構想半年！ついに完成したThe Handy 2用DIY固定具の作り方

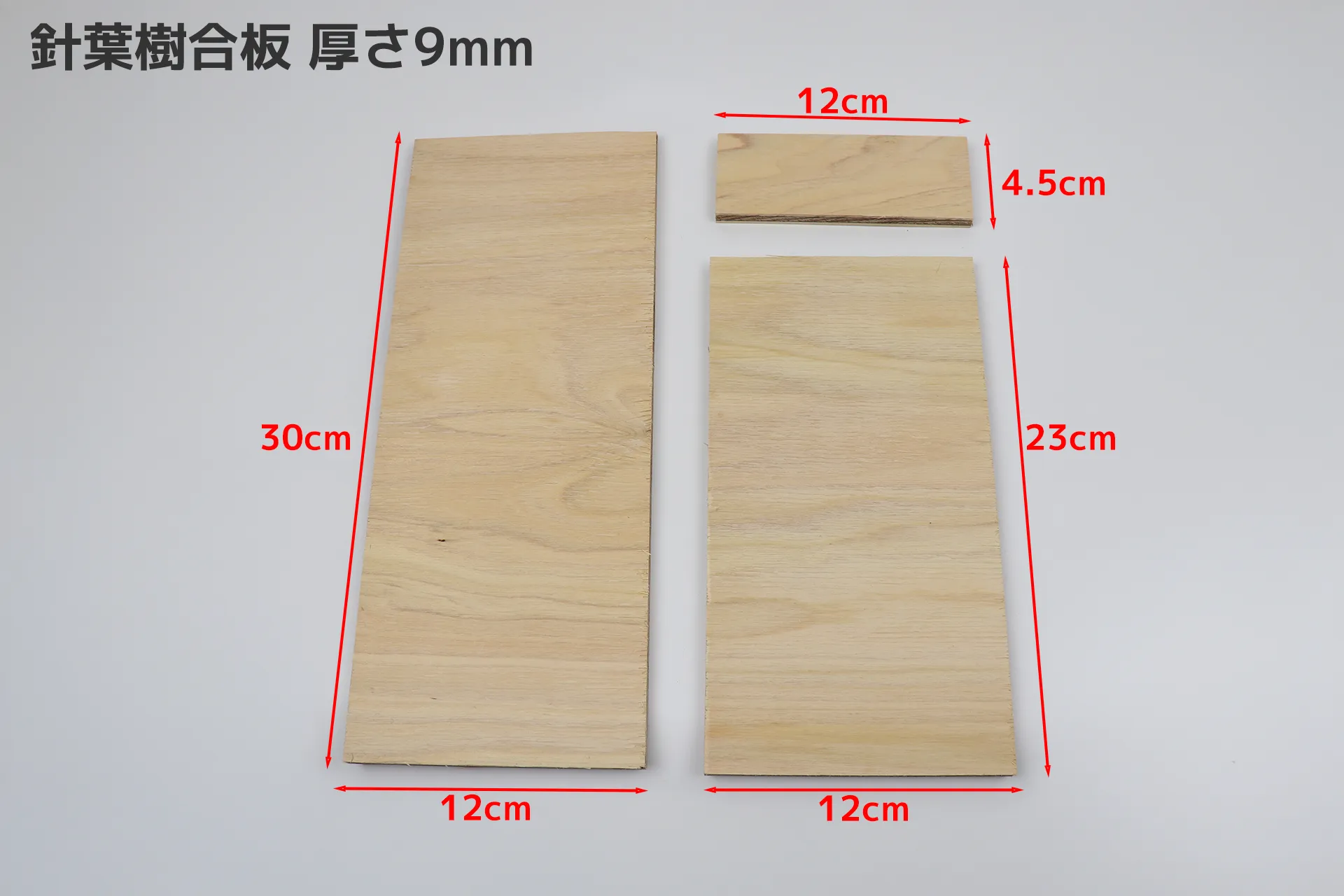

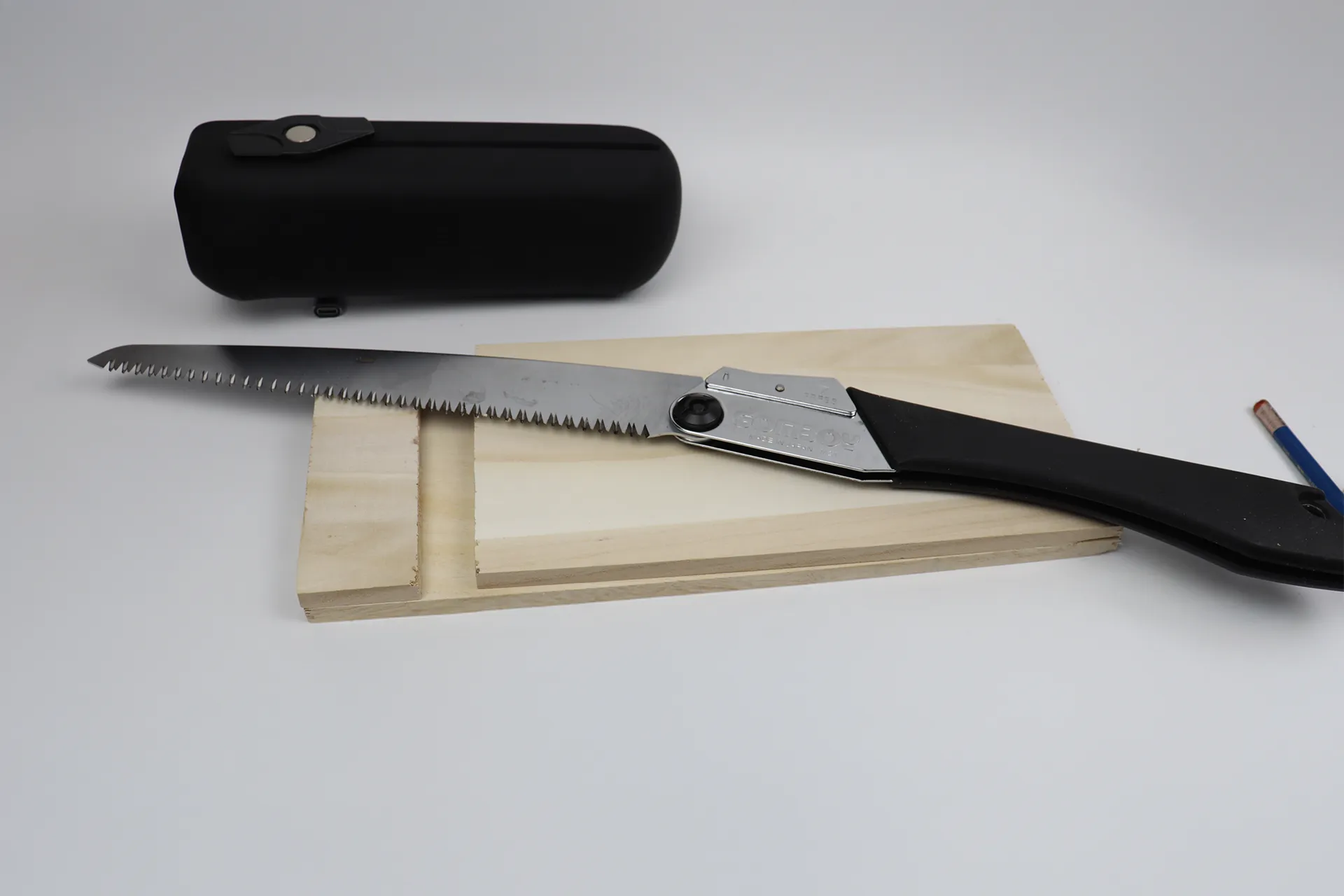

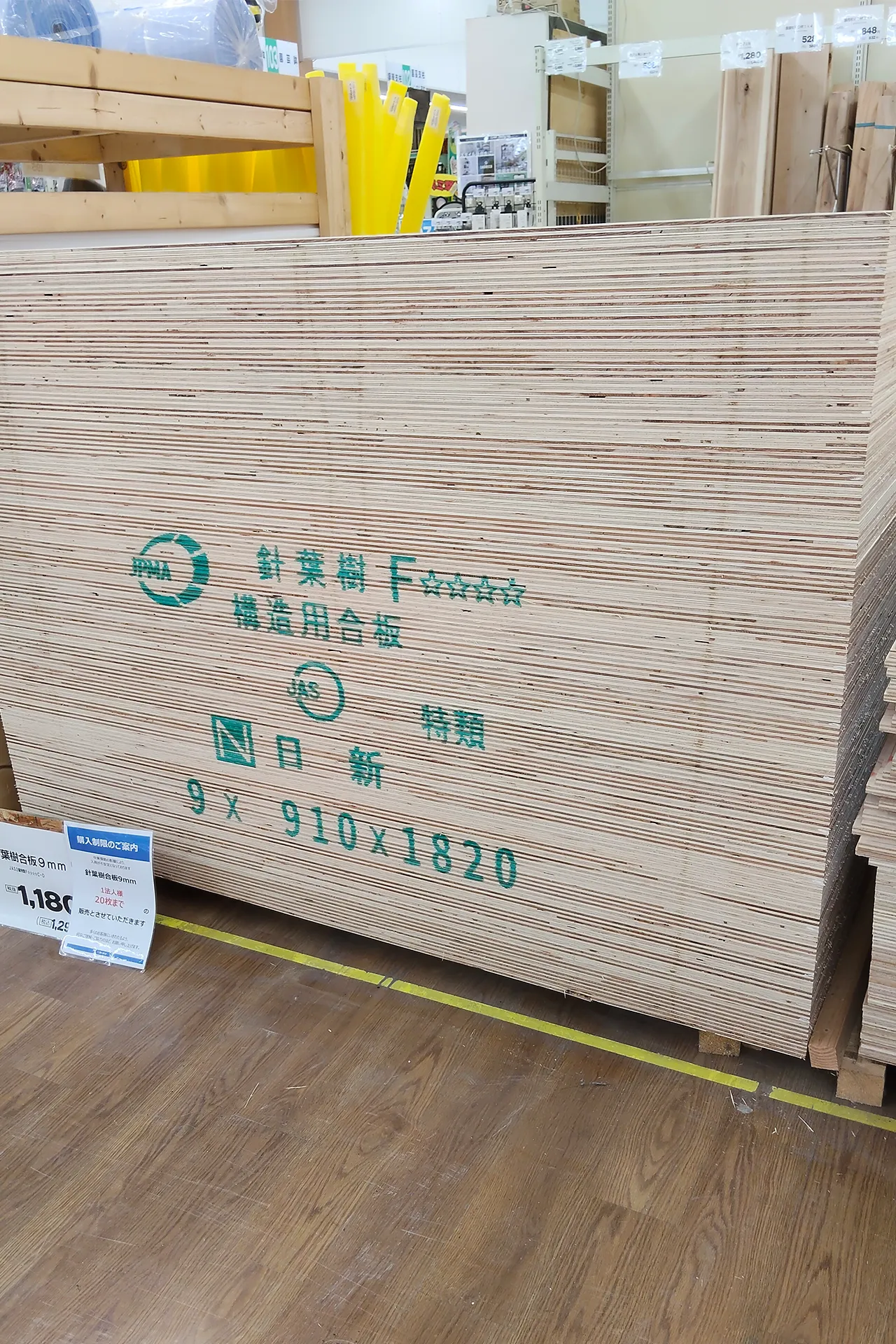

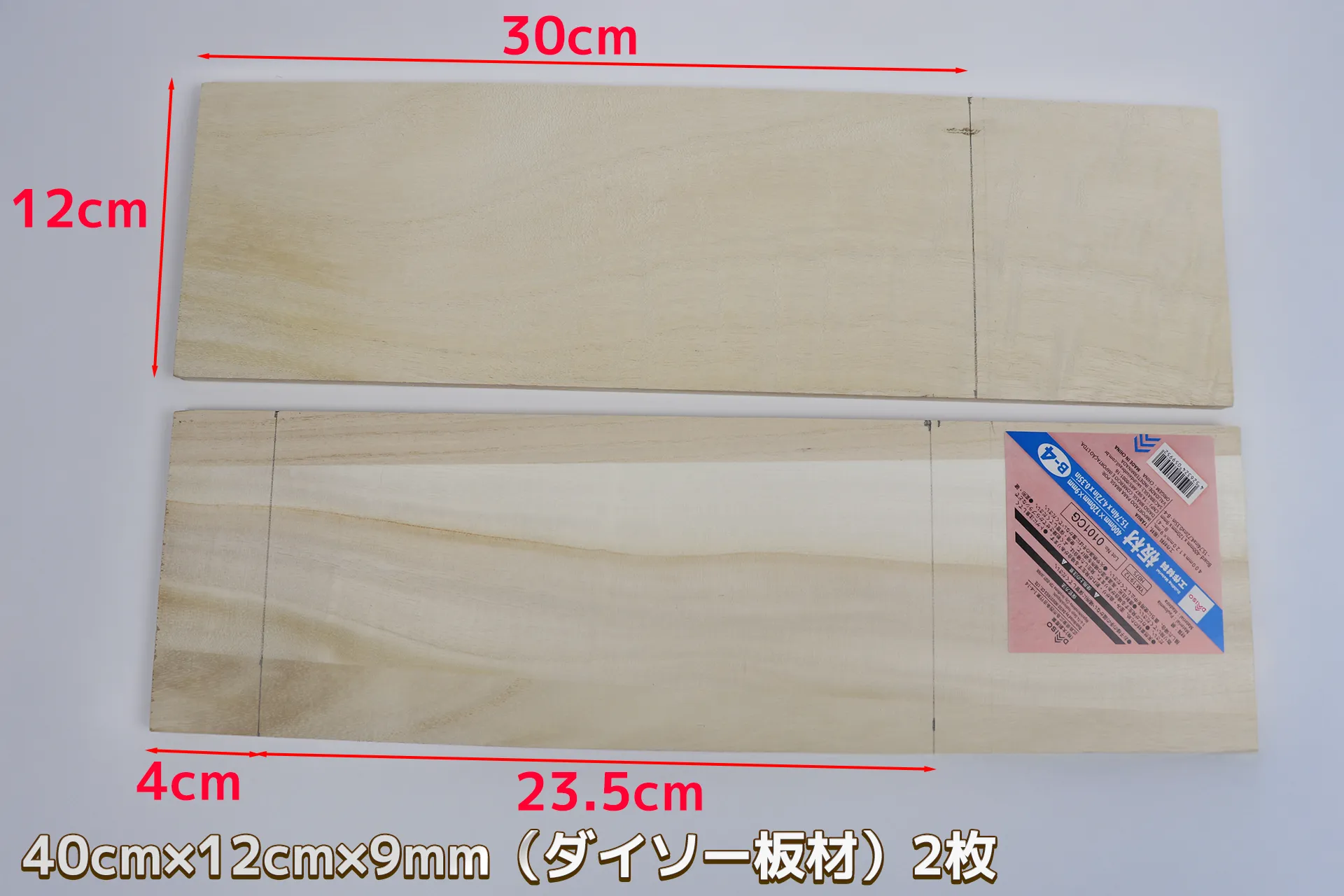

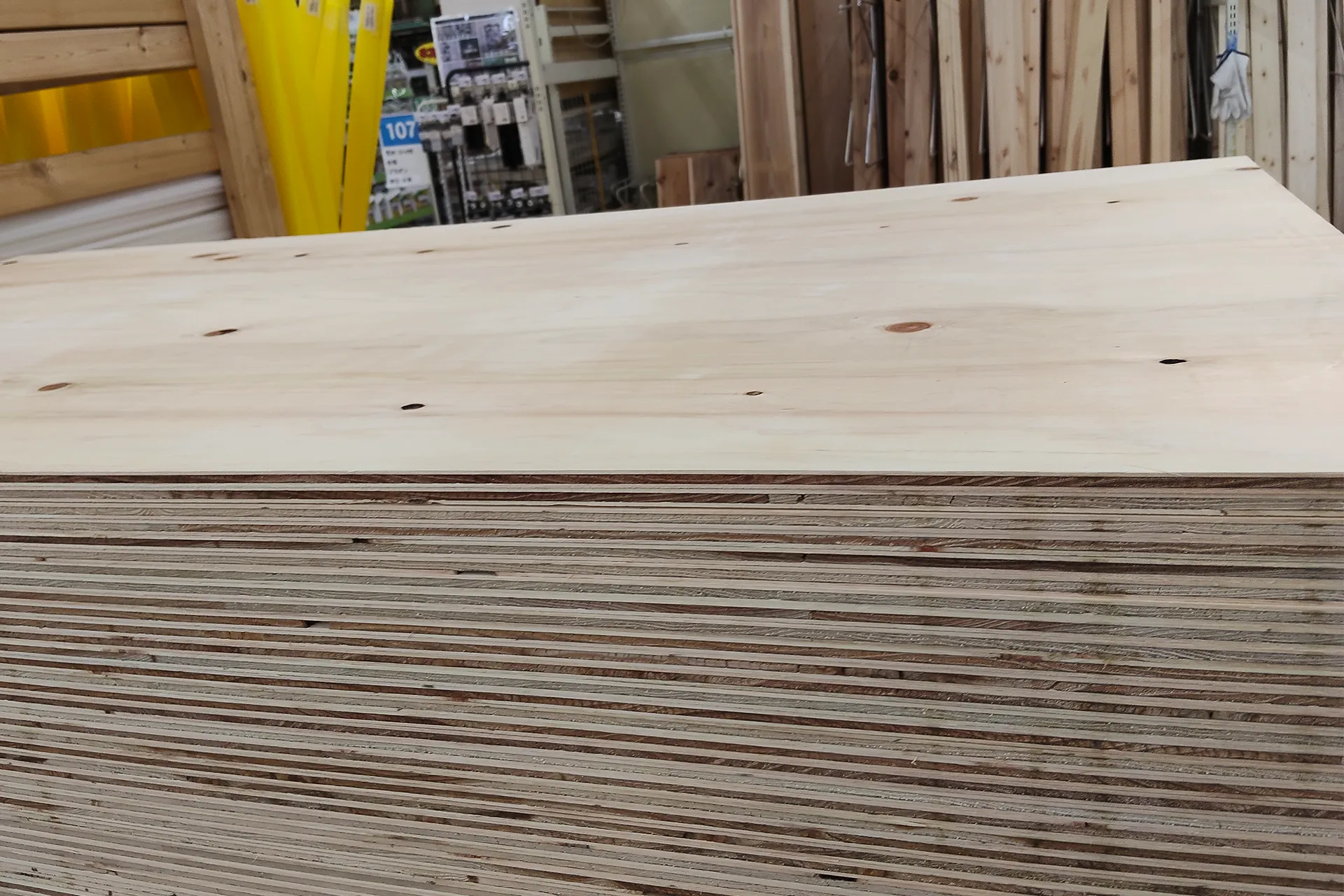

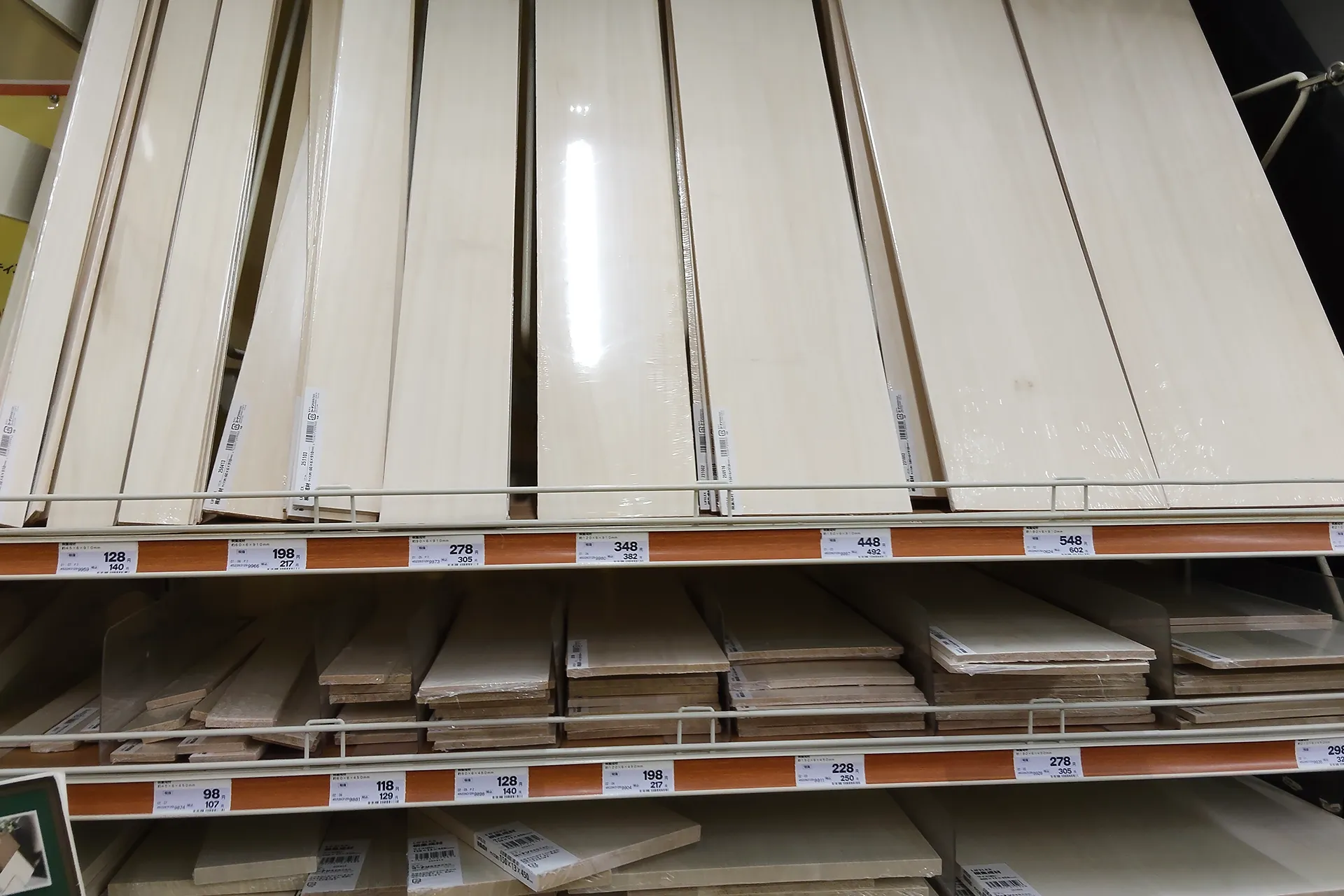

ホームセンターでカットしてもらった針葉樹合板9mm厚です。木材の調達についてはこちらをご覧ください

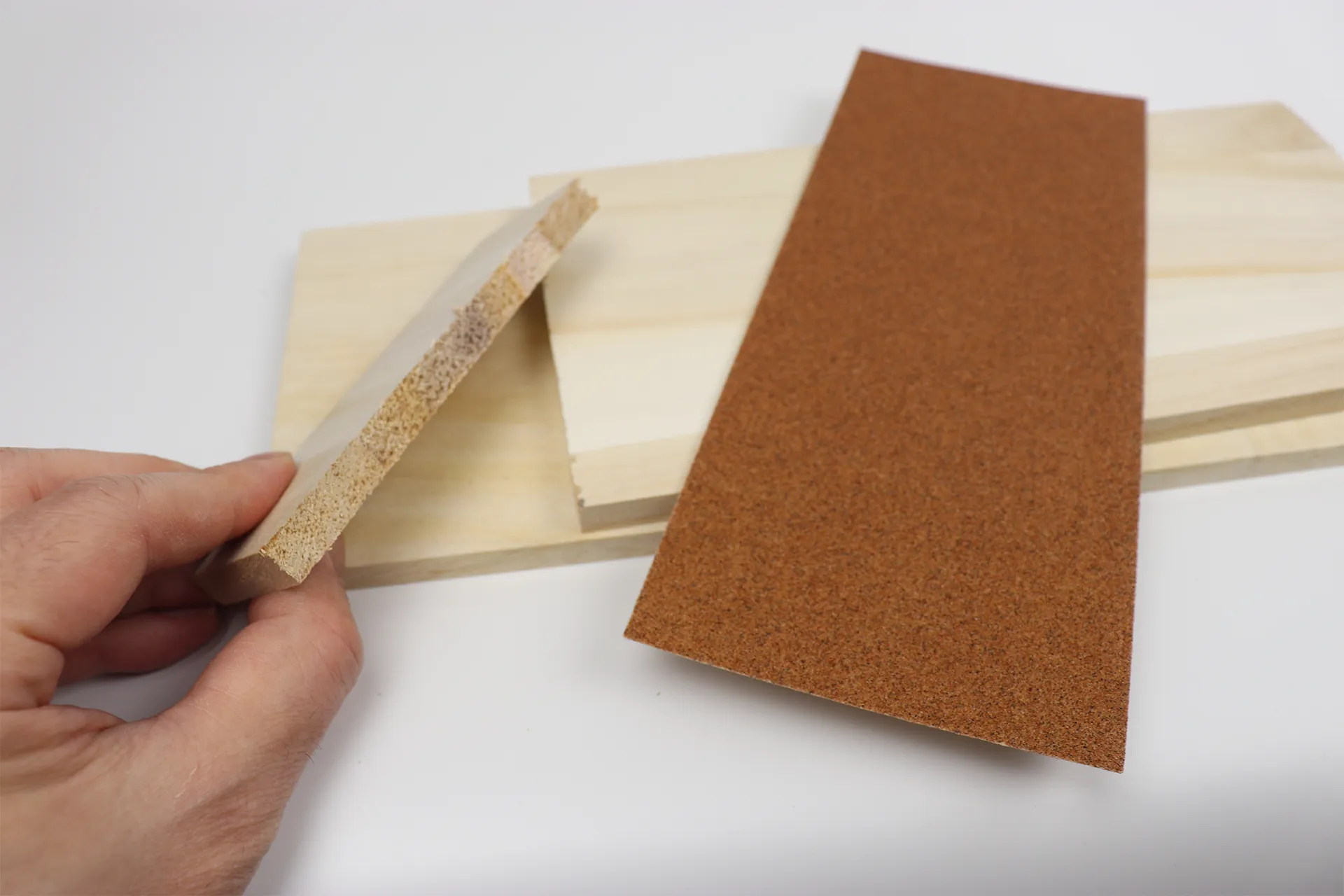

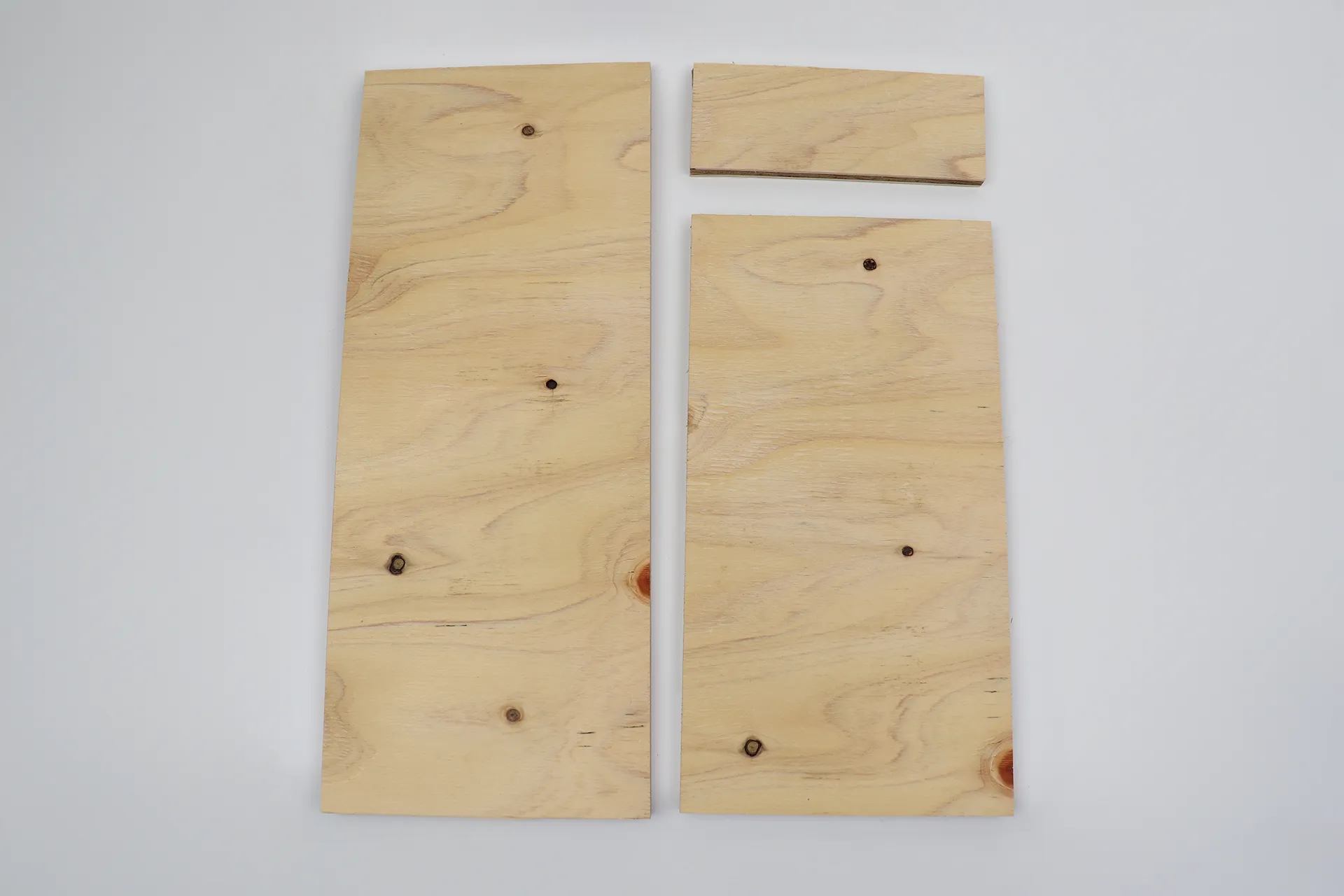

反対面はこのように節があったので、こちらを合わせ面として隠すように接着する事にしました。

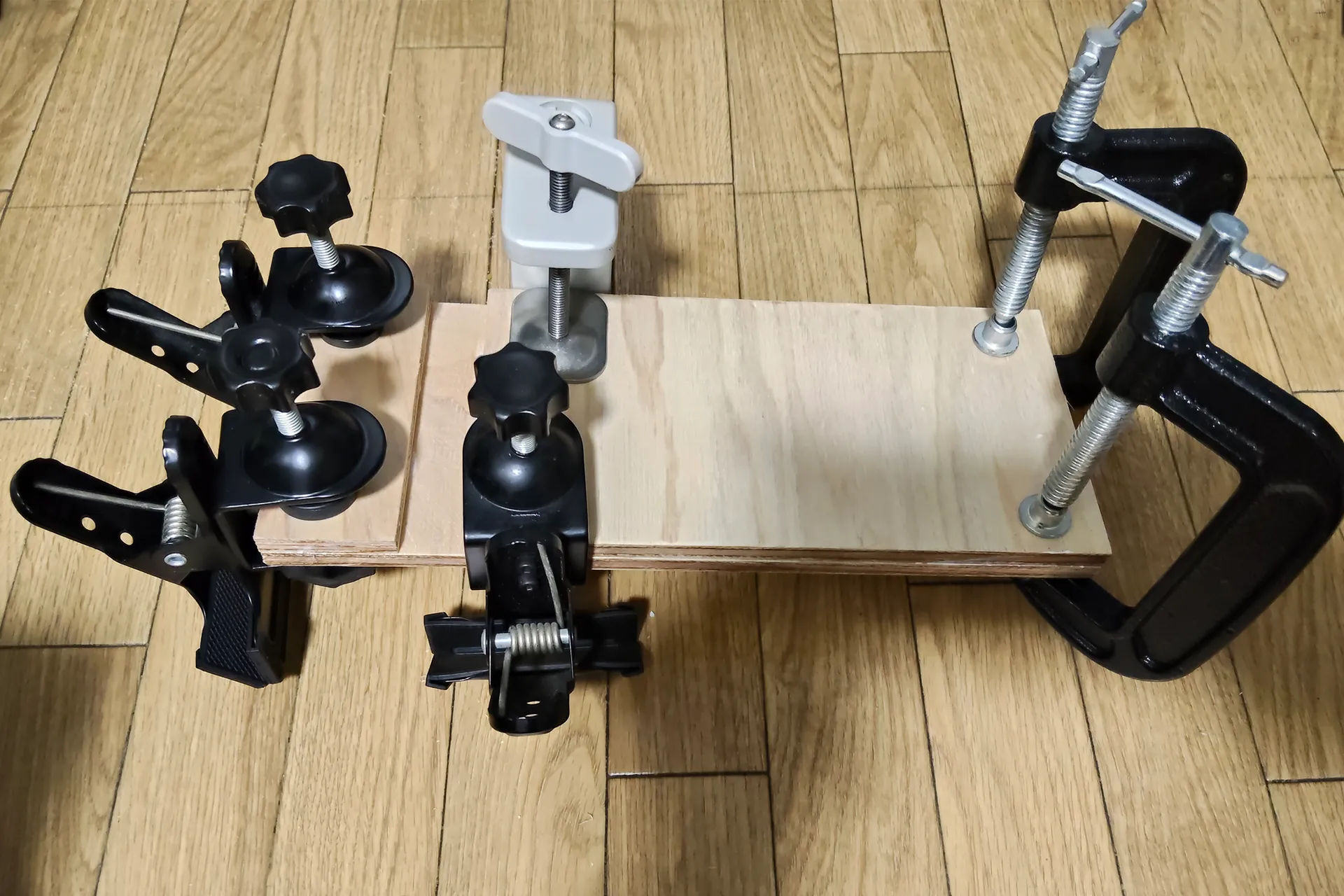

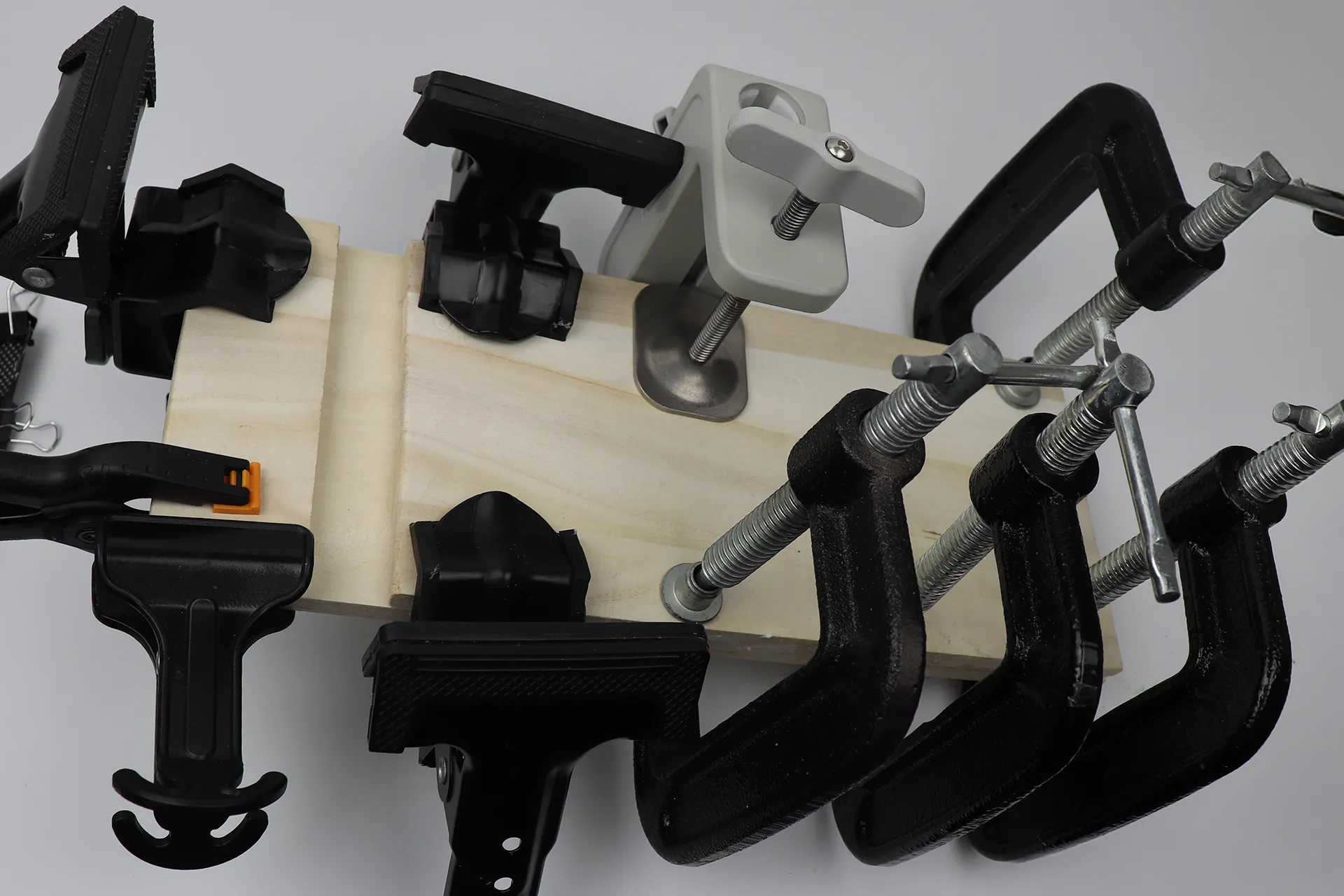

木工ボンドで接着して1日乾かします。今回はクランプ総動員ではないですね。これ位が丁度良いと思います。

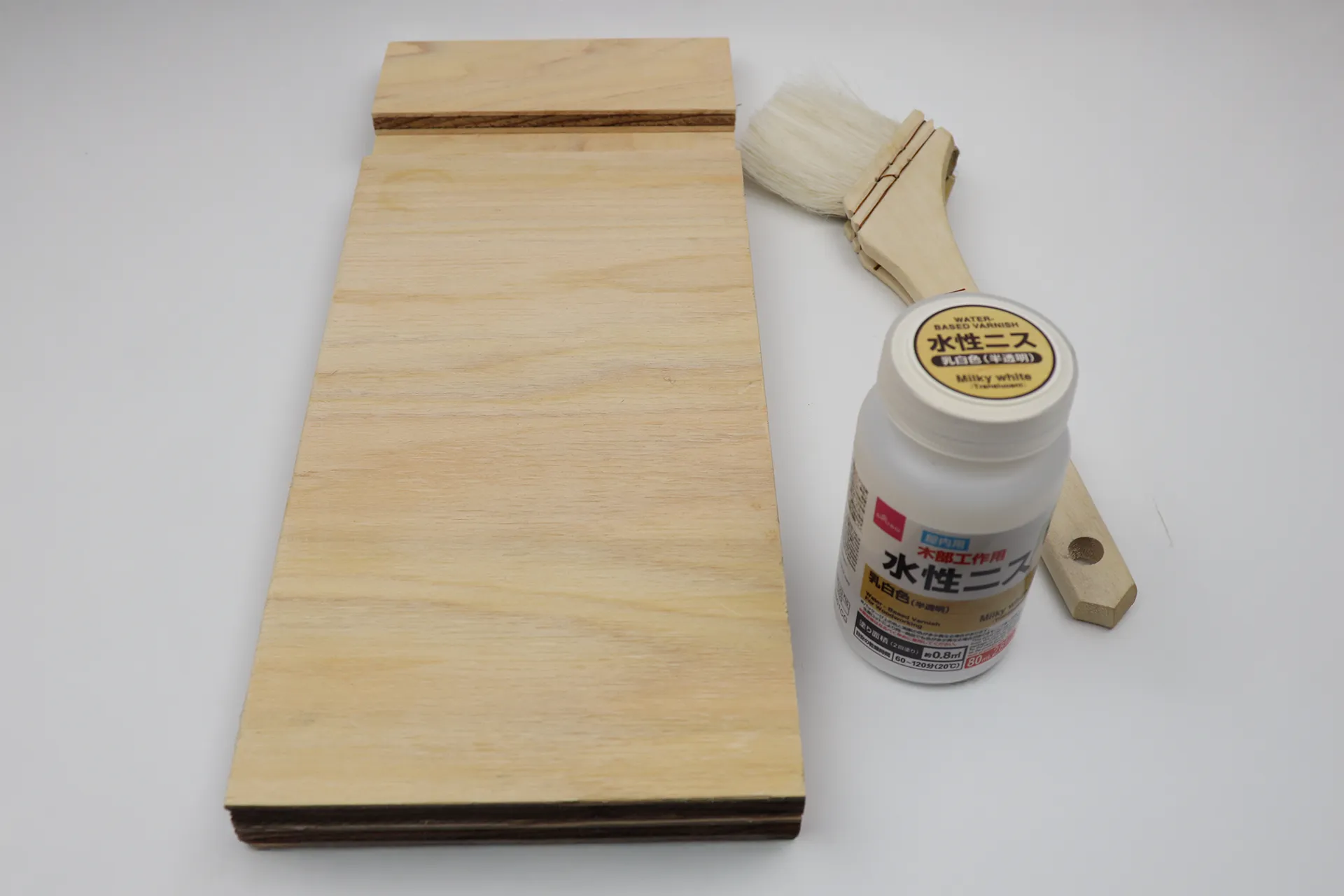

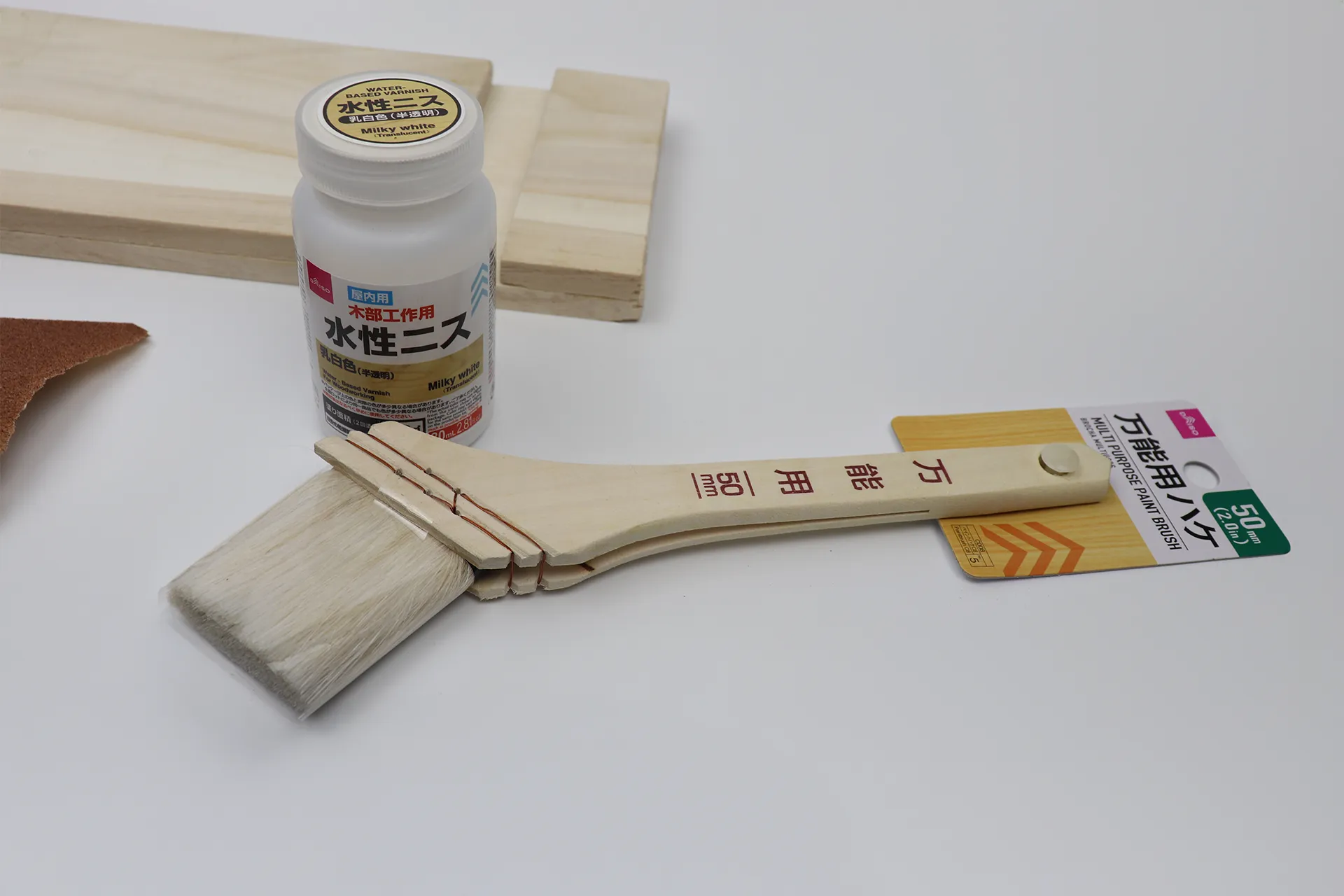

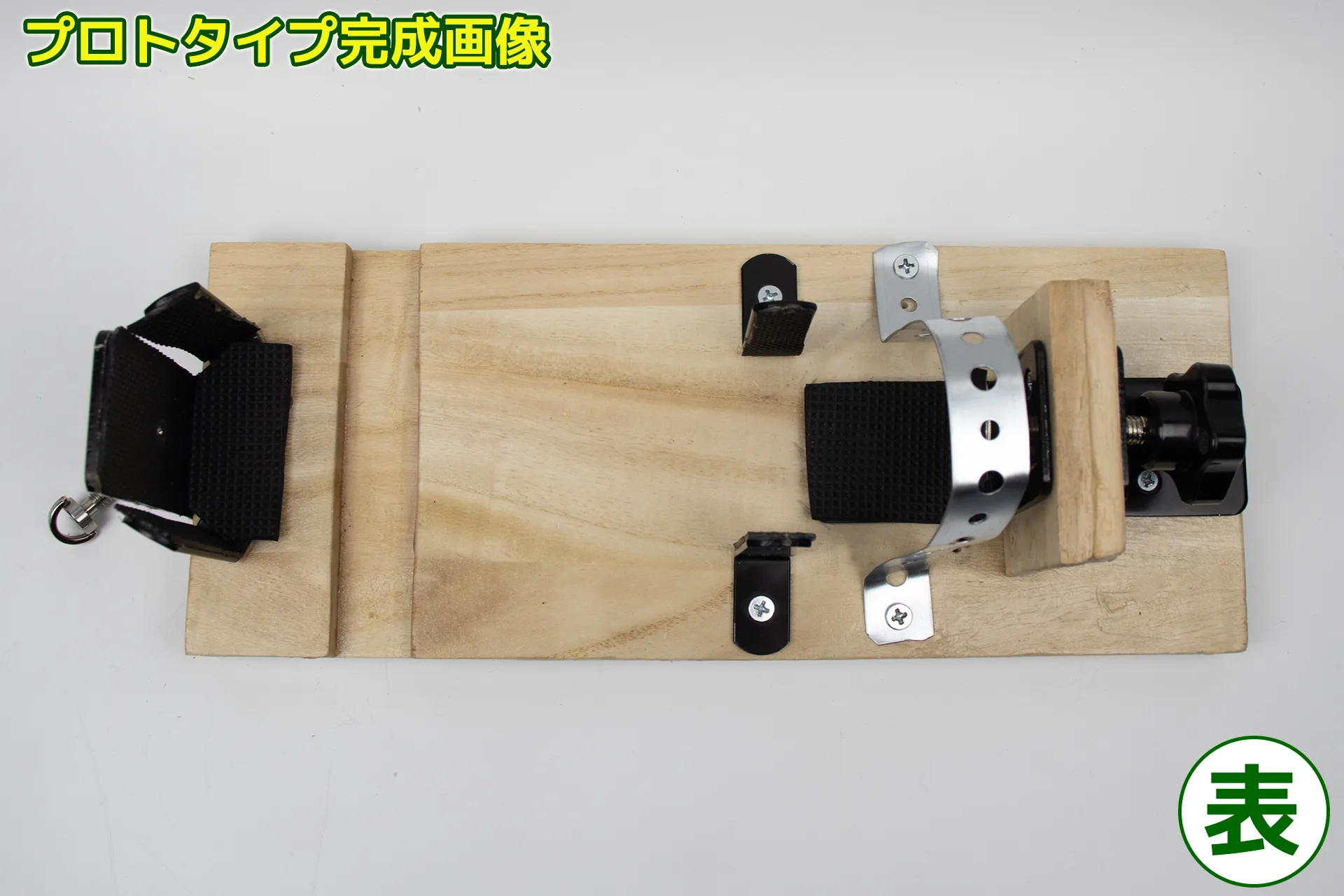

接着後、ニスにハマってしまいましたので、今回もプロトタイプ同様にダイソーの水性ニス乳白色を塗りました。3度塗りです。気になる匂いですが、塗っている時も乾燥後もほとんど匂いは無かったです。

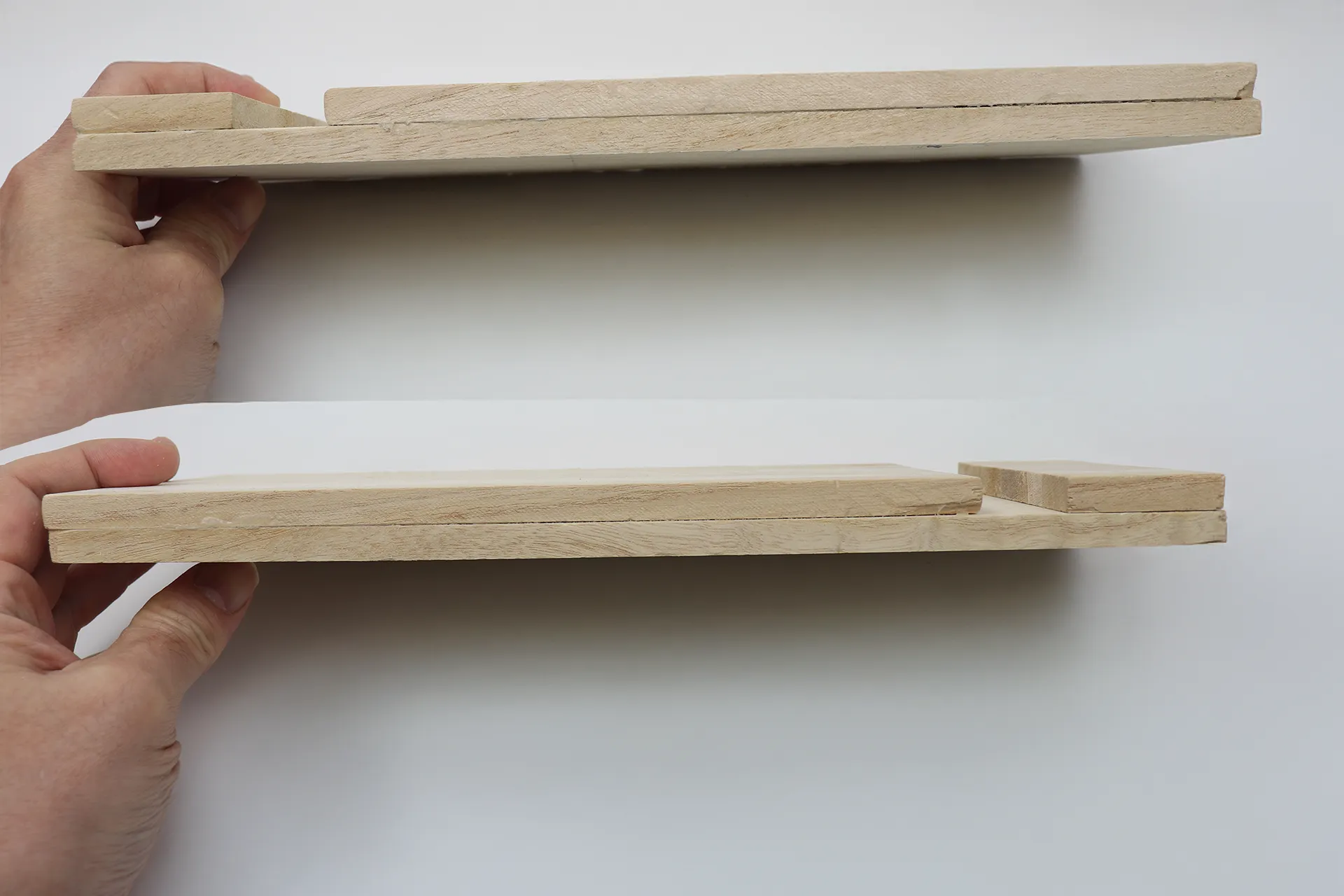

さすがお店でカットしてもらっただけあって木材がぴったり揃っています。そこまで正確さを要求する物でもないですが、きっちり揃っていると気持が良いもんですね。

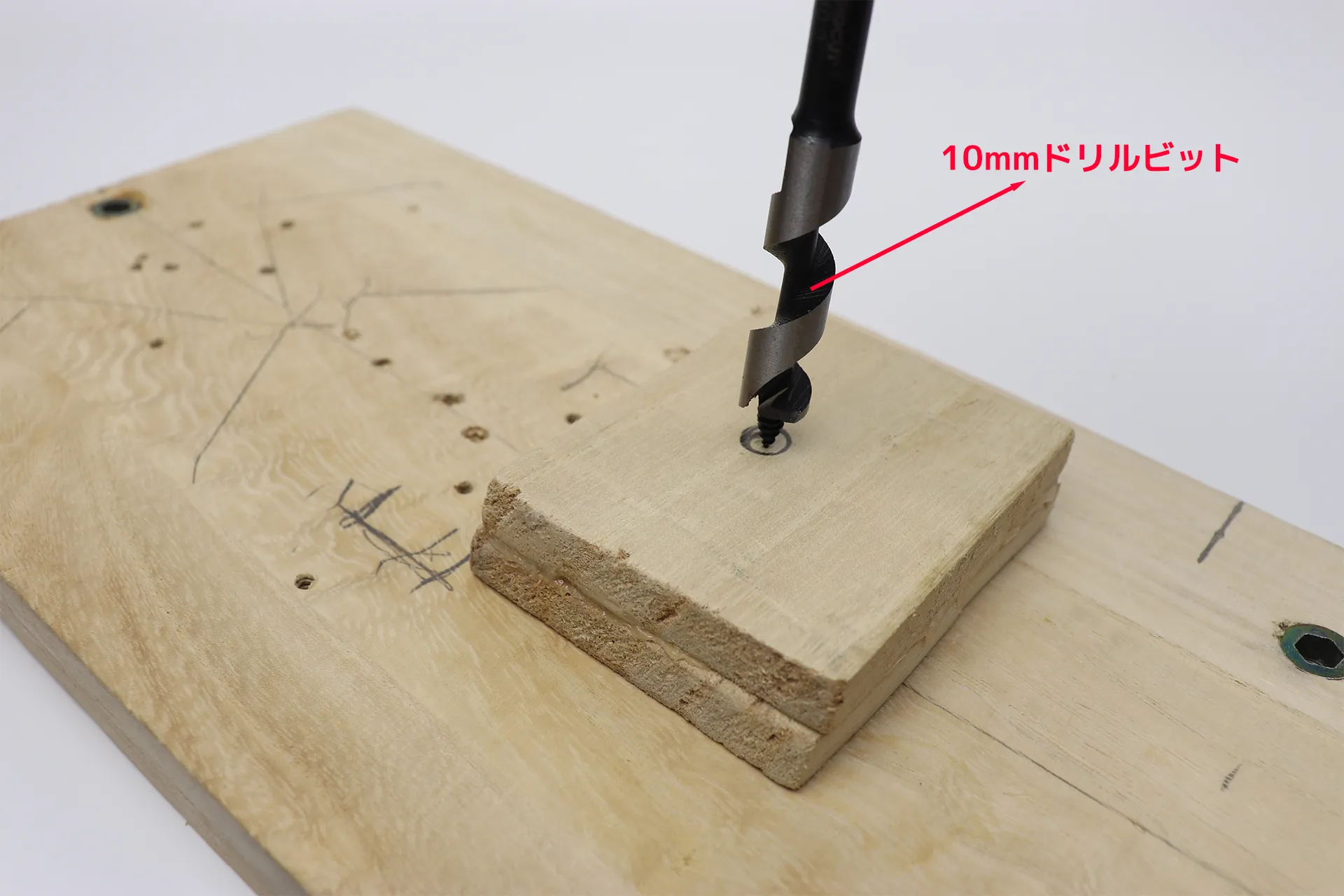

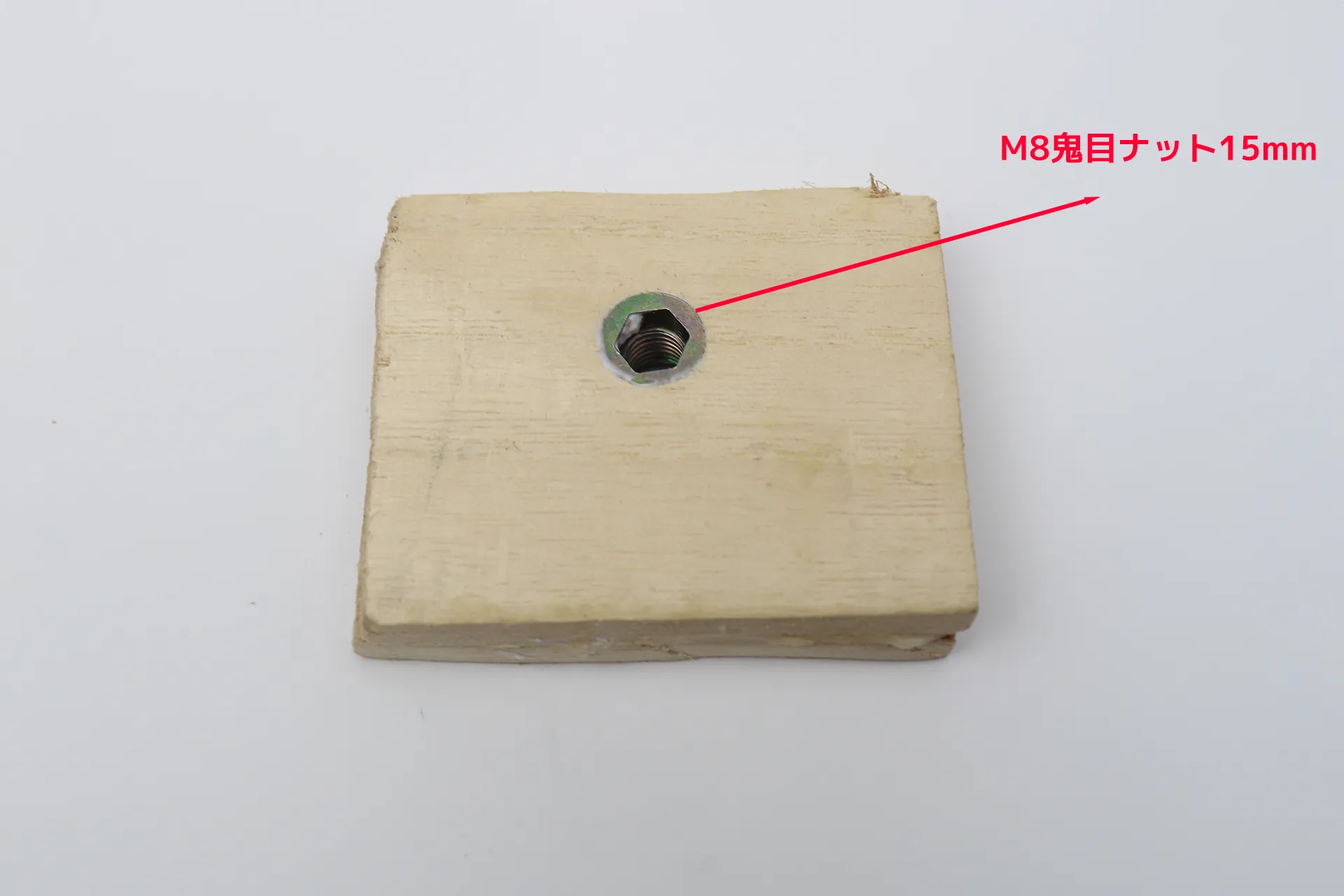

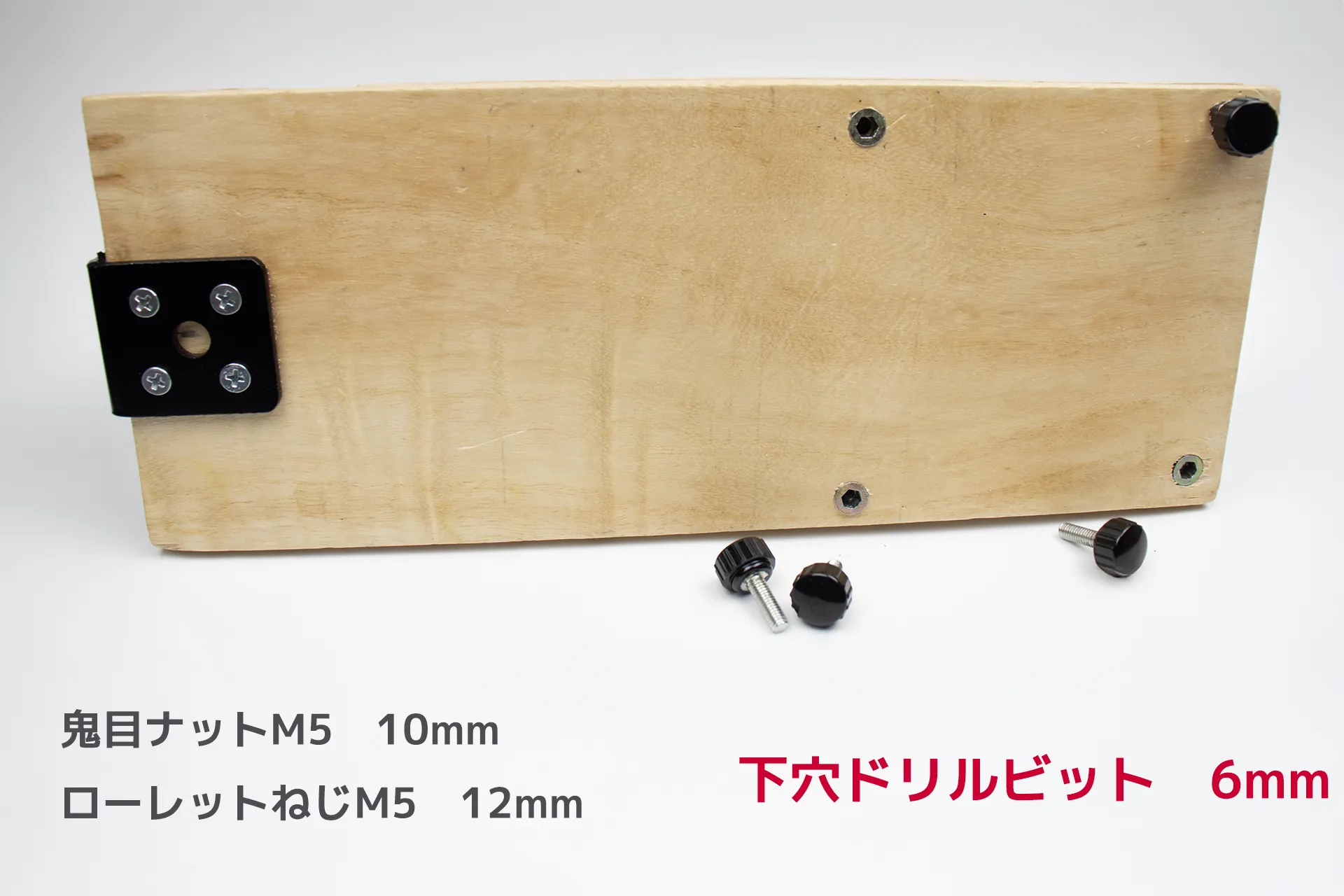

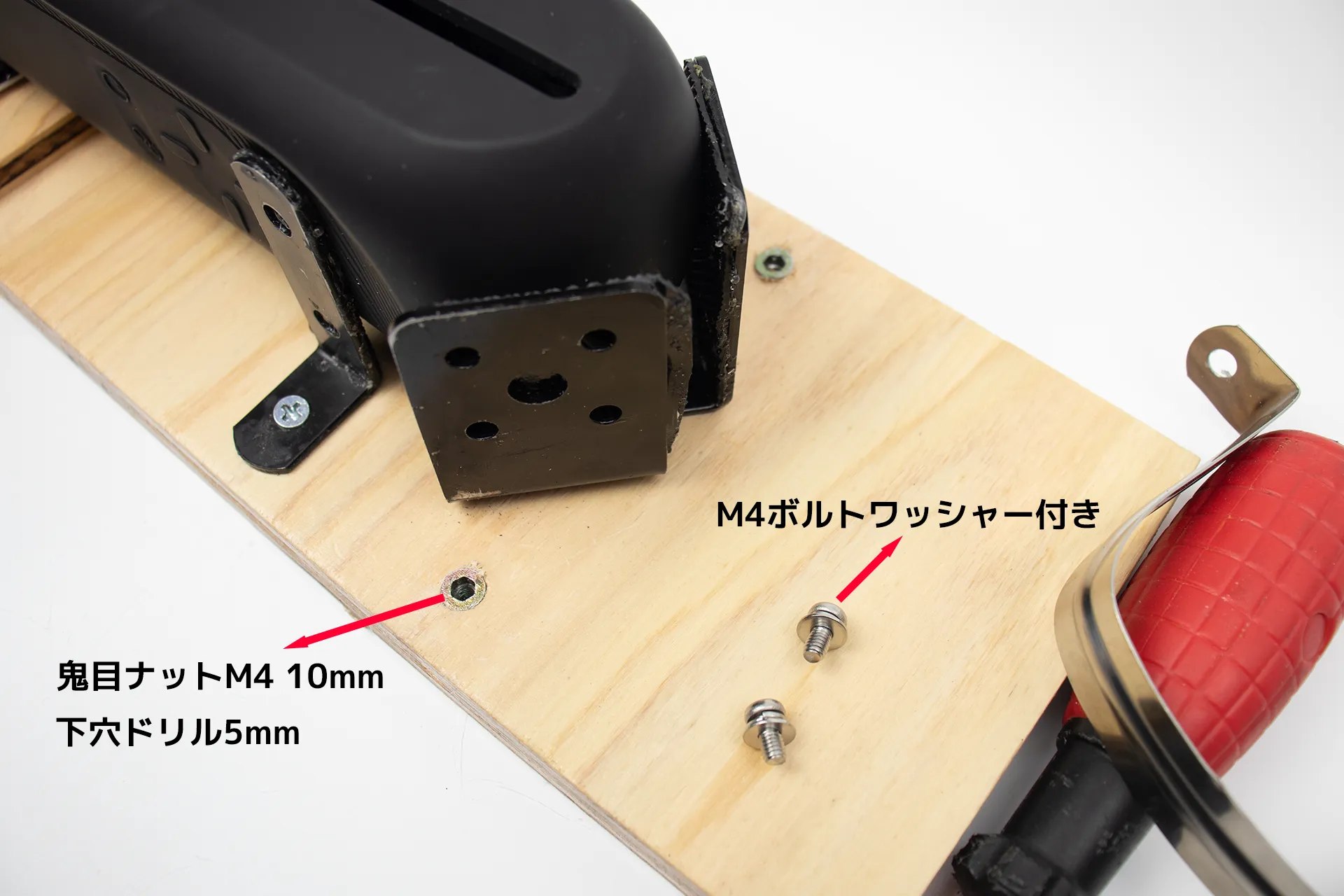

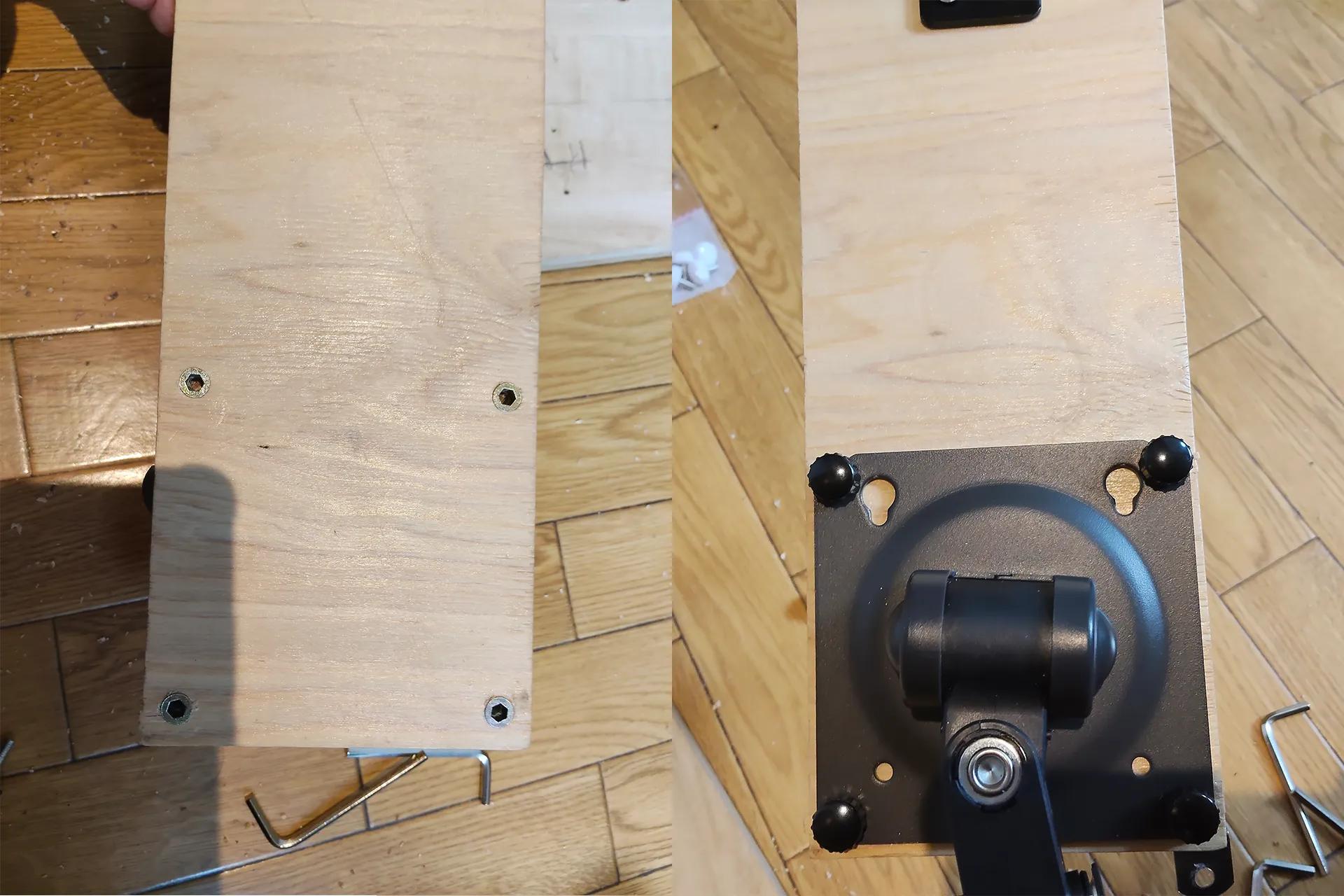

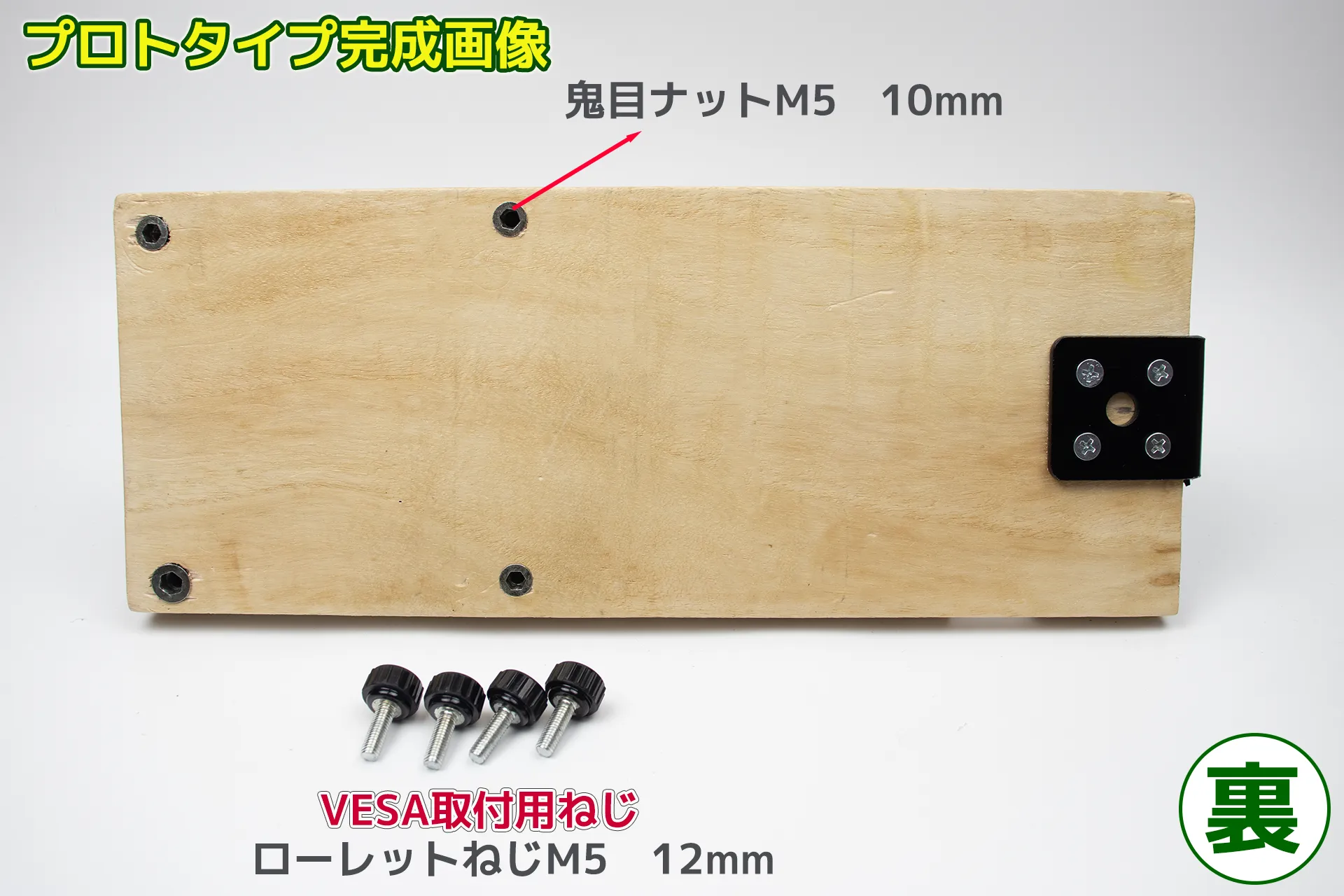

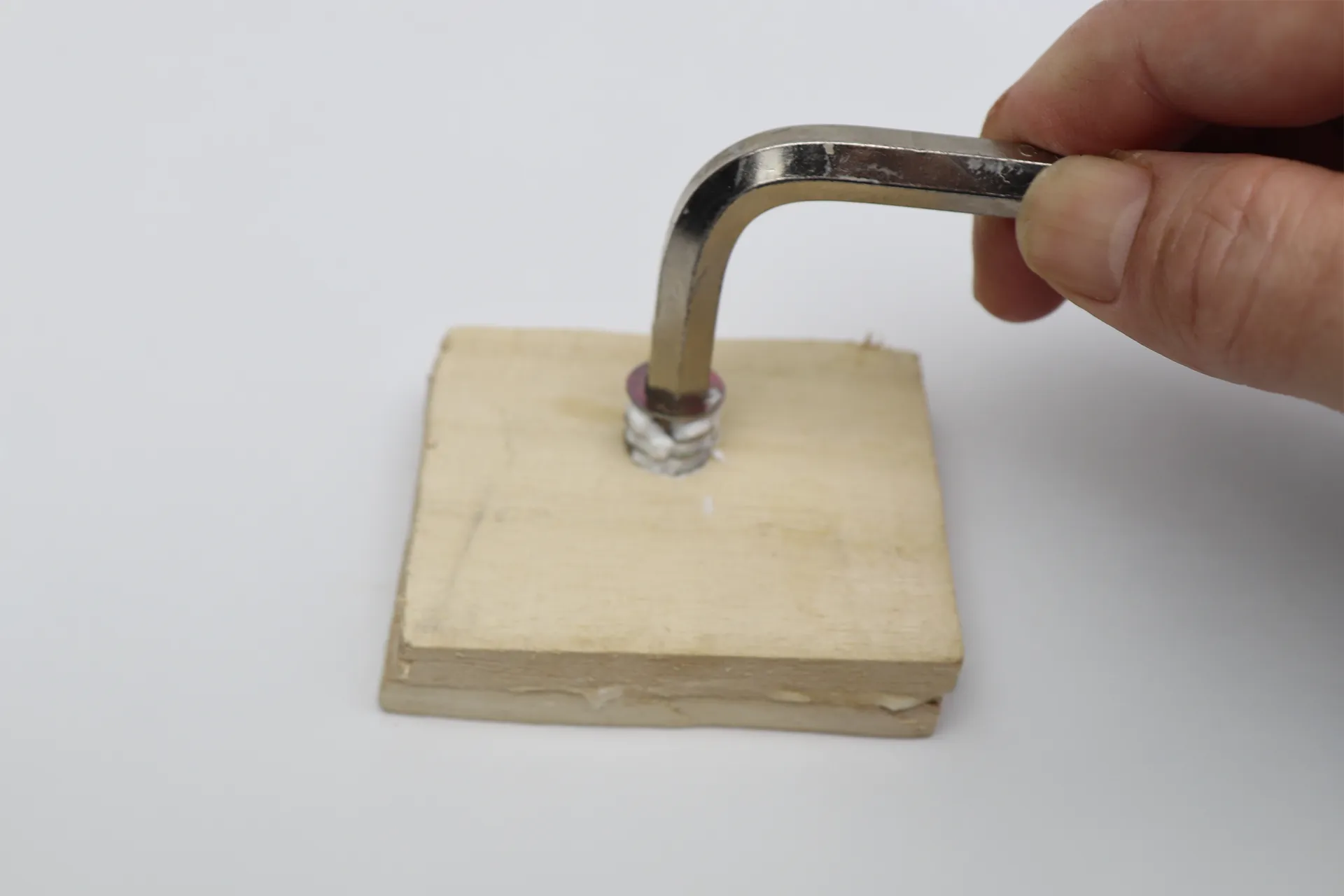

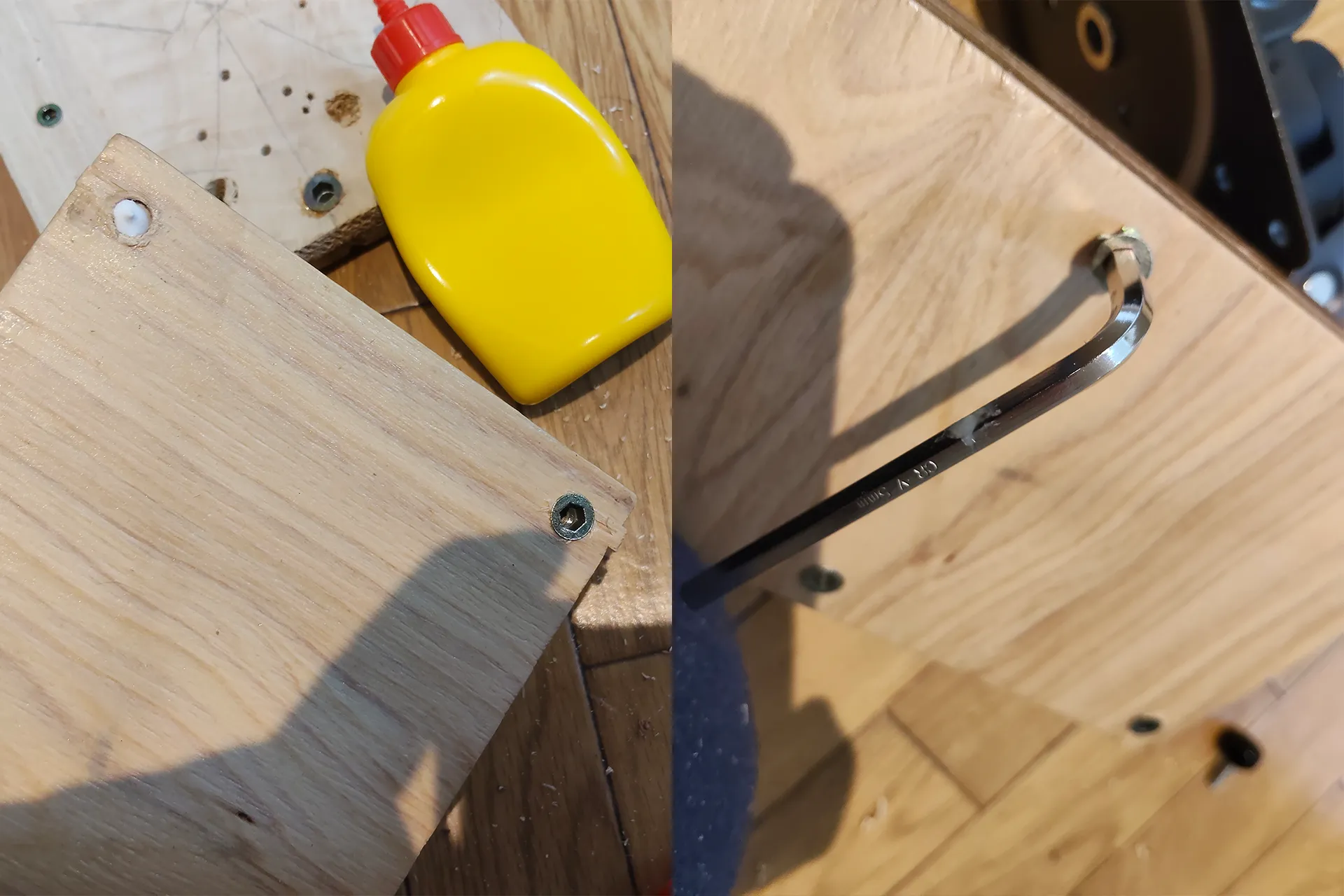

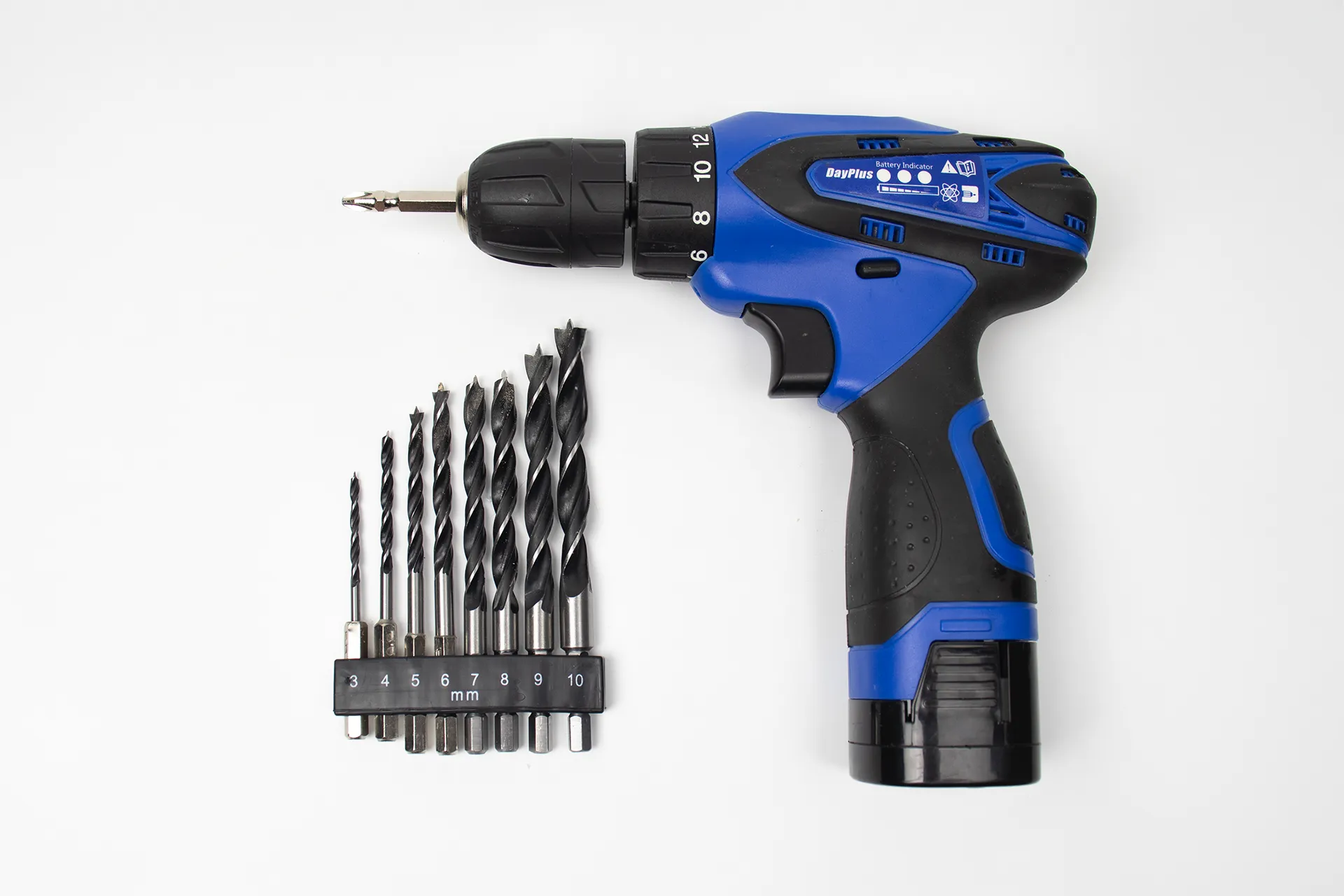

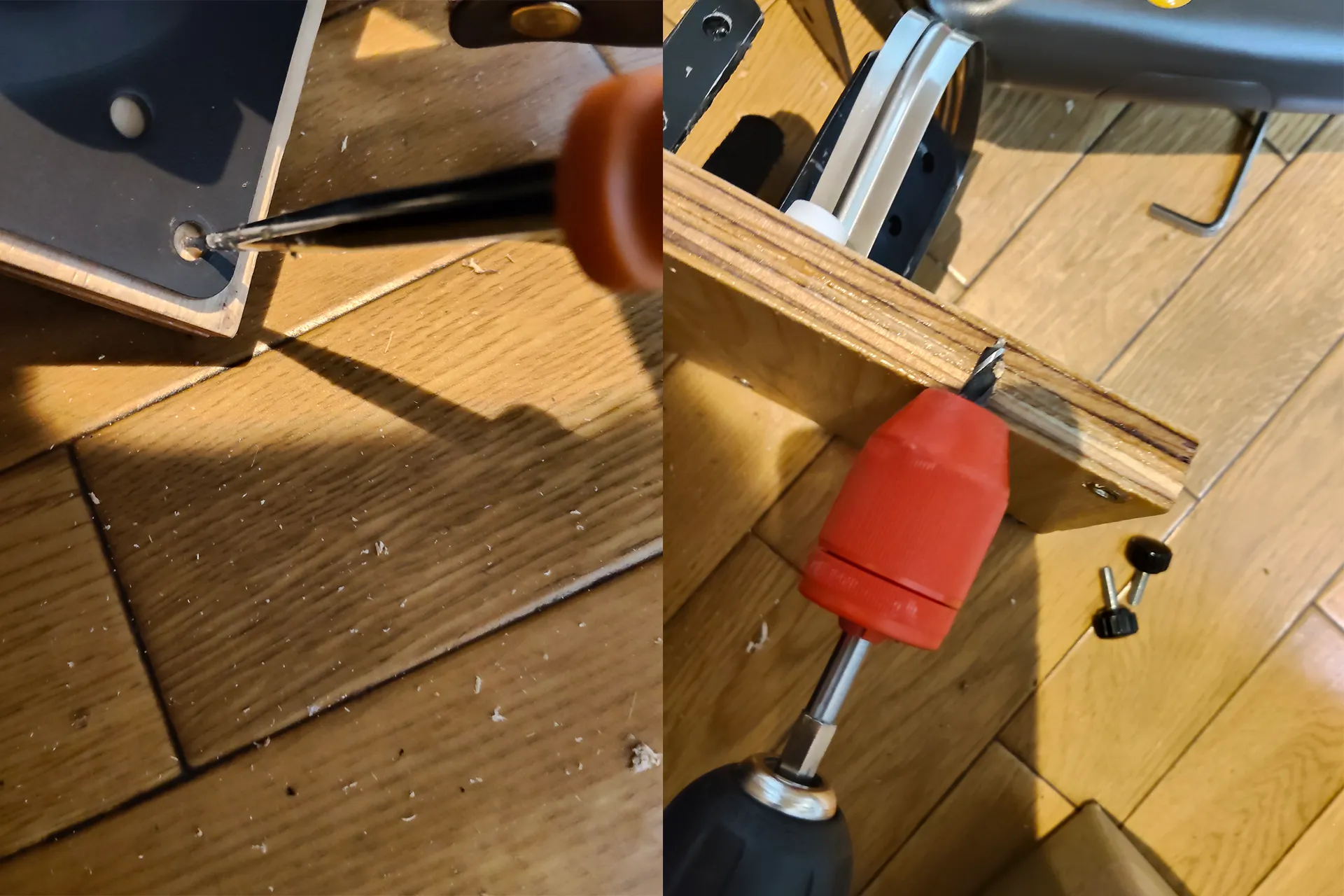

この後は次に進む前に、この板を接着しただけの状態でVESA取付用の鬼目ナットを埋め込んだ方がやりやすいので、先にこちらを終わらせる事をお勧めします。

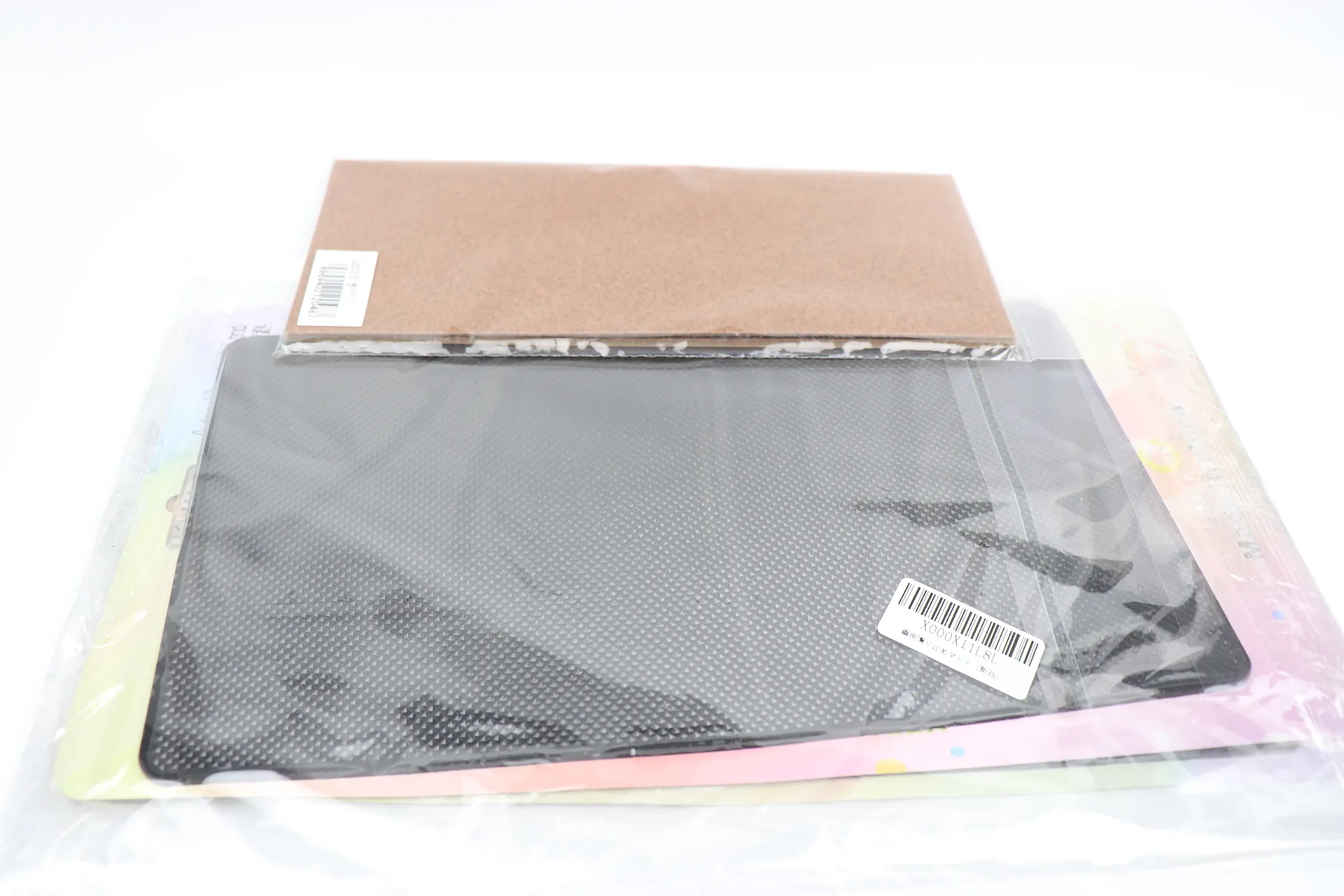

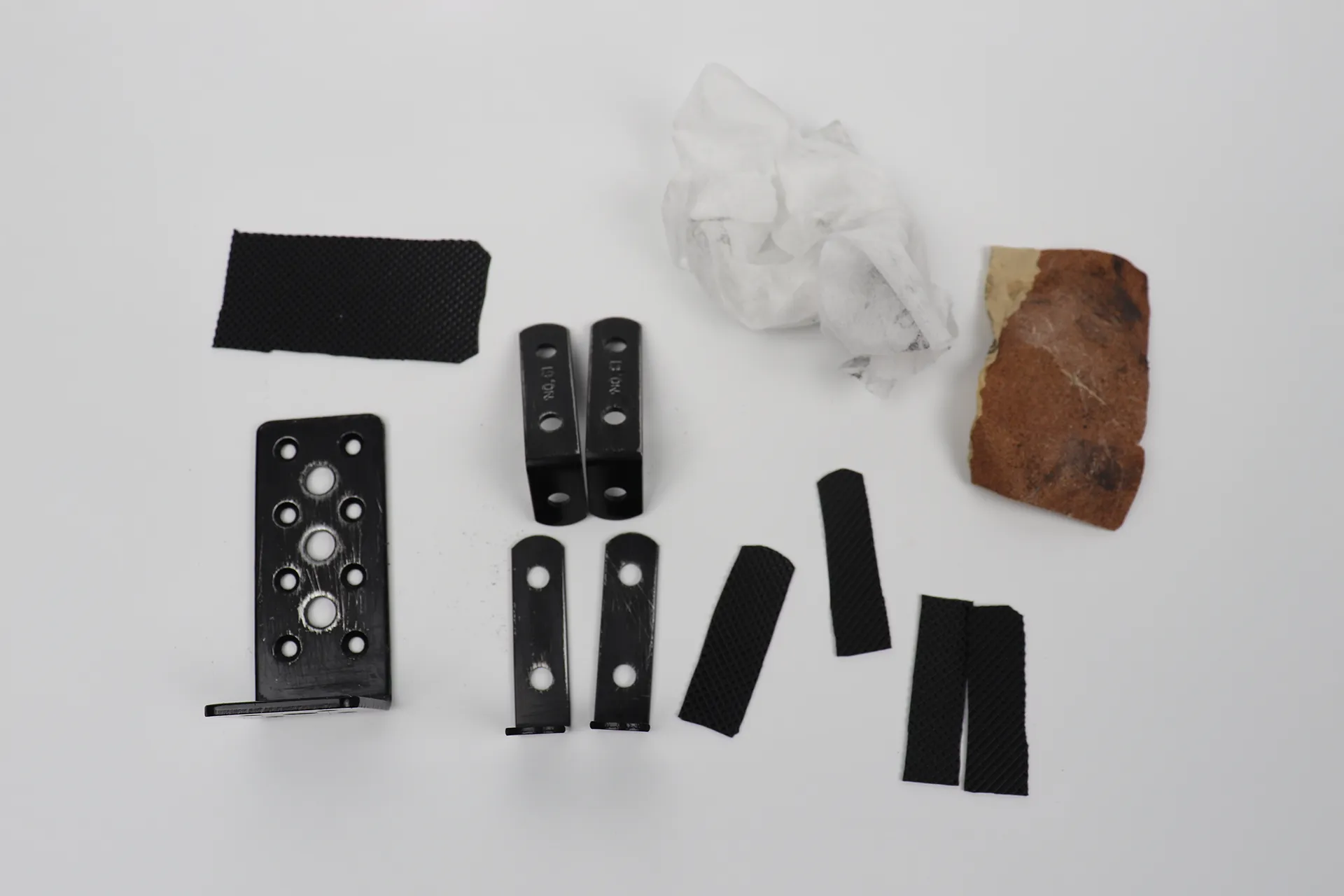

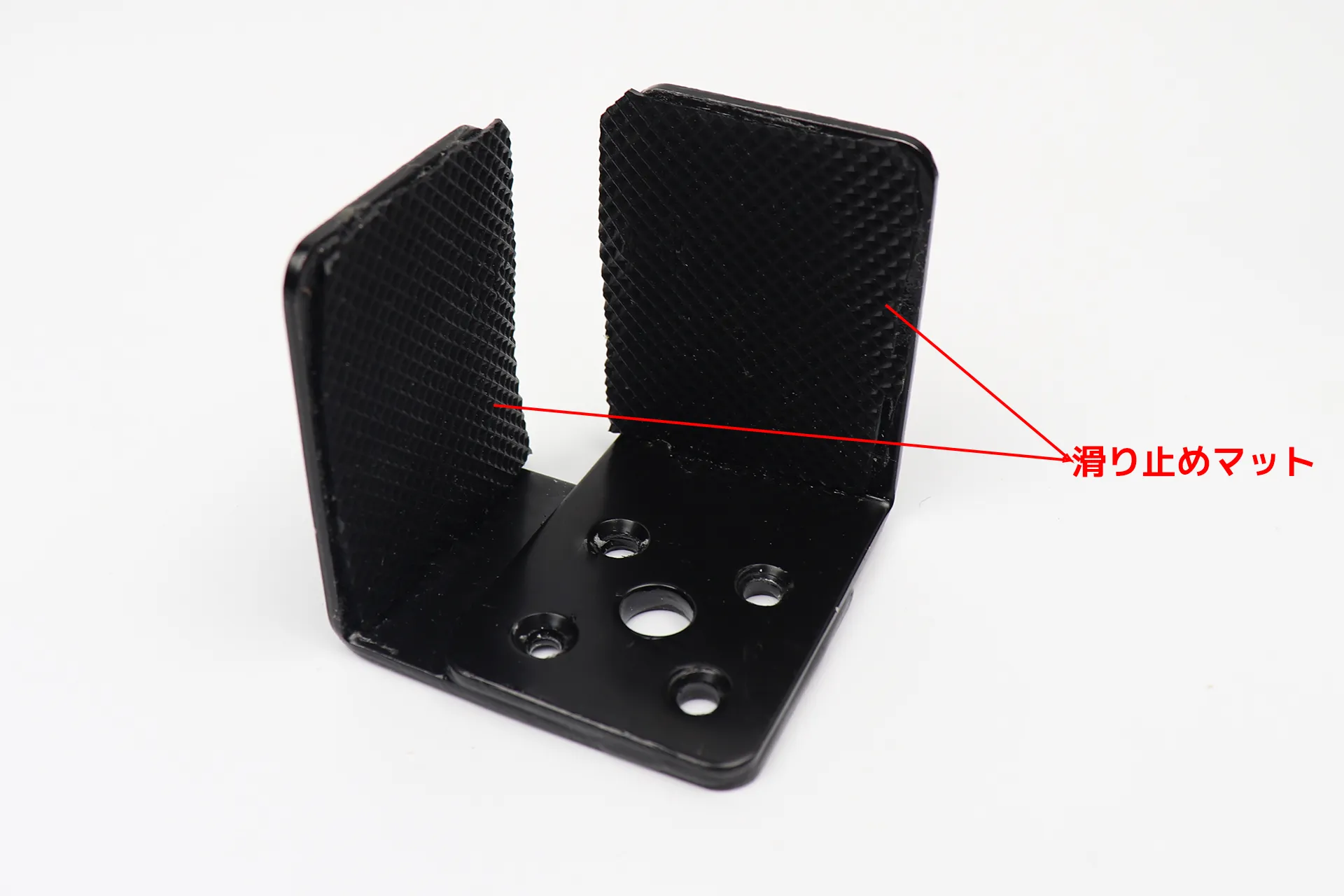

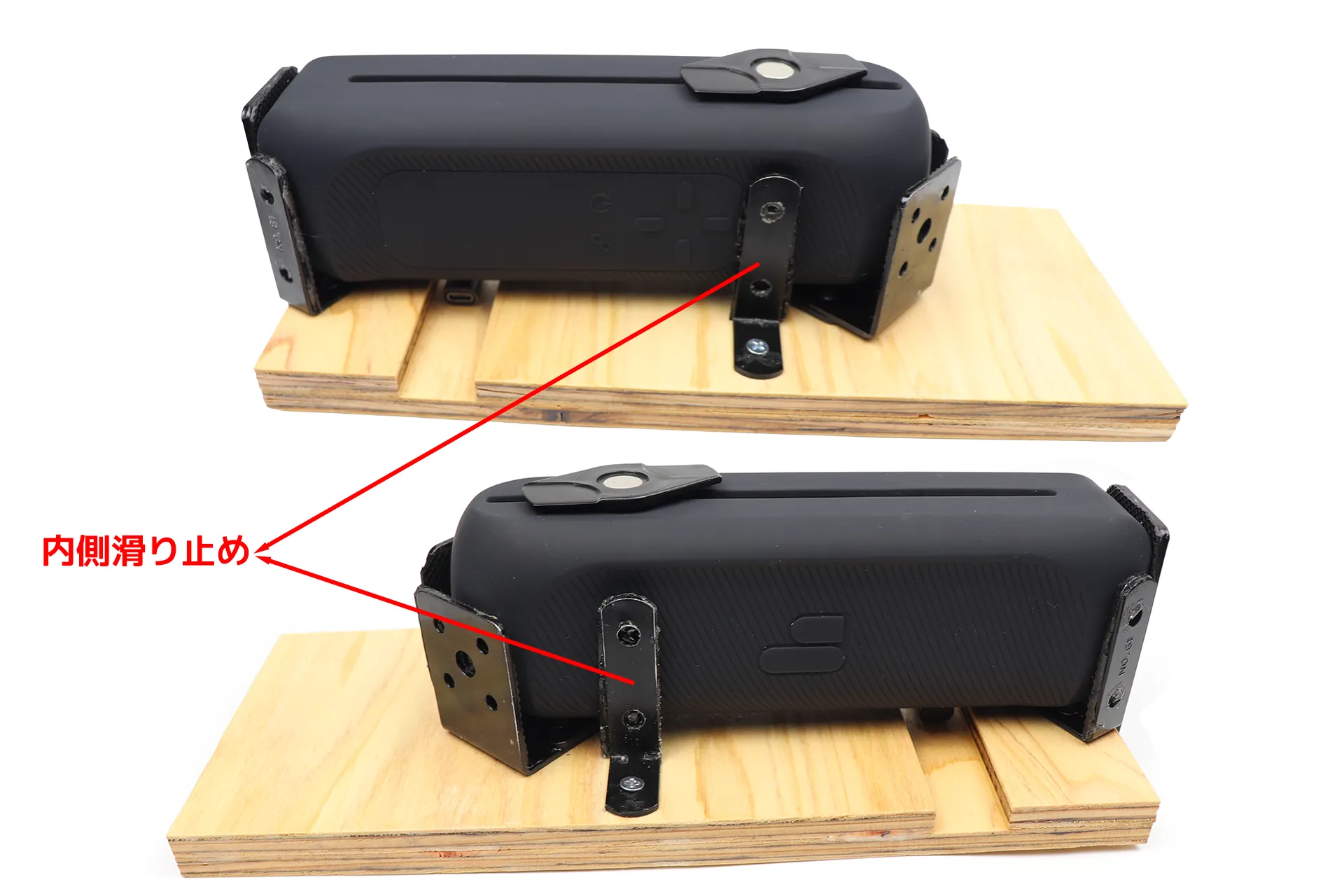

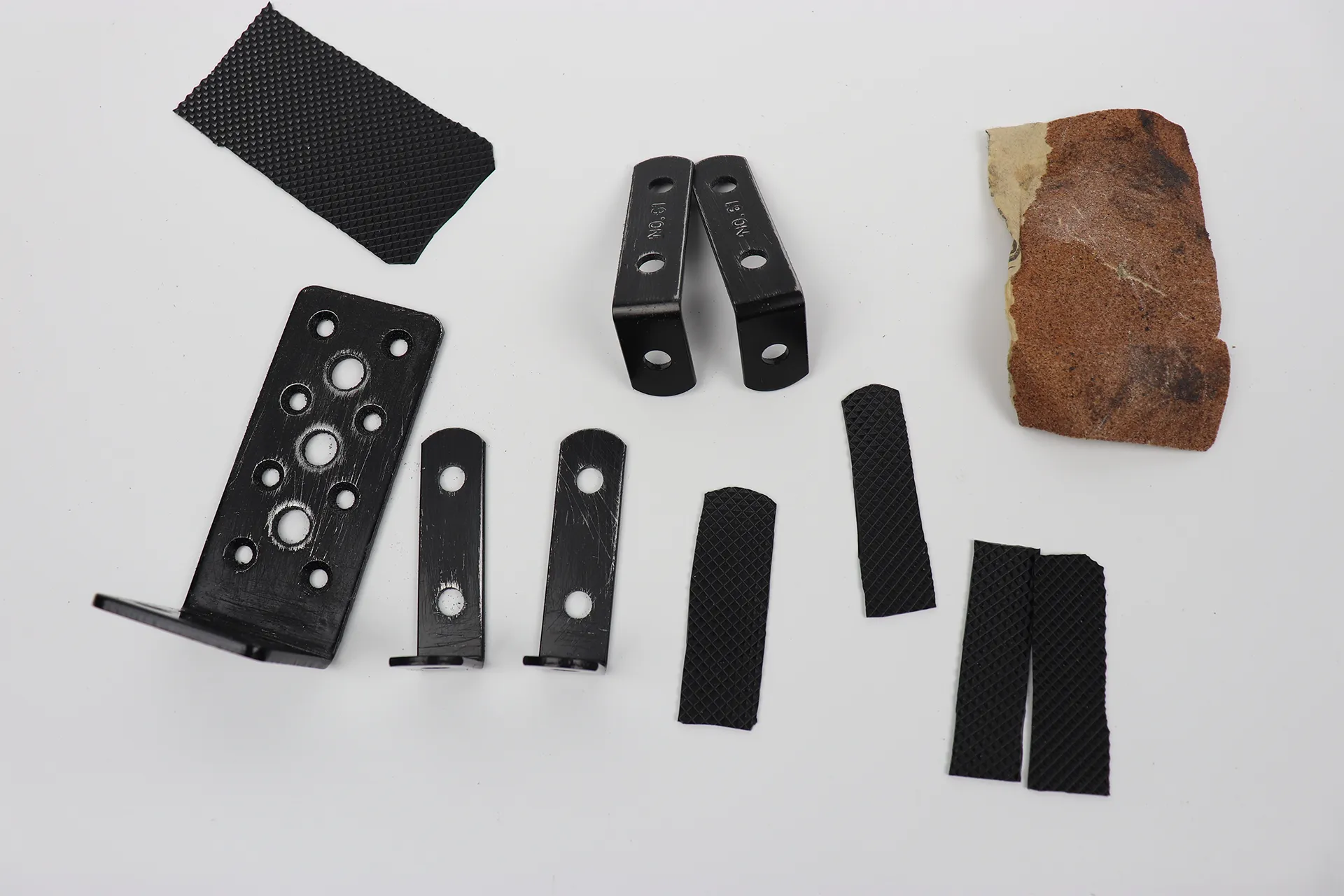

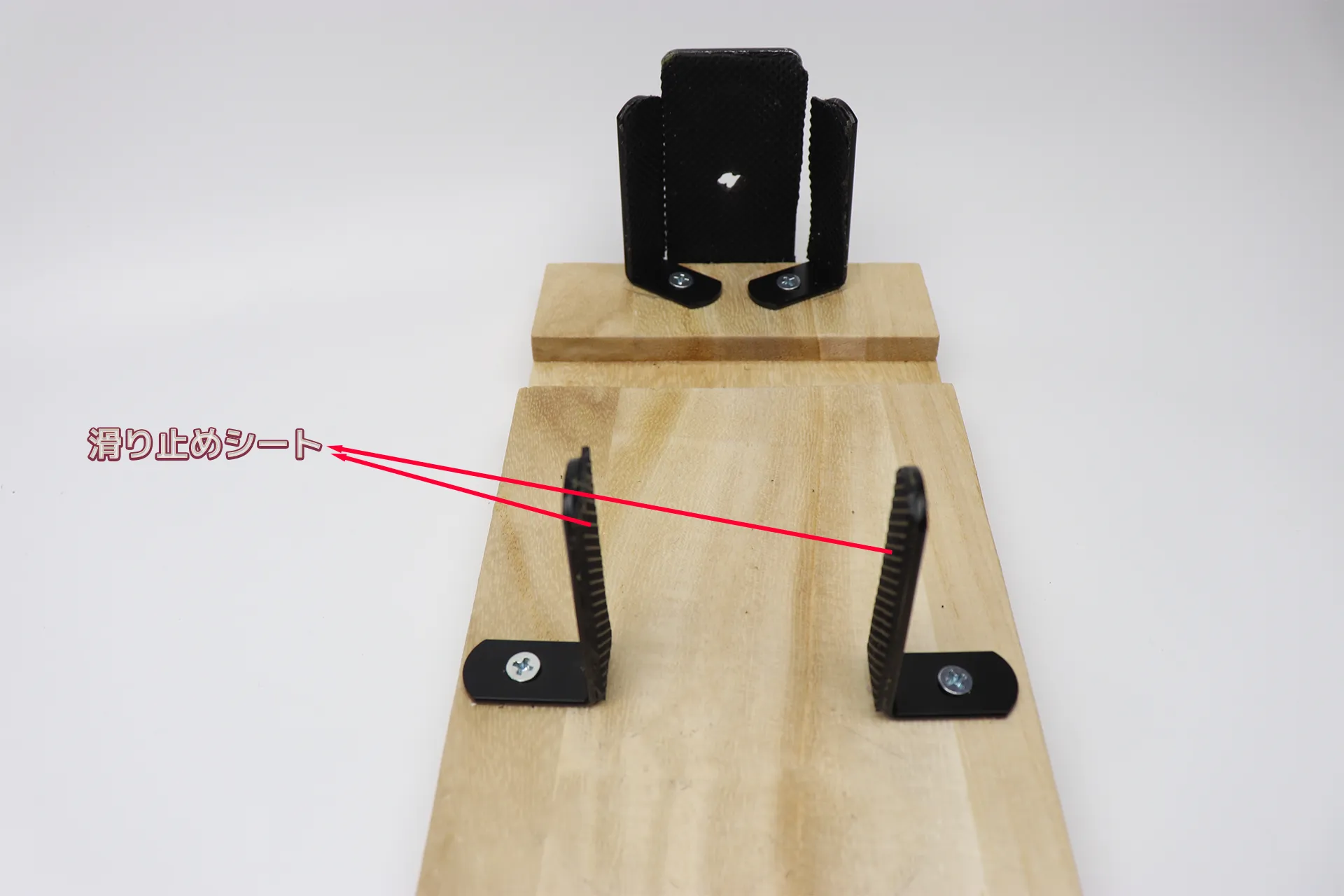

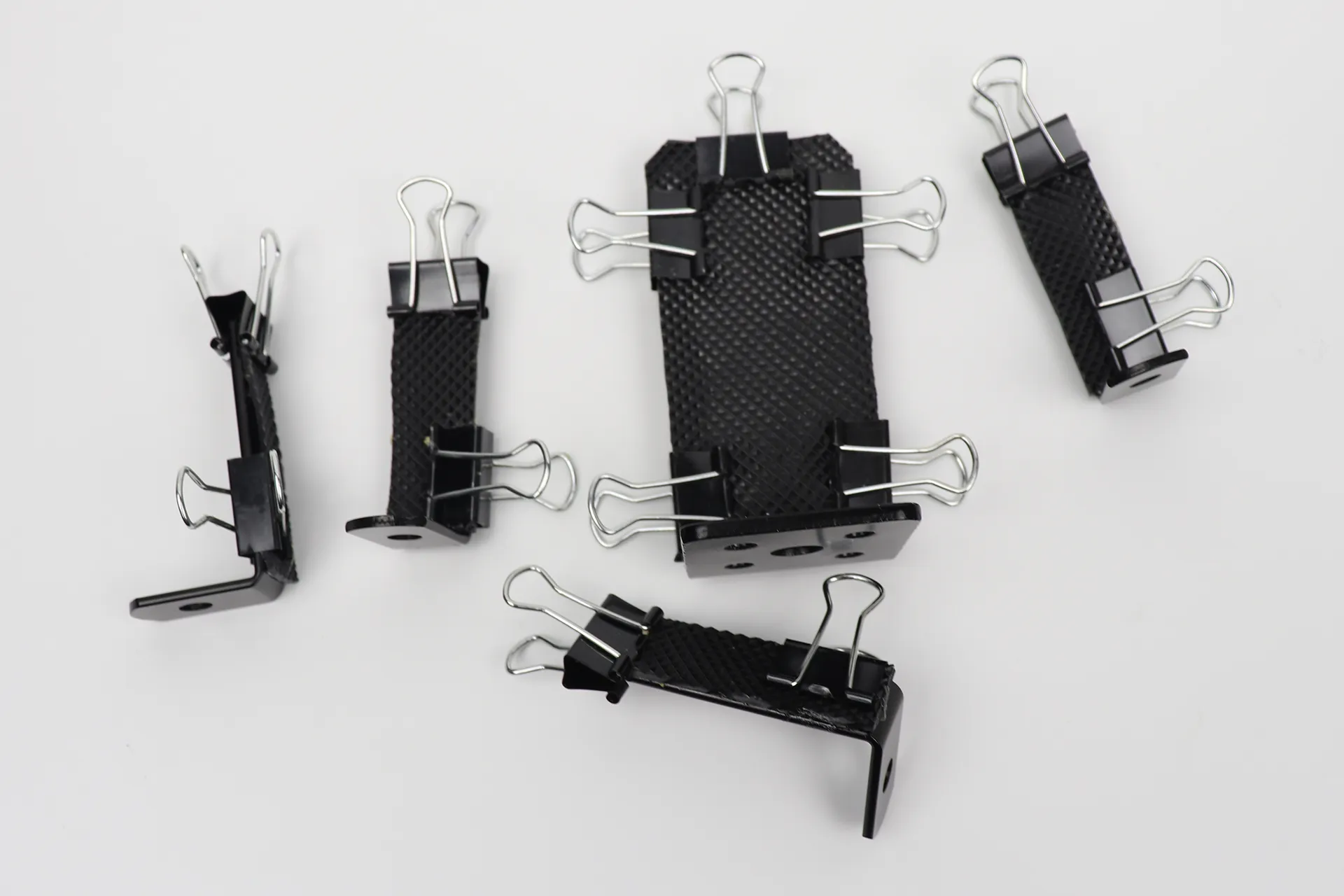

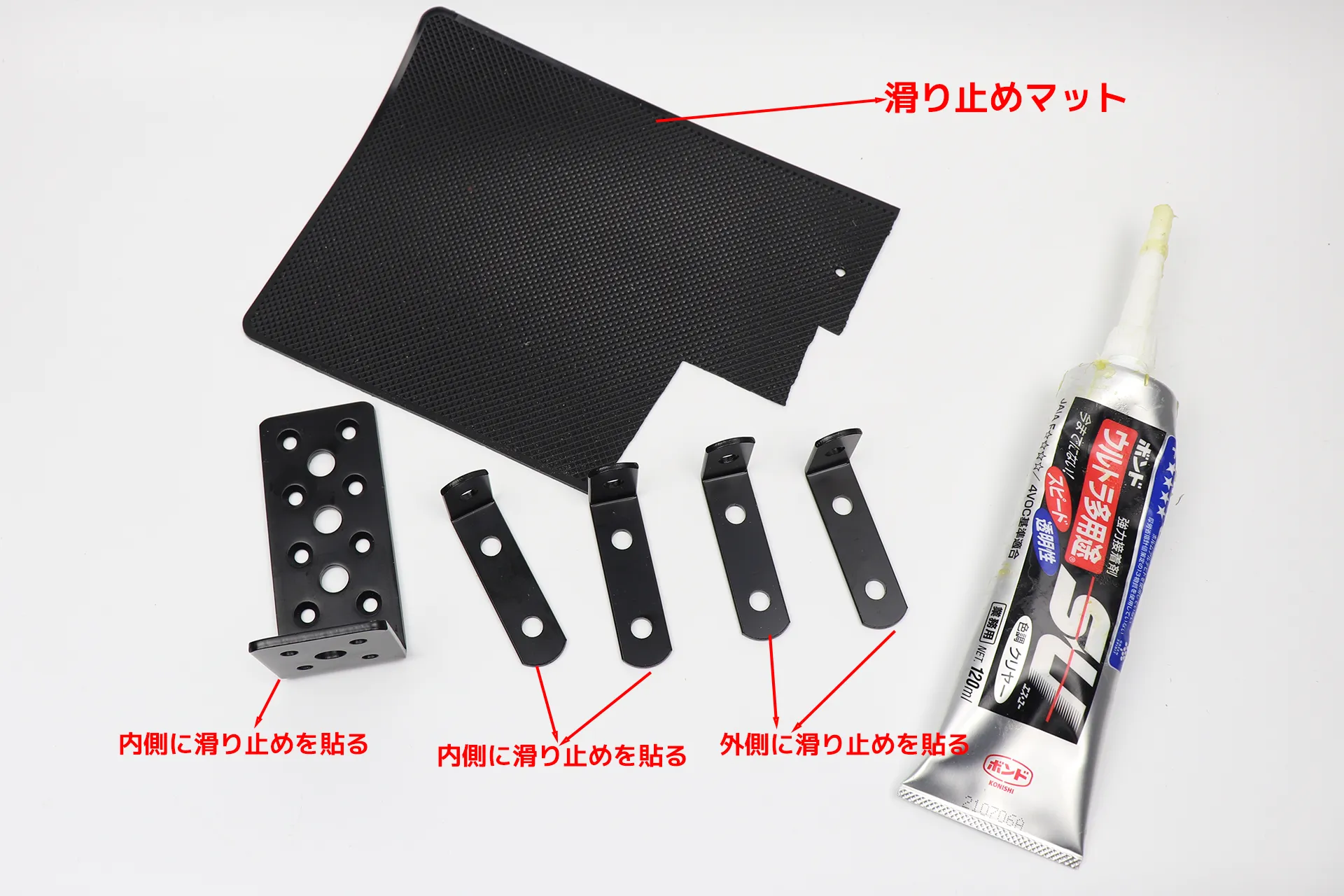

大きいL型の金具1本と小さいL型の金具4本にカットした滑り止めマットを貼り付けます。注意点として小さいL型の金具は2つは内側、2つは外側に滑り止めマットを貼り付けます。このまま1日位置いておきます。接着剤はウルトラ多用途SUです。

滑り止めマットをボンドで貼り付ける前に、サンドペーパーで接着面を荒らす足付けを行いました。

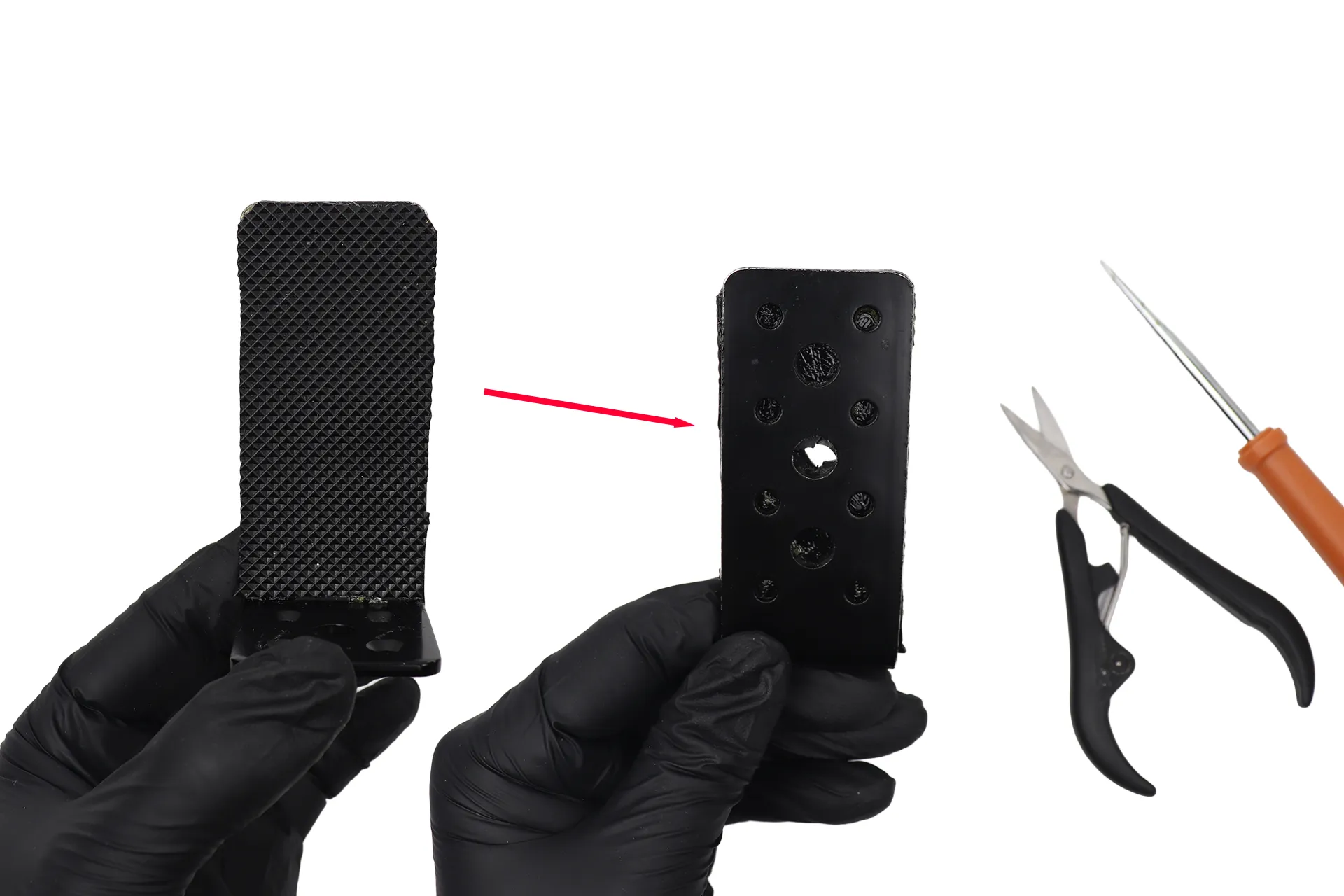

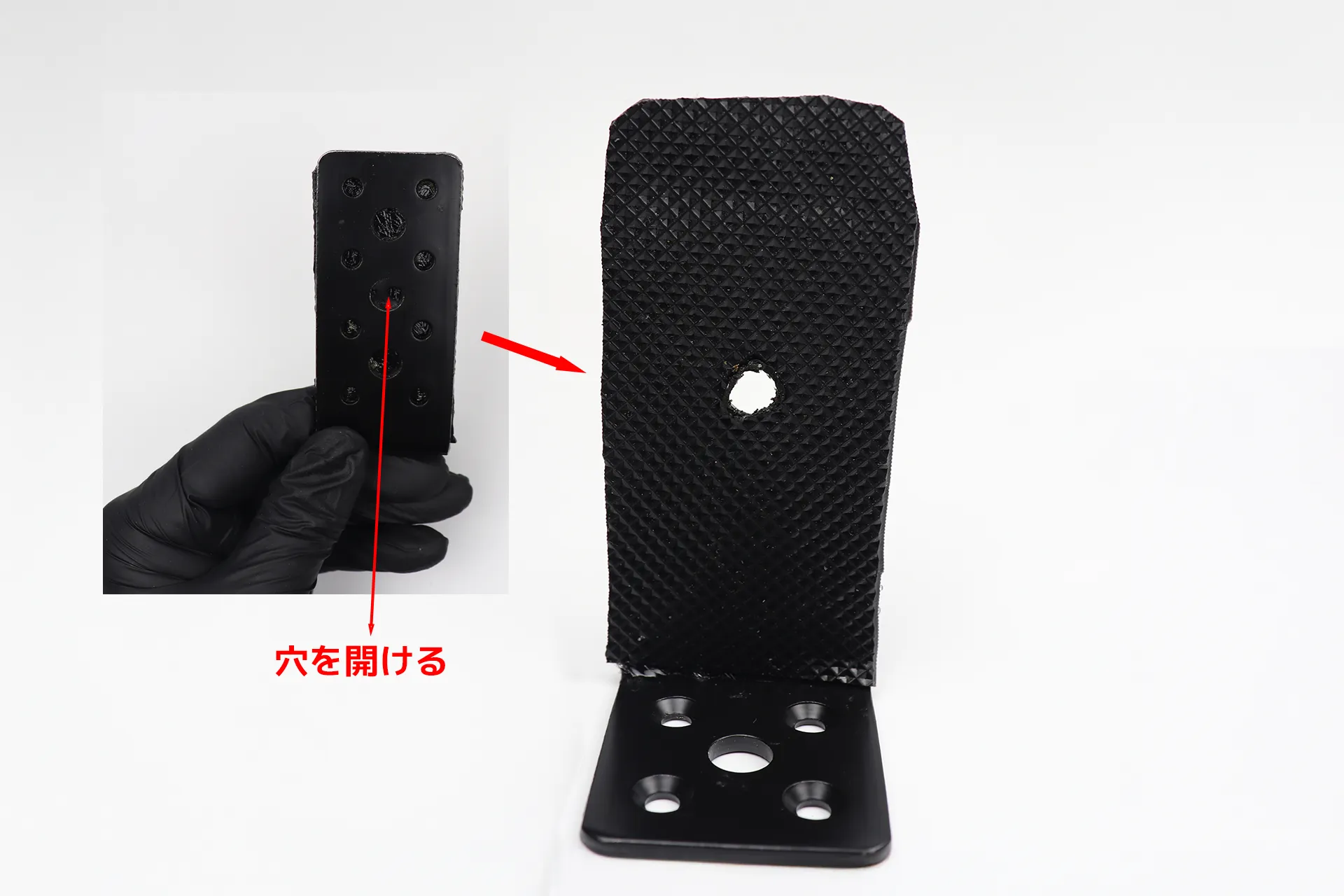

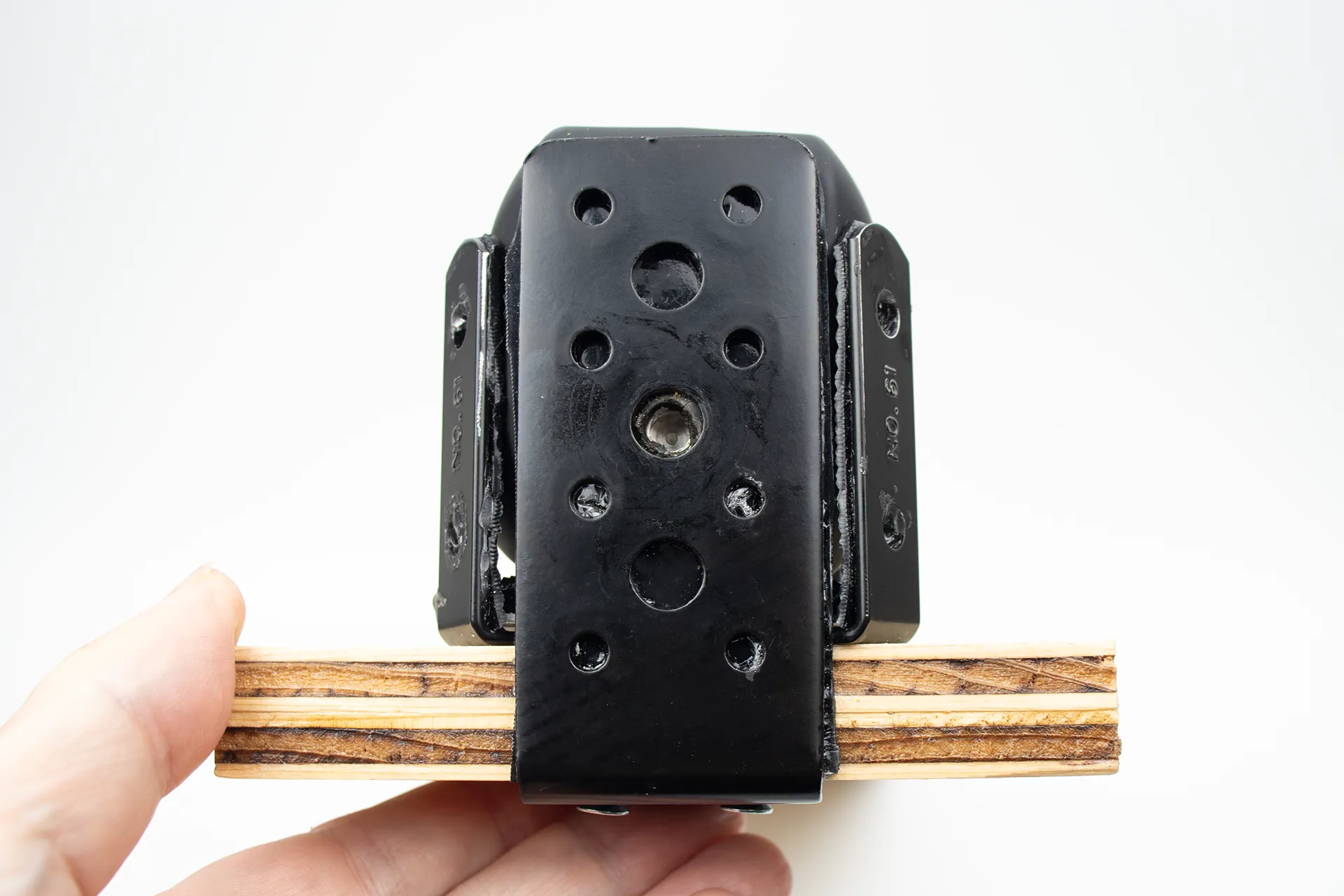

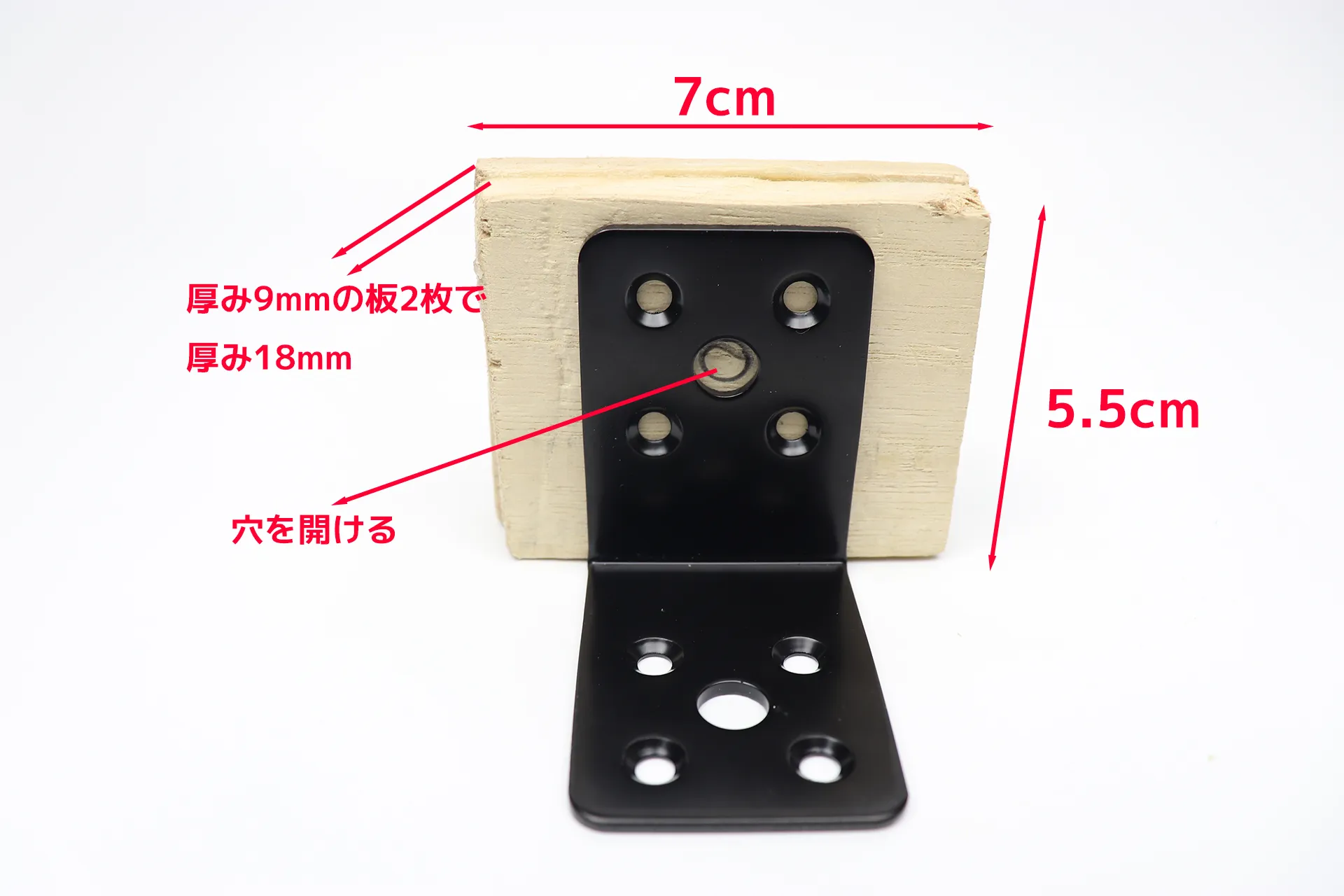

大型L字金具の中央のネジ穴に穴を開けます。貼ってある滑り止めマットはゴムなので、はんだごてで溶かして開けた方が簡単でした。ただし匂いが凄いのでしっかり換気してマスクもした方が良いと思います。オナホをよく溶かして耐性の付いている私にとってはお馴染みな匂いでしたが。

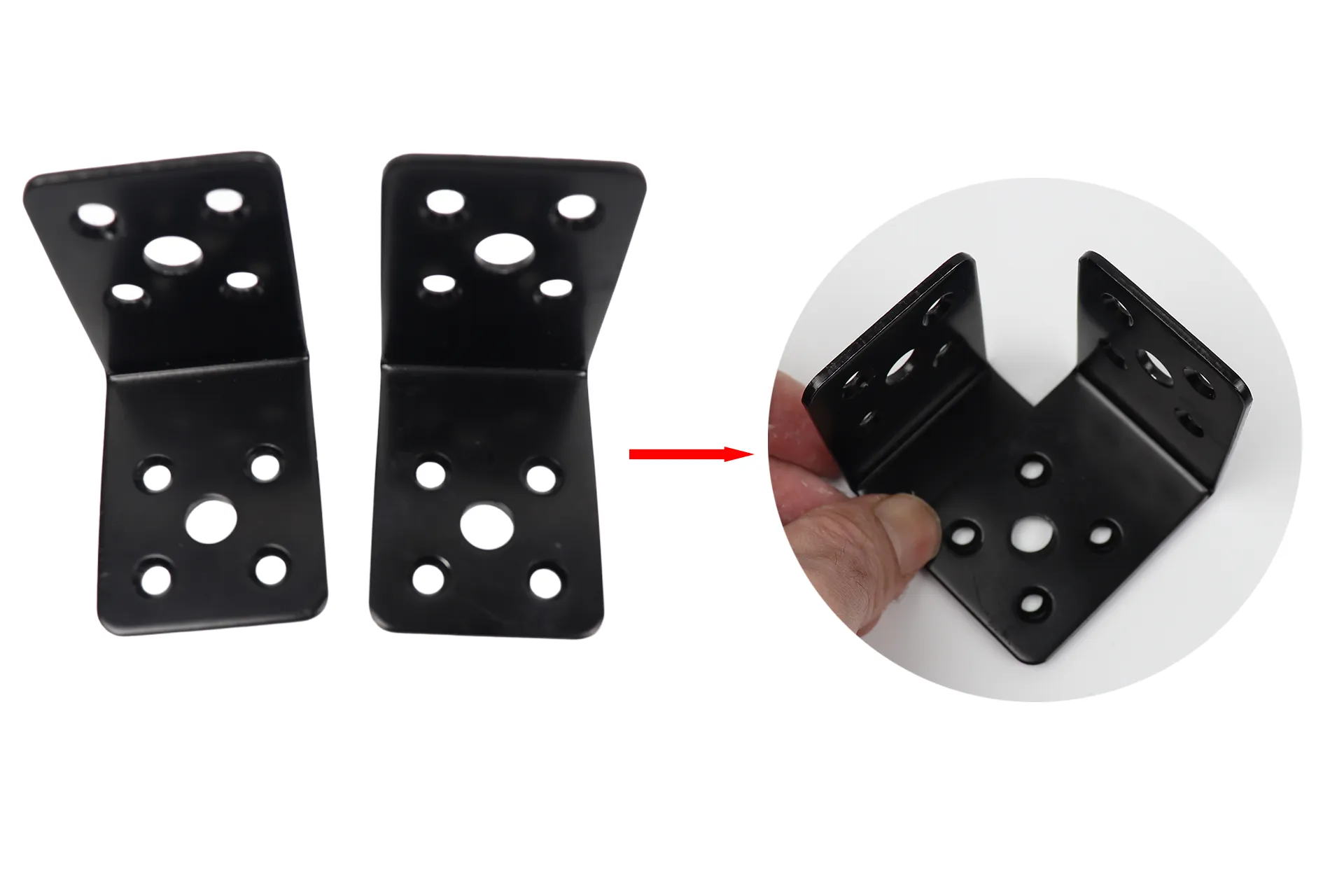

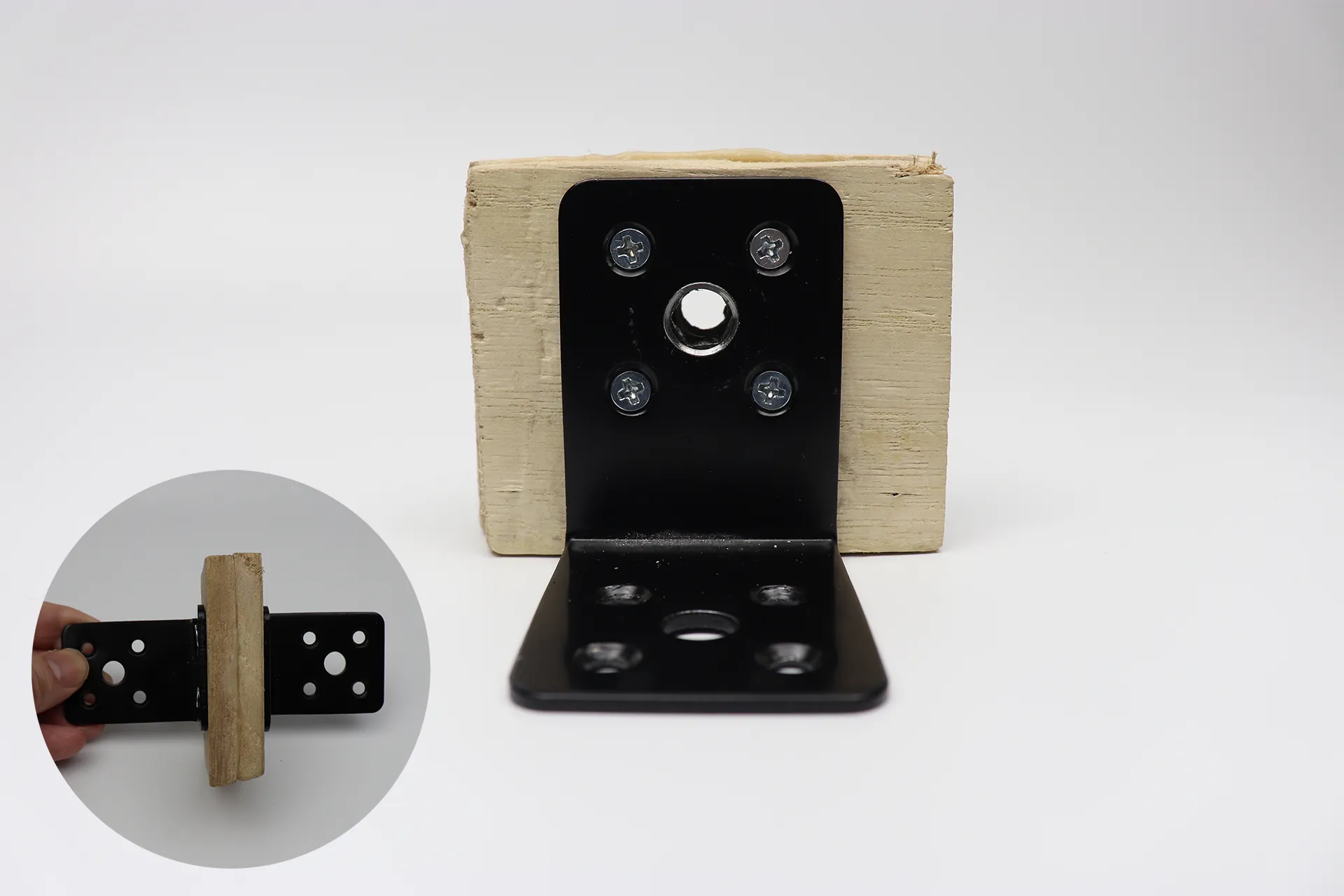

L字金具2本をピタリと穴が揃うように垂直に交差させて接着していきます。

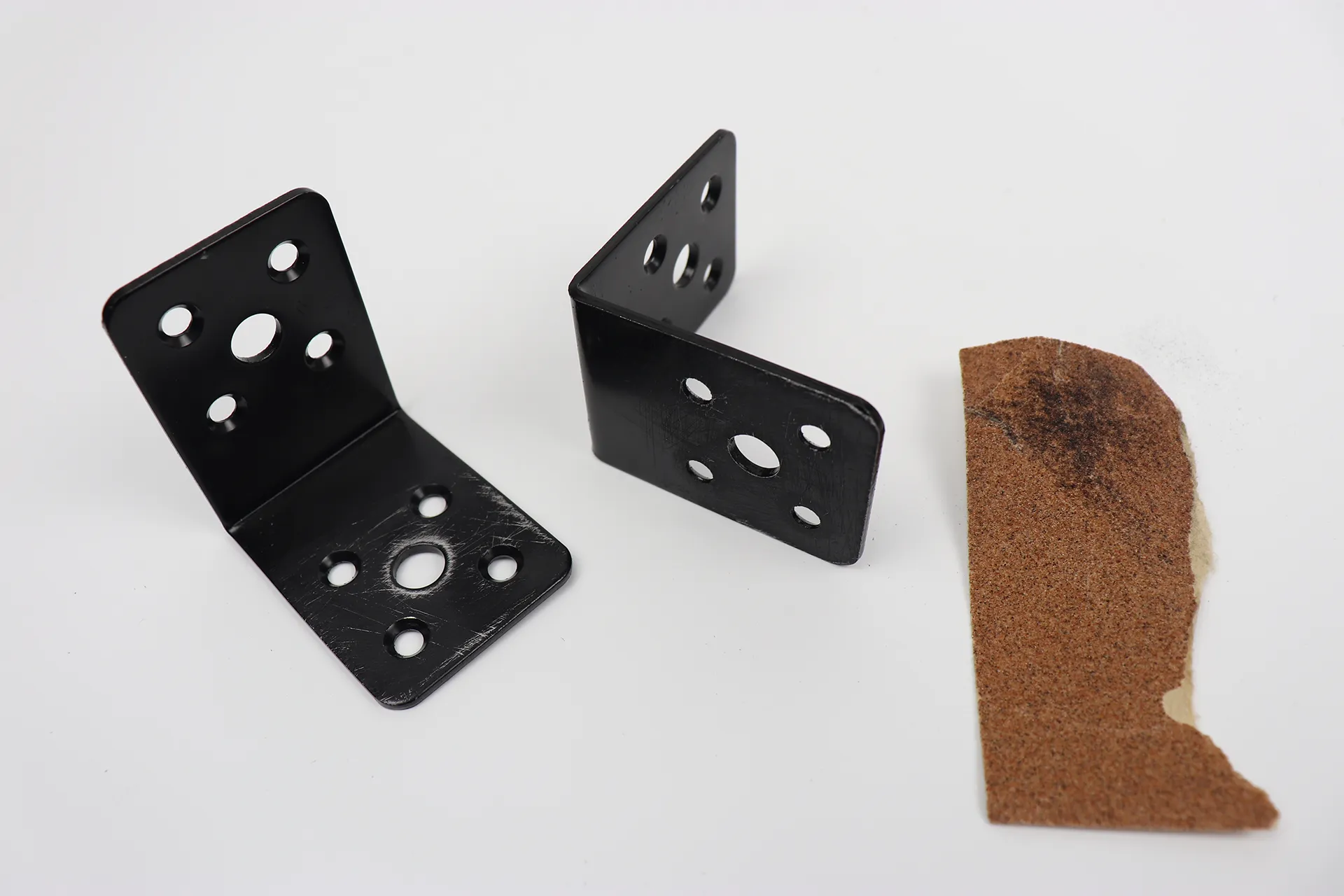

接着面をサンドペーパーで荒らして、アルコールティッシュで脱脂もしておきます。

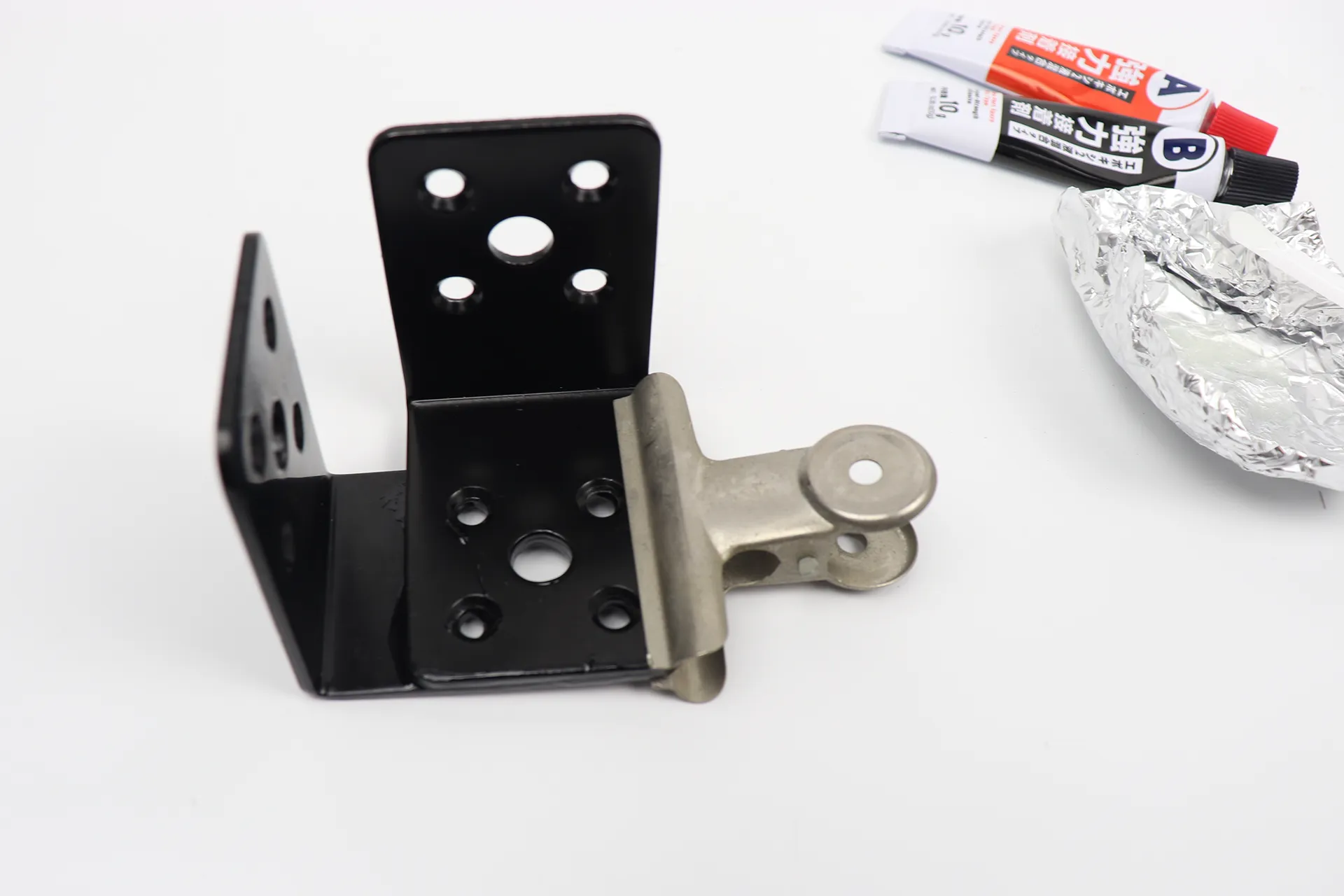

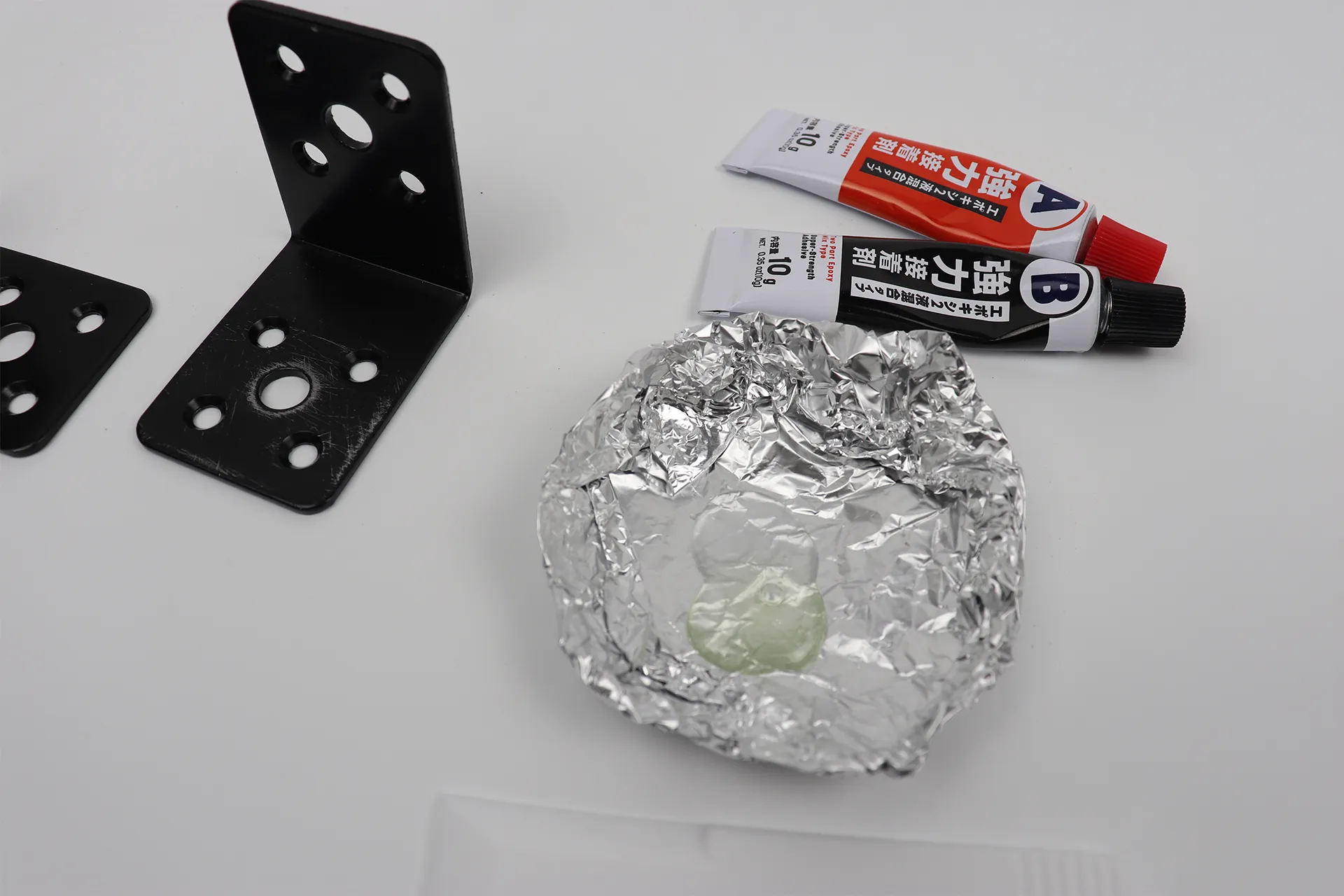

接着は金属同士なので2液エポキシを使います。アルミホイルで作った皿にエポキシ剤のA,B剤を同量入れて付属のヘラで混ぜてから使用します。

一晩放置でガチガチに接着されます。

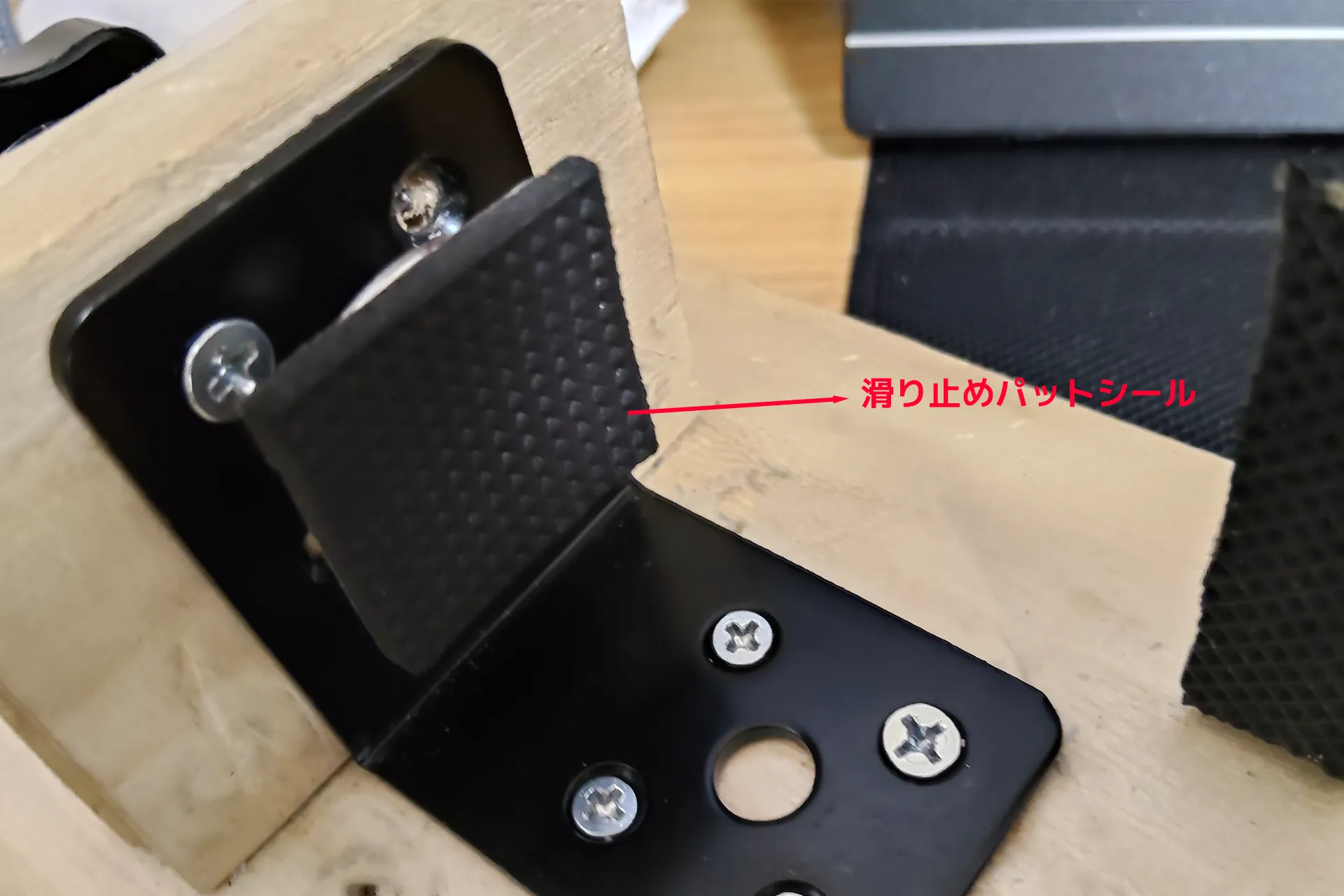

接着後の金具内側に滑り止めマットを貼り付けます。

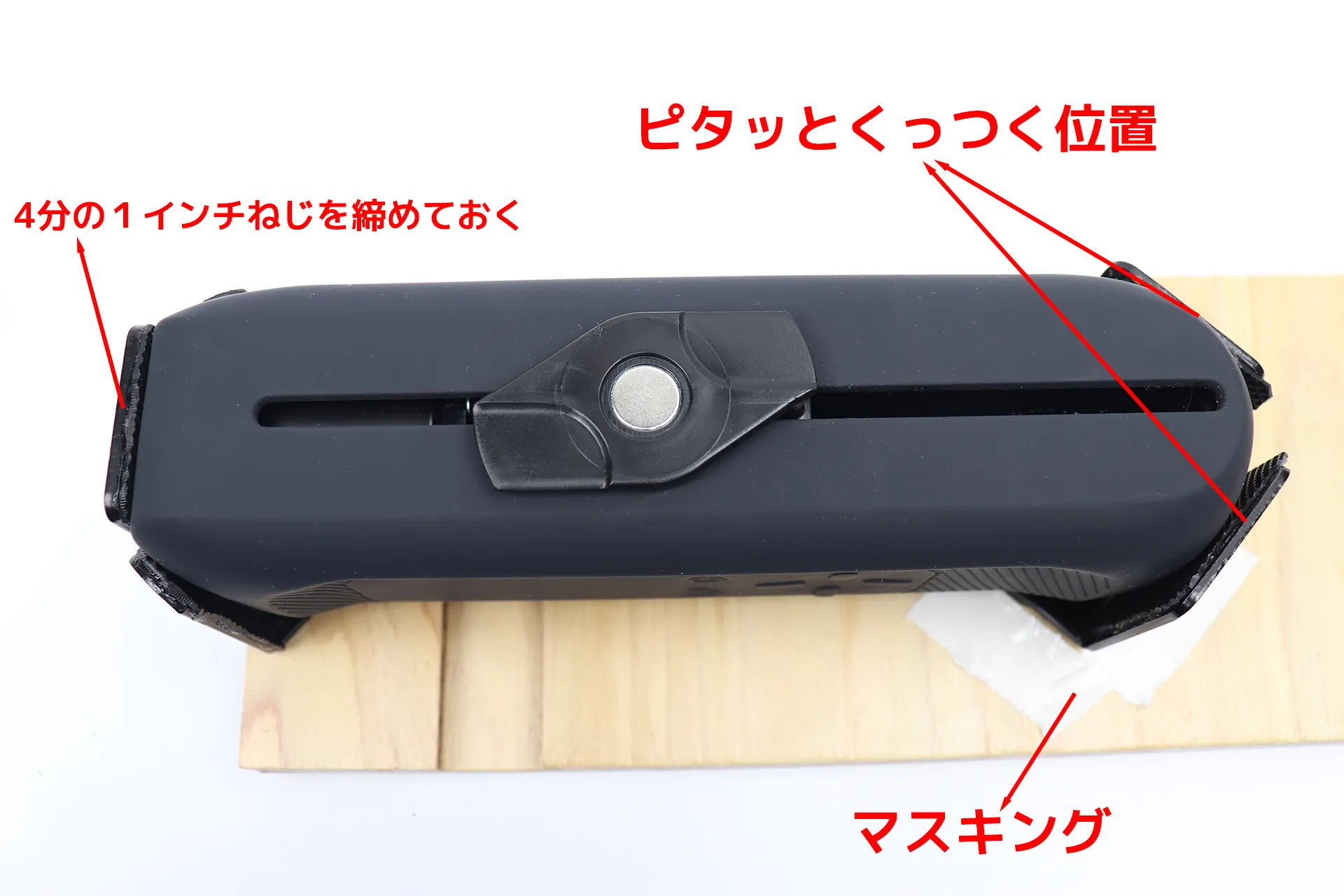

交差L字金具を固定具に取り付けます。取付位置は、本体を固定台に乗せて前面を4分の1インチネジでロックしてから、ピタリと合う位置にマスキングをします。

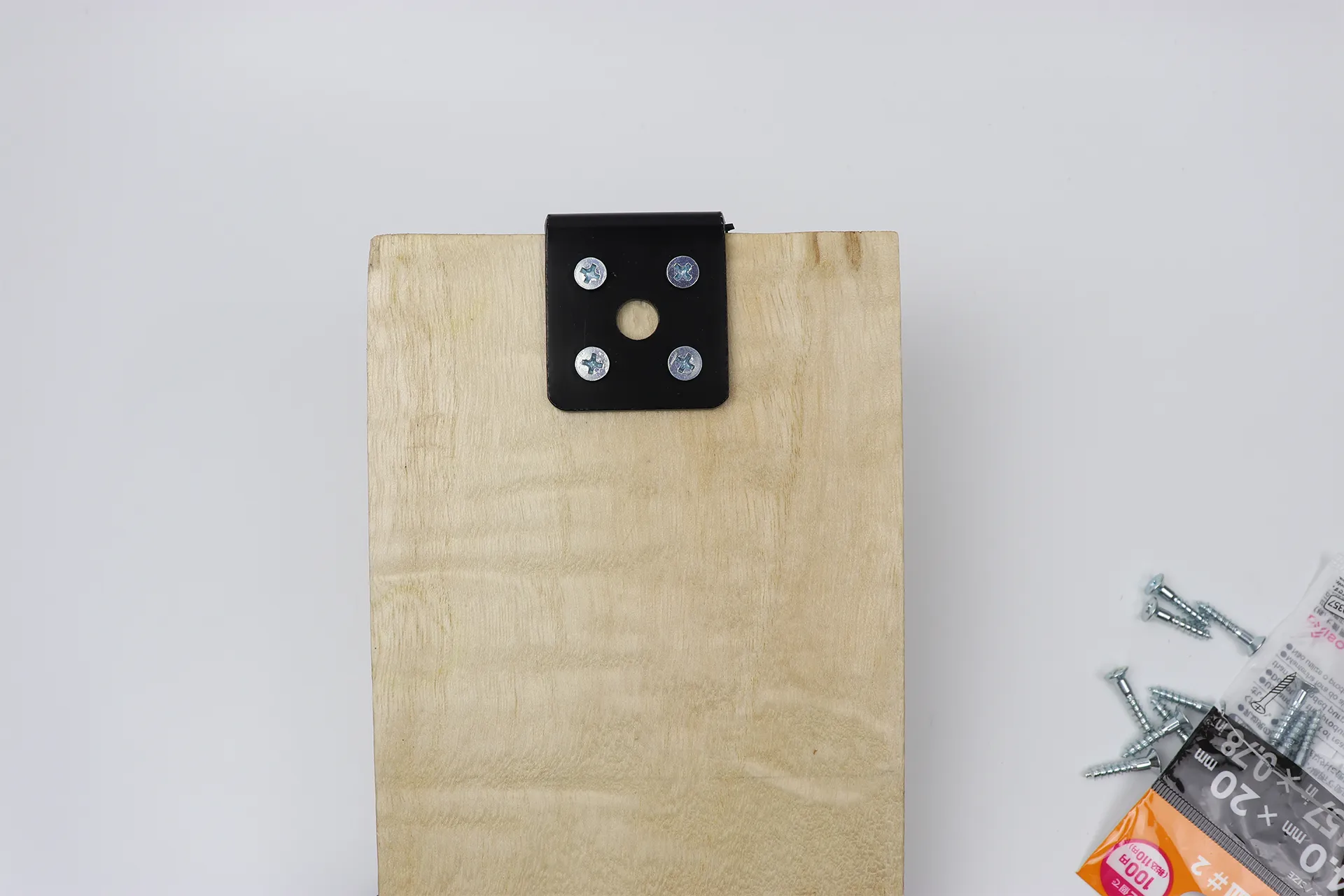

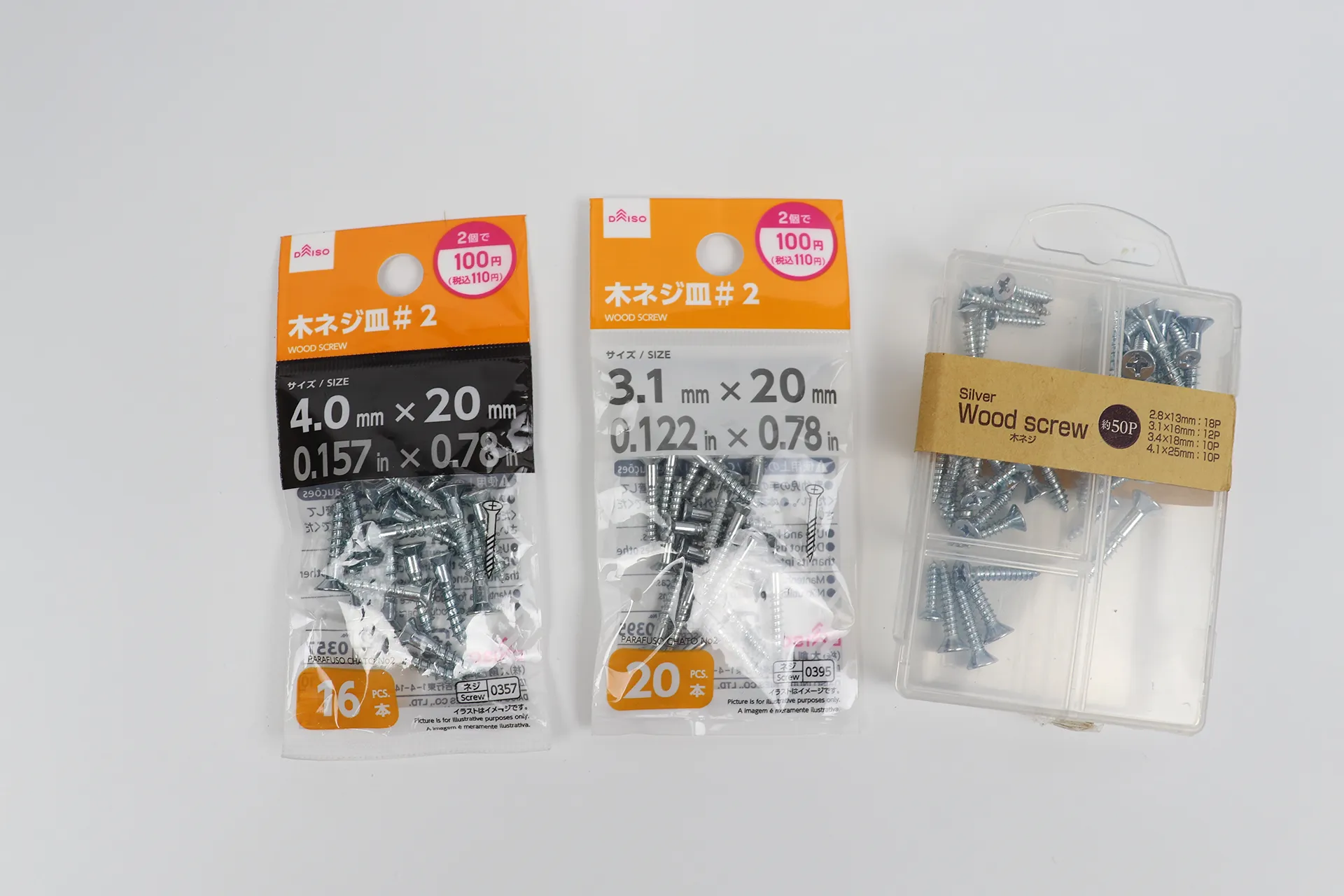

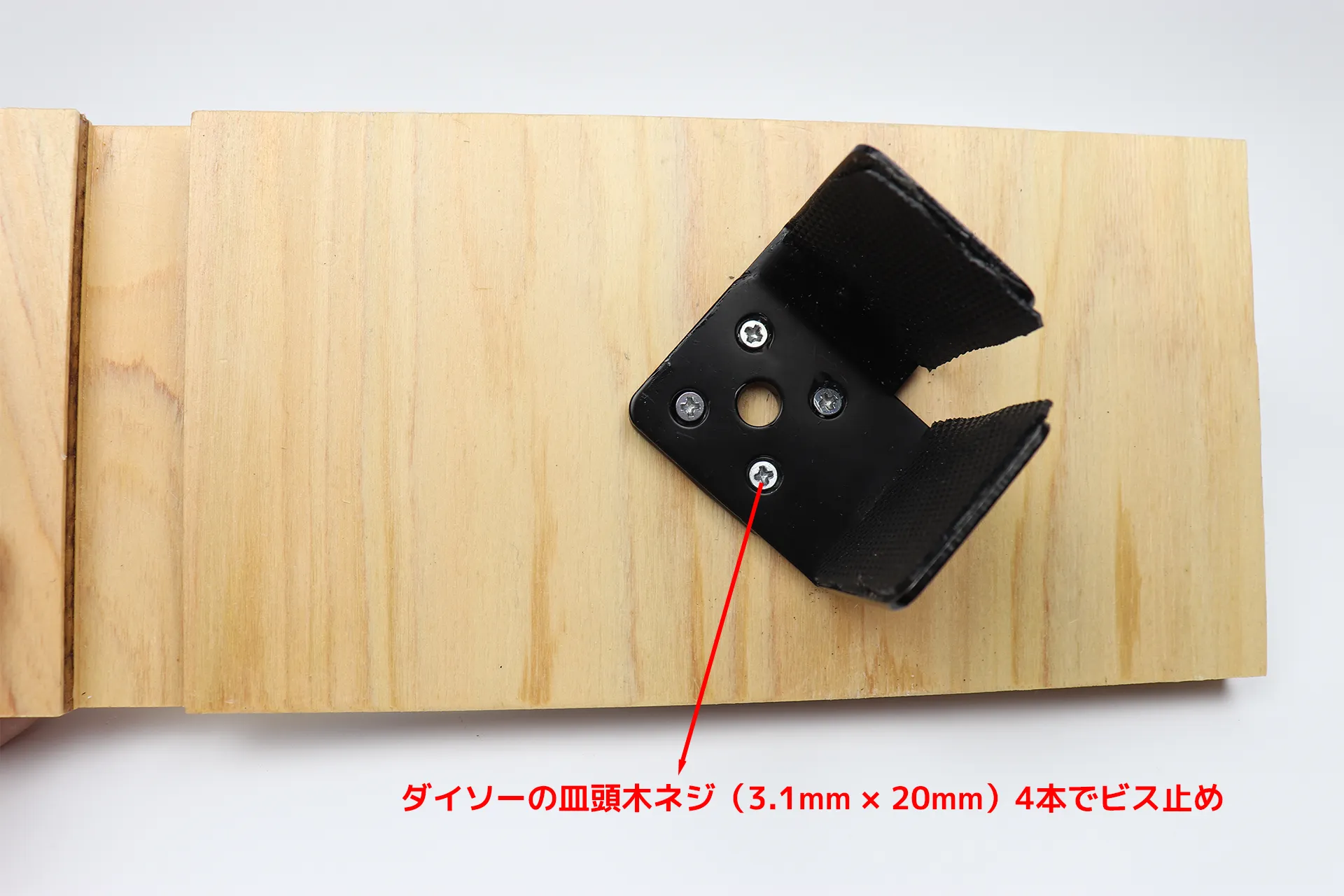

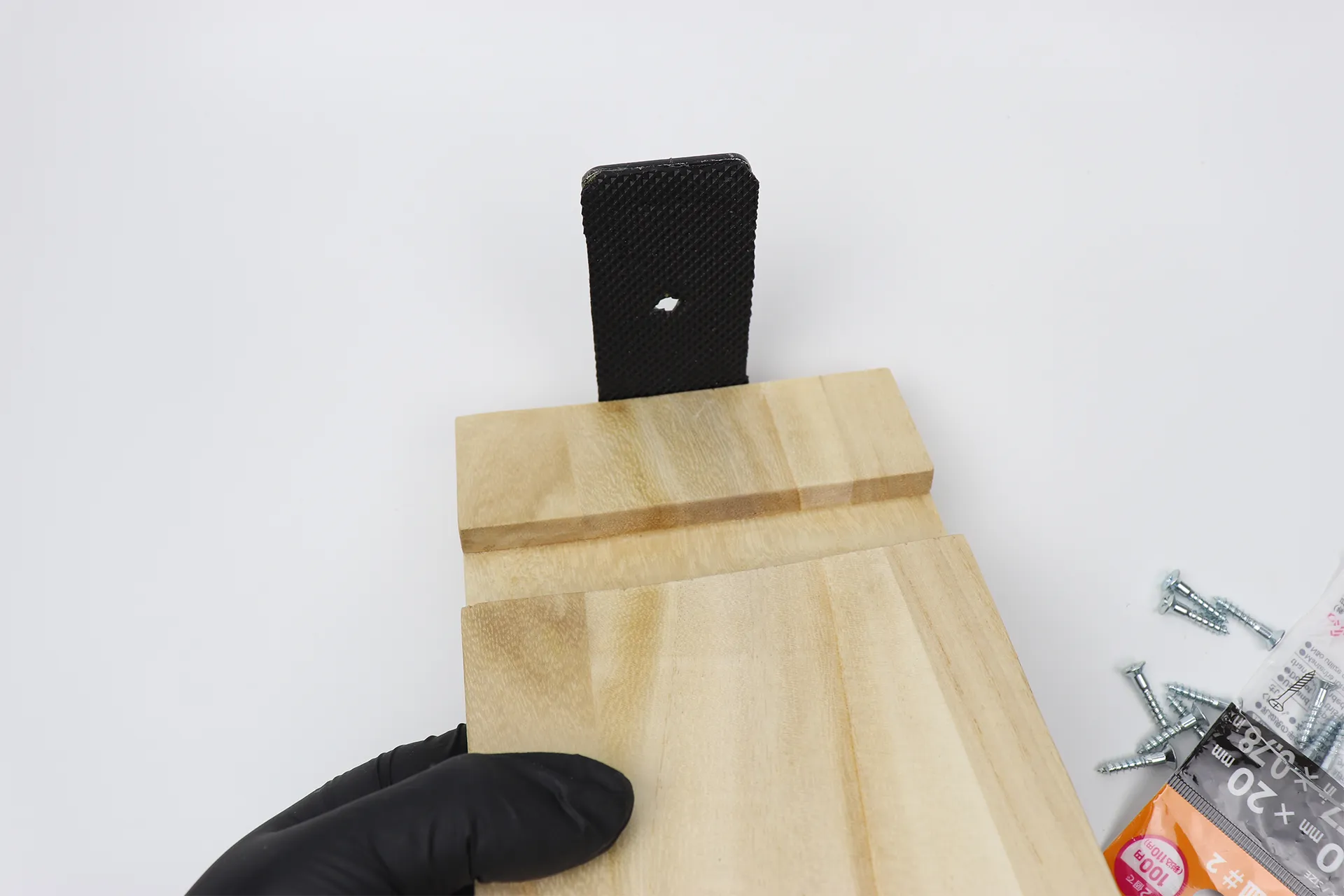

ダイソーの皿が小さい方の木ネジ4本で固定します。小さい方だと穴から皿が飛び出さず中に入り込みます。

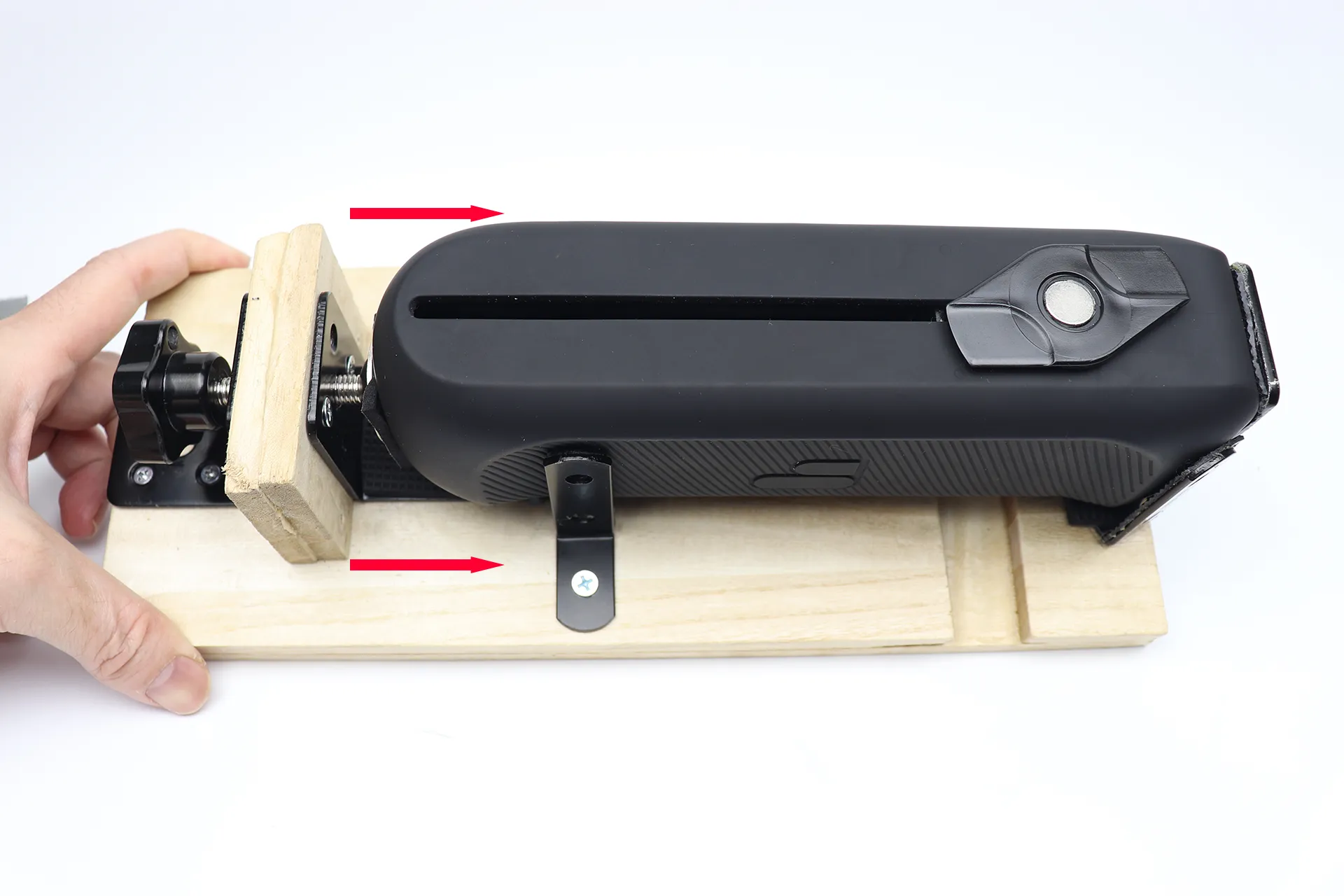

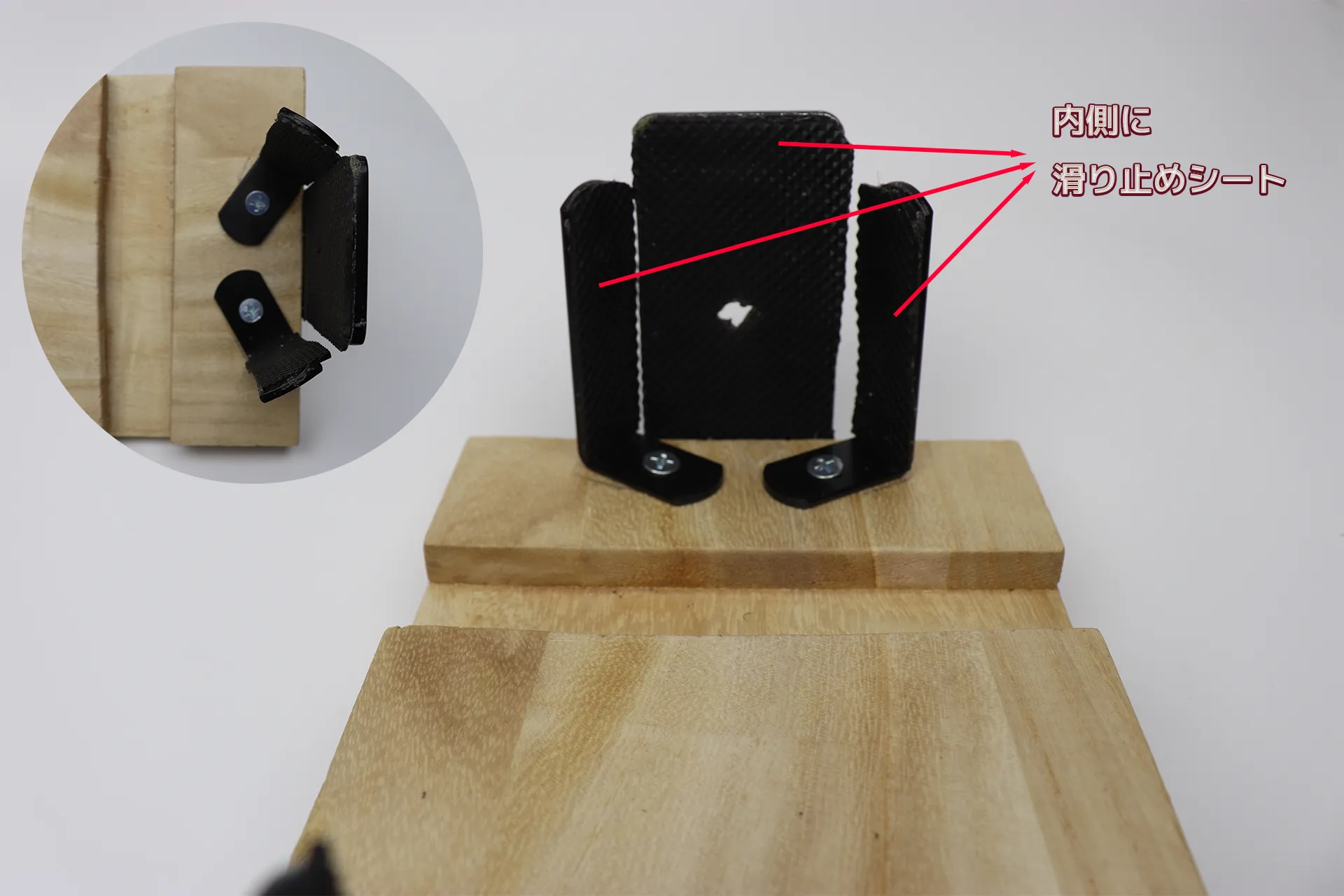

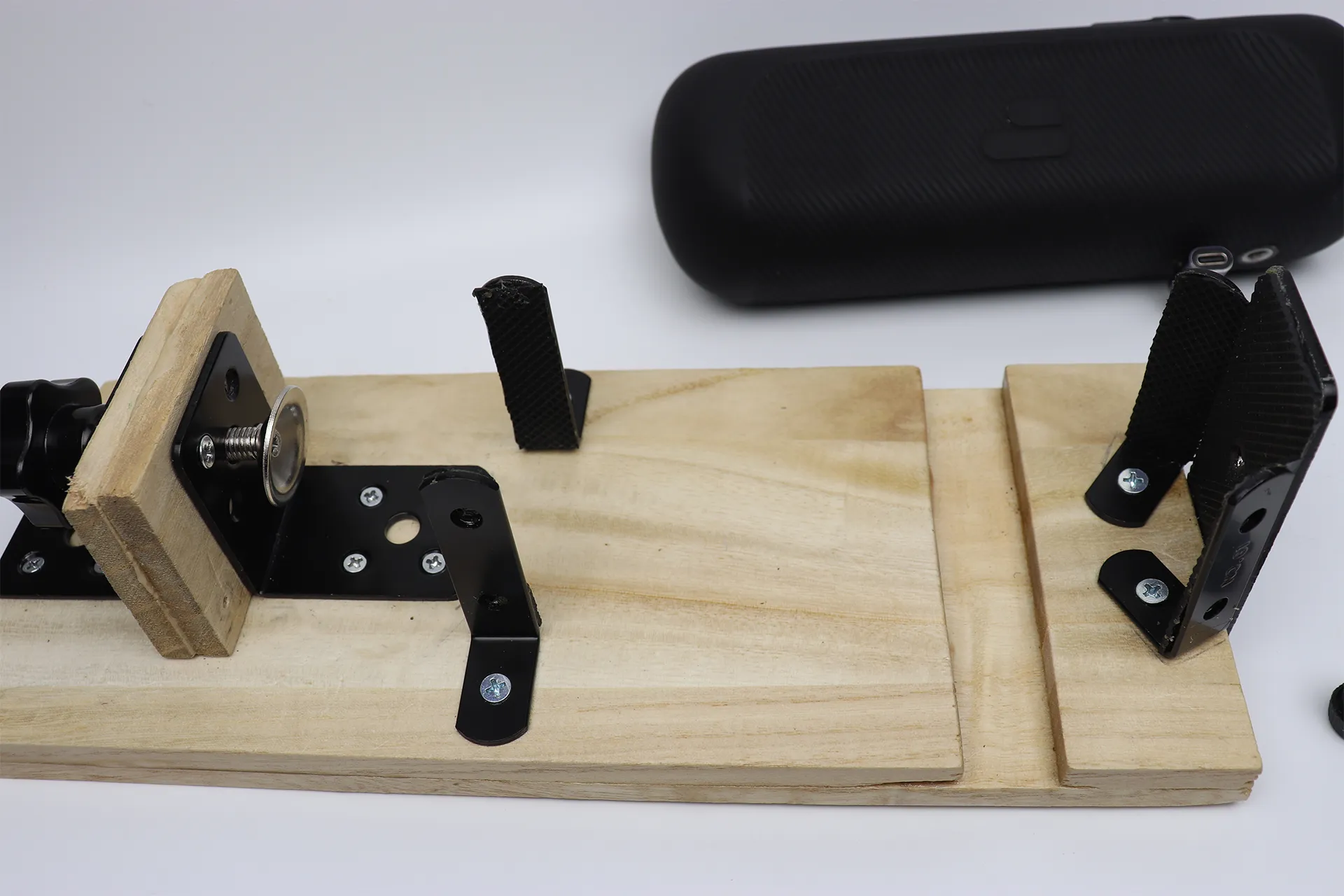

handy2の後方横面に、内側に滑り止めマットを貼った小型L字の支えを取り付けます。操作ボタンが干渉しない位置に取り付けます。

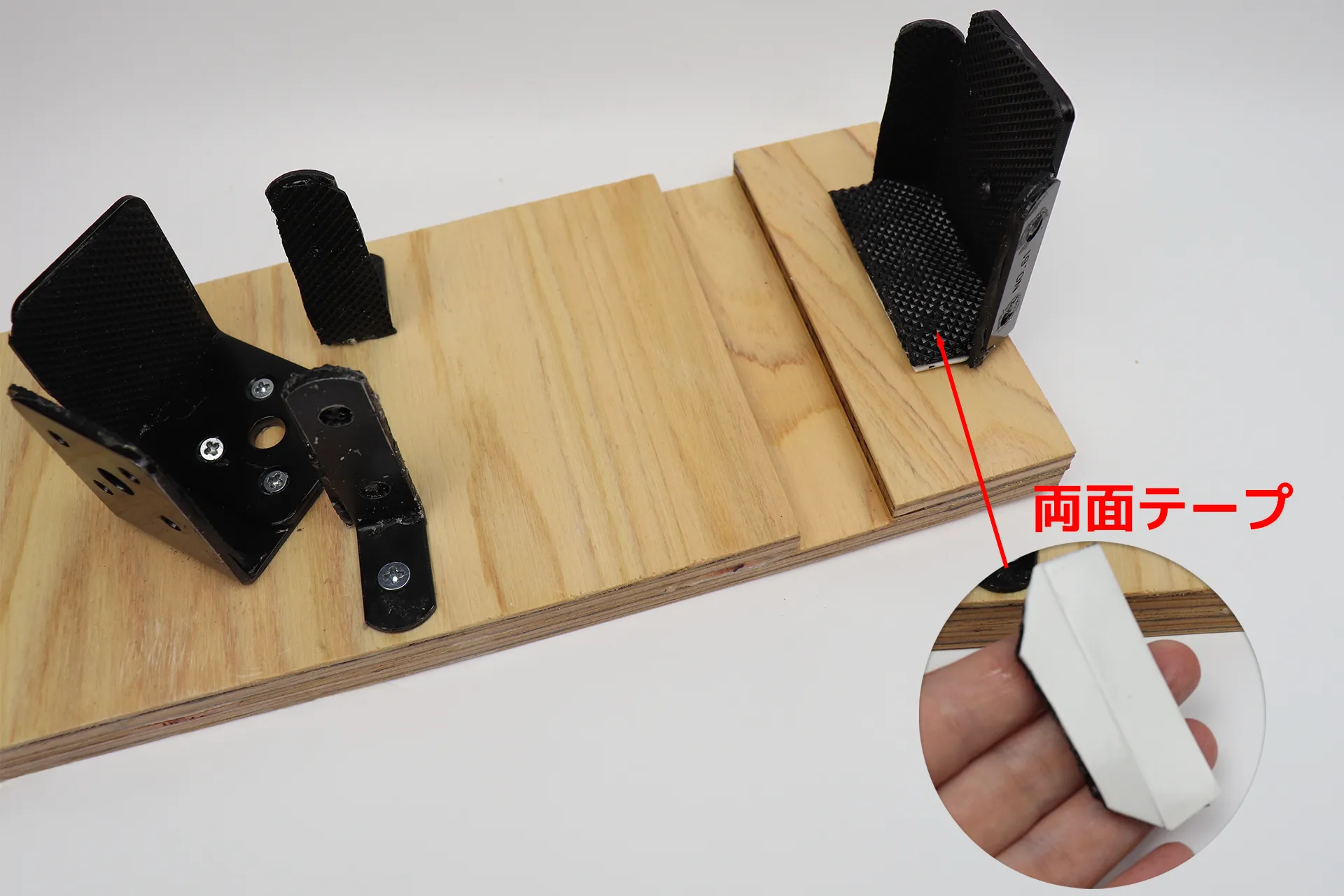

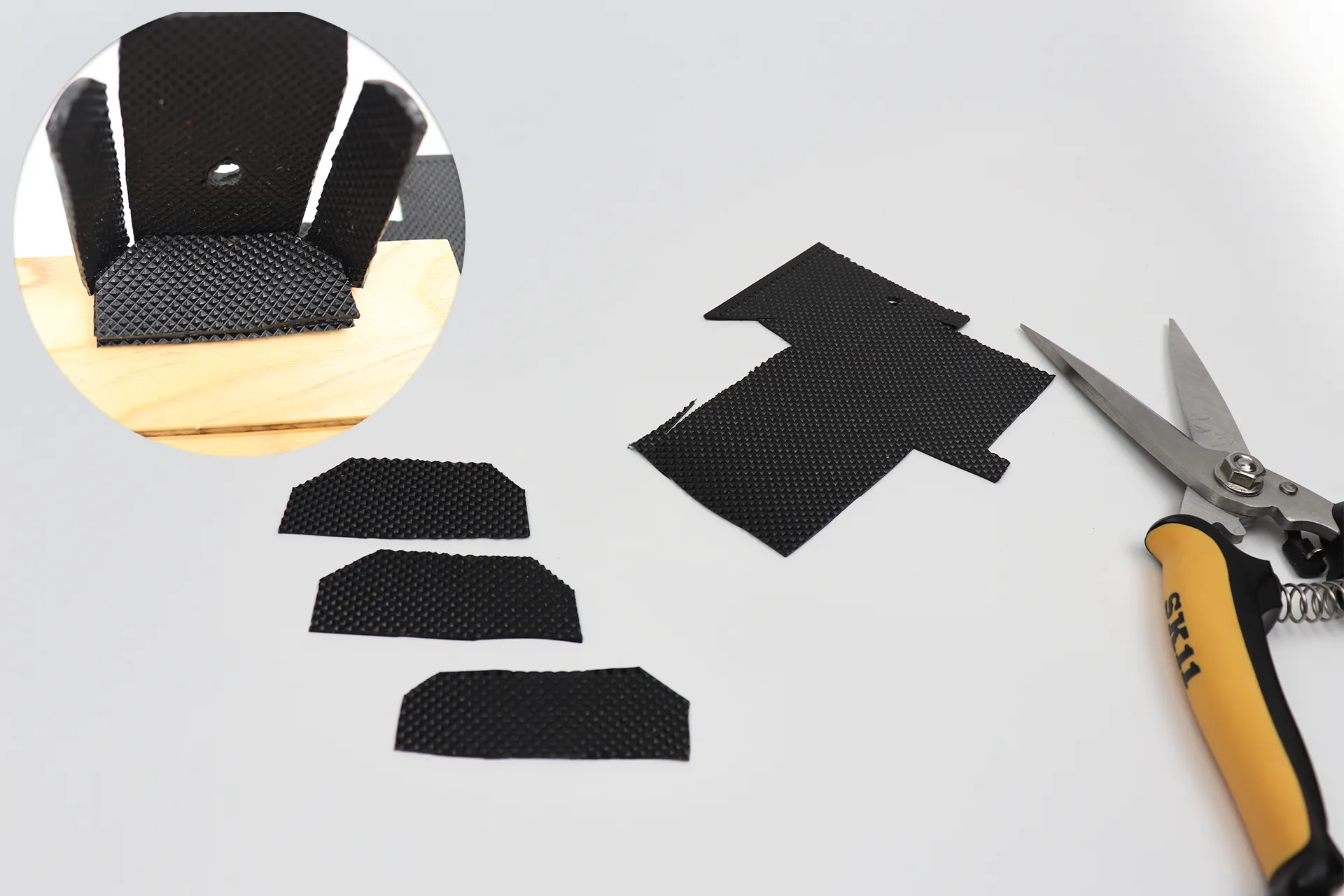

前面部の画像の位置にネジ穴の高さを合わせる座布団を貼り付けます。形を合わせて切った3枚の滑り止めマットをウルトラ多用途で接着して厚みを増やした1枚にします。

厚みを持たせた滑り止めマットが乾燥したら、両面テープで貼り付けます。

座布団のマットを入れた事でぴたりとネジ穴が一致して、4分の1インチネジで固定しやすくなります。座布団の厚みは使用する木材などの条件によって変わってくると思うので、増やしたり減らしたりと微調整して下さい。

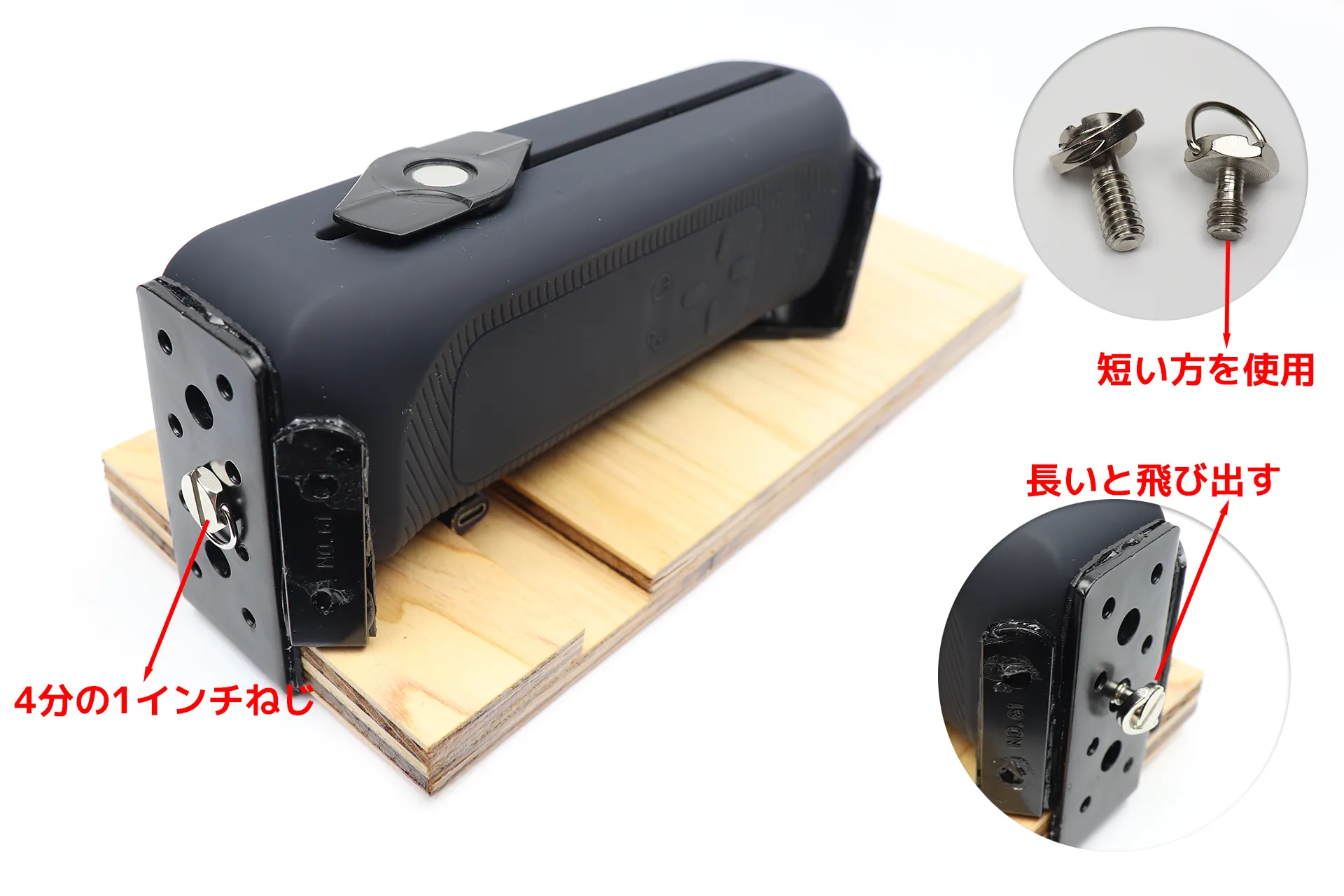

取り付ける4分の1インチネジは短いタイプがぴったりで締め込む事が出来ました。

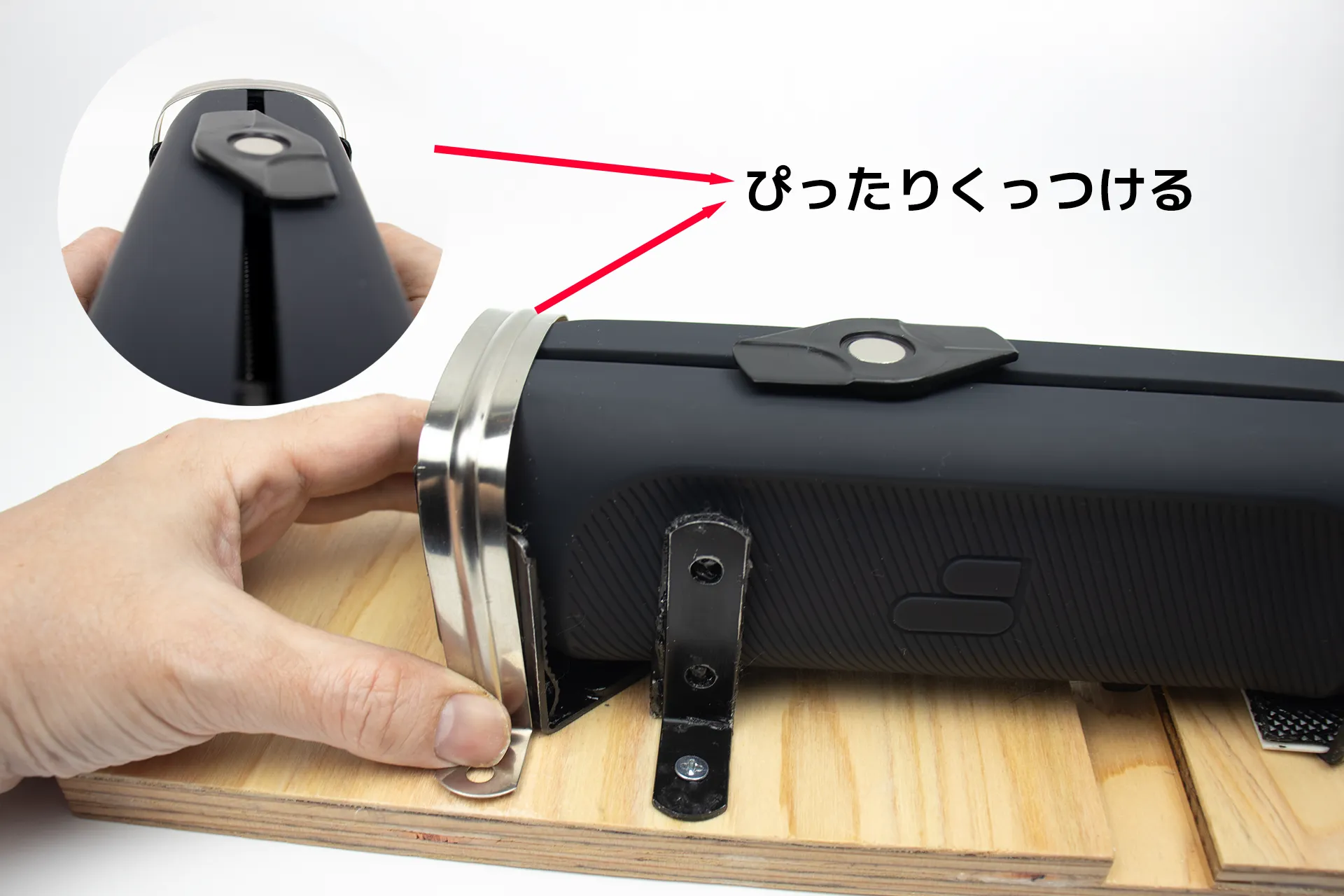

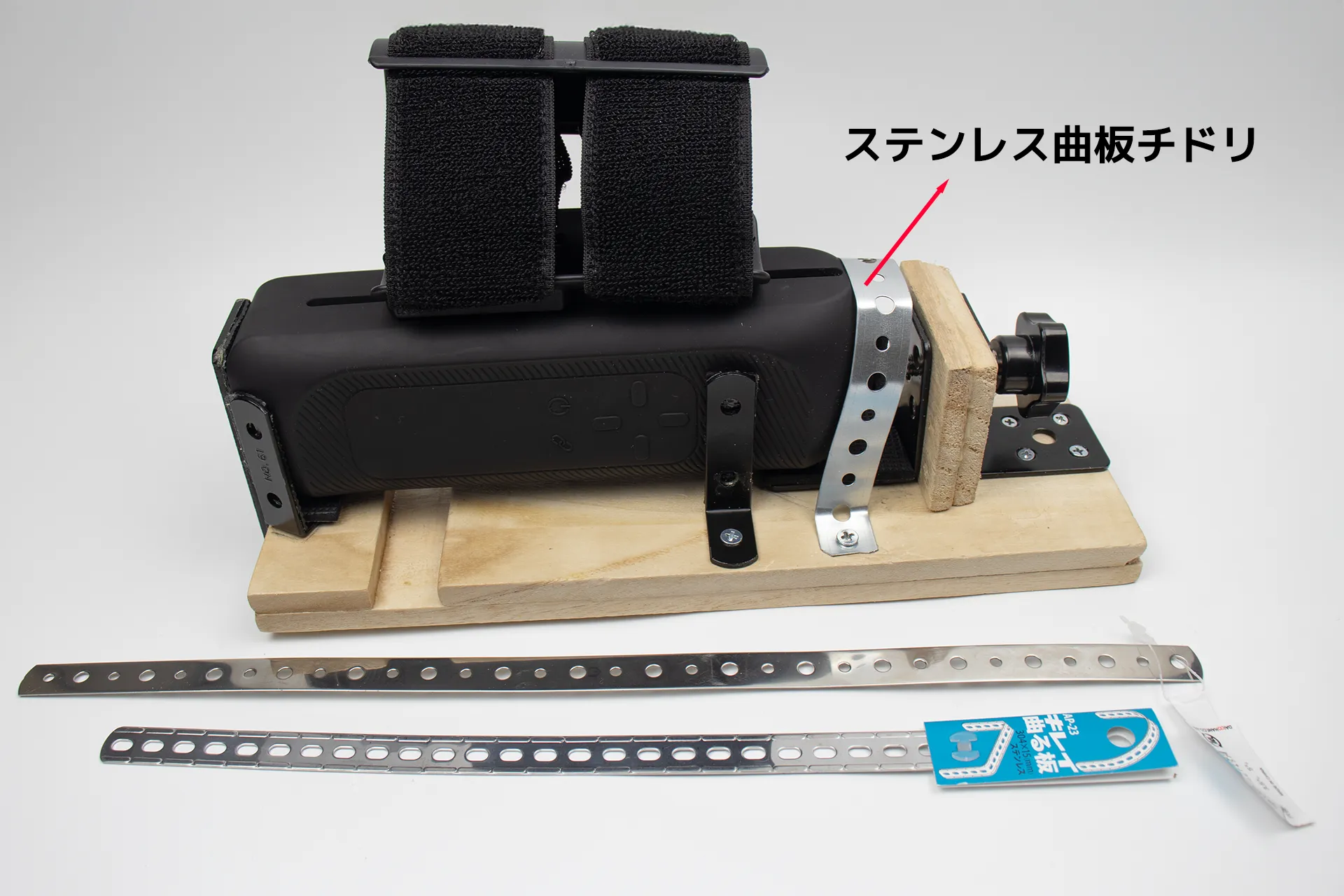

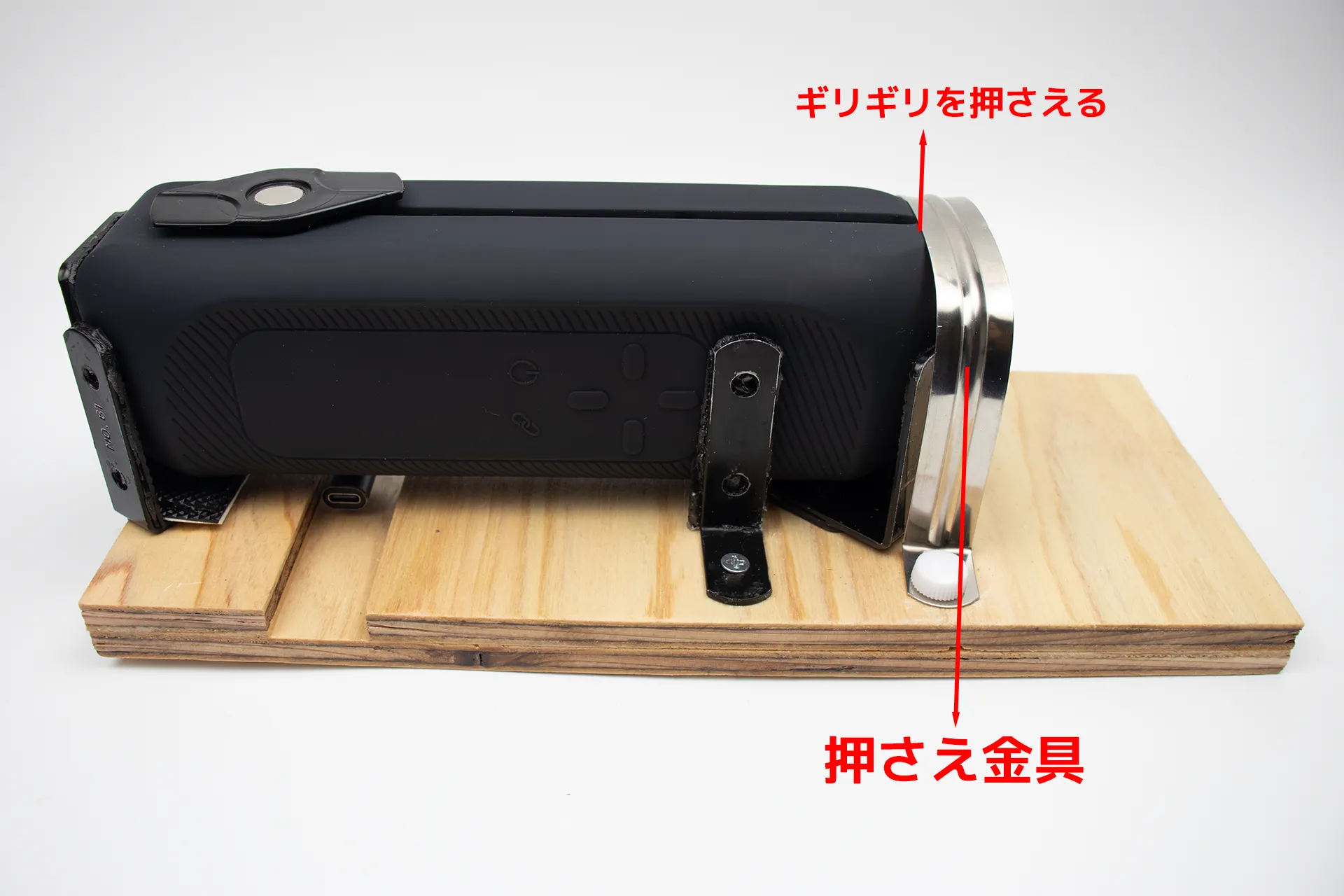

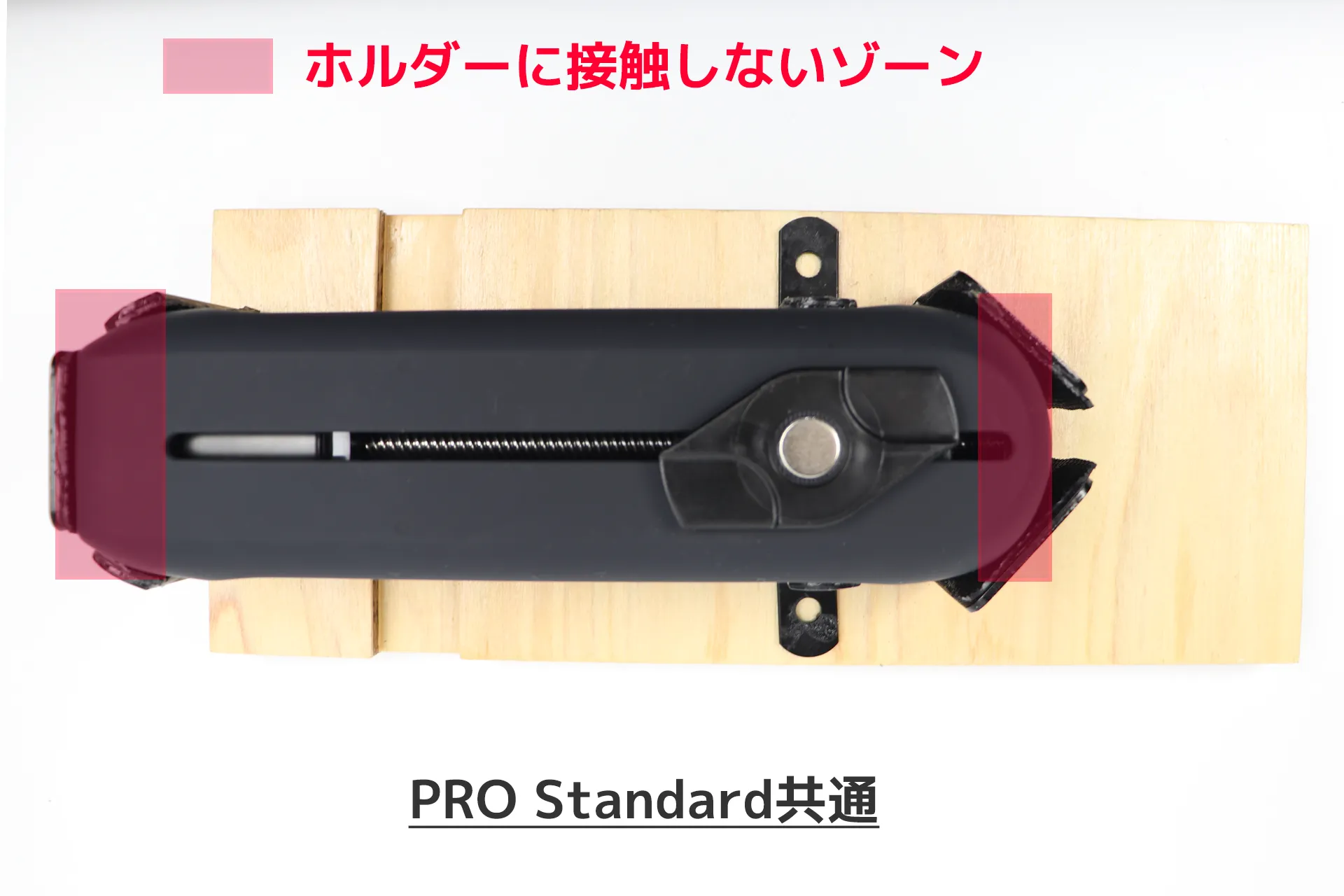

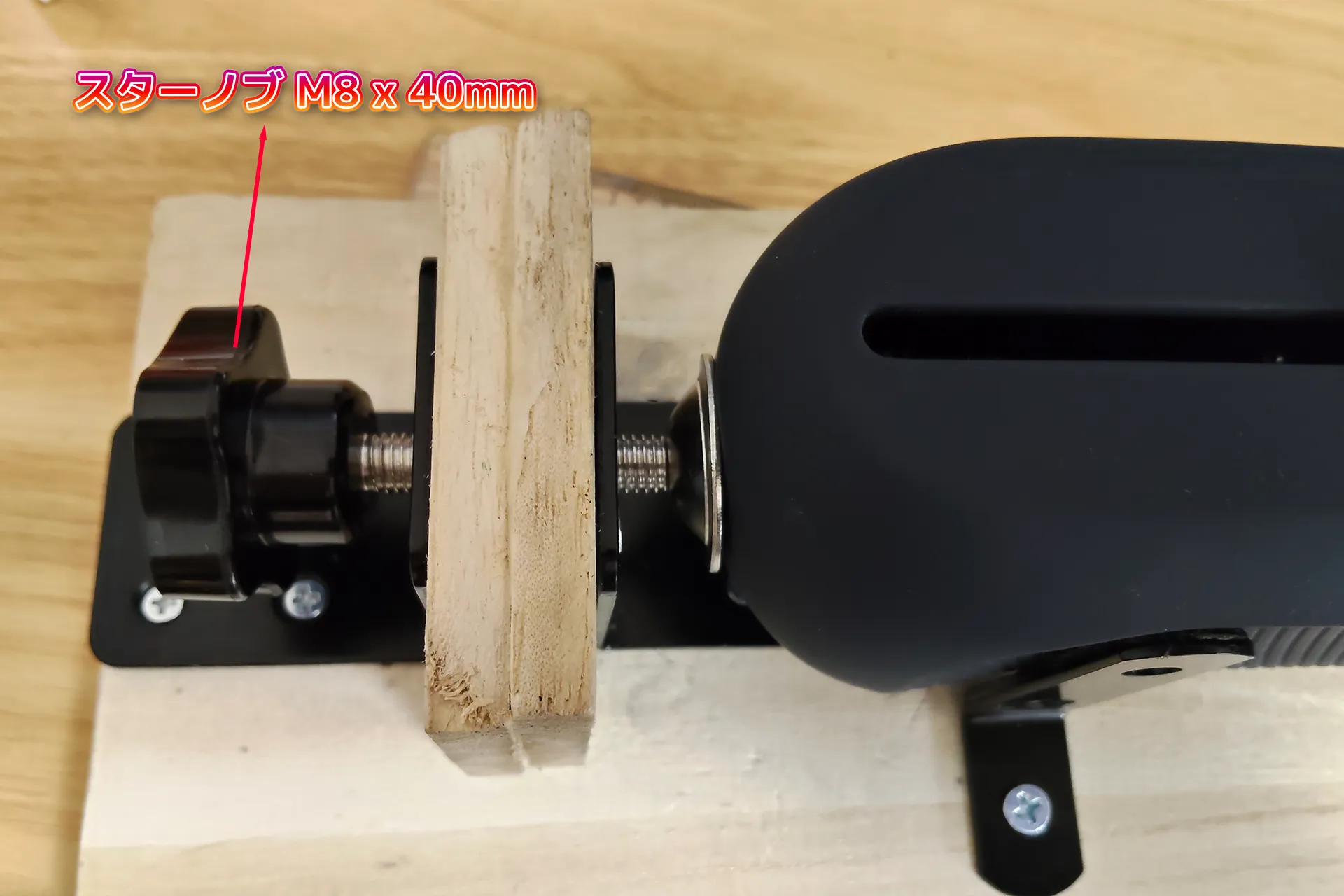

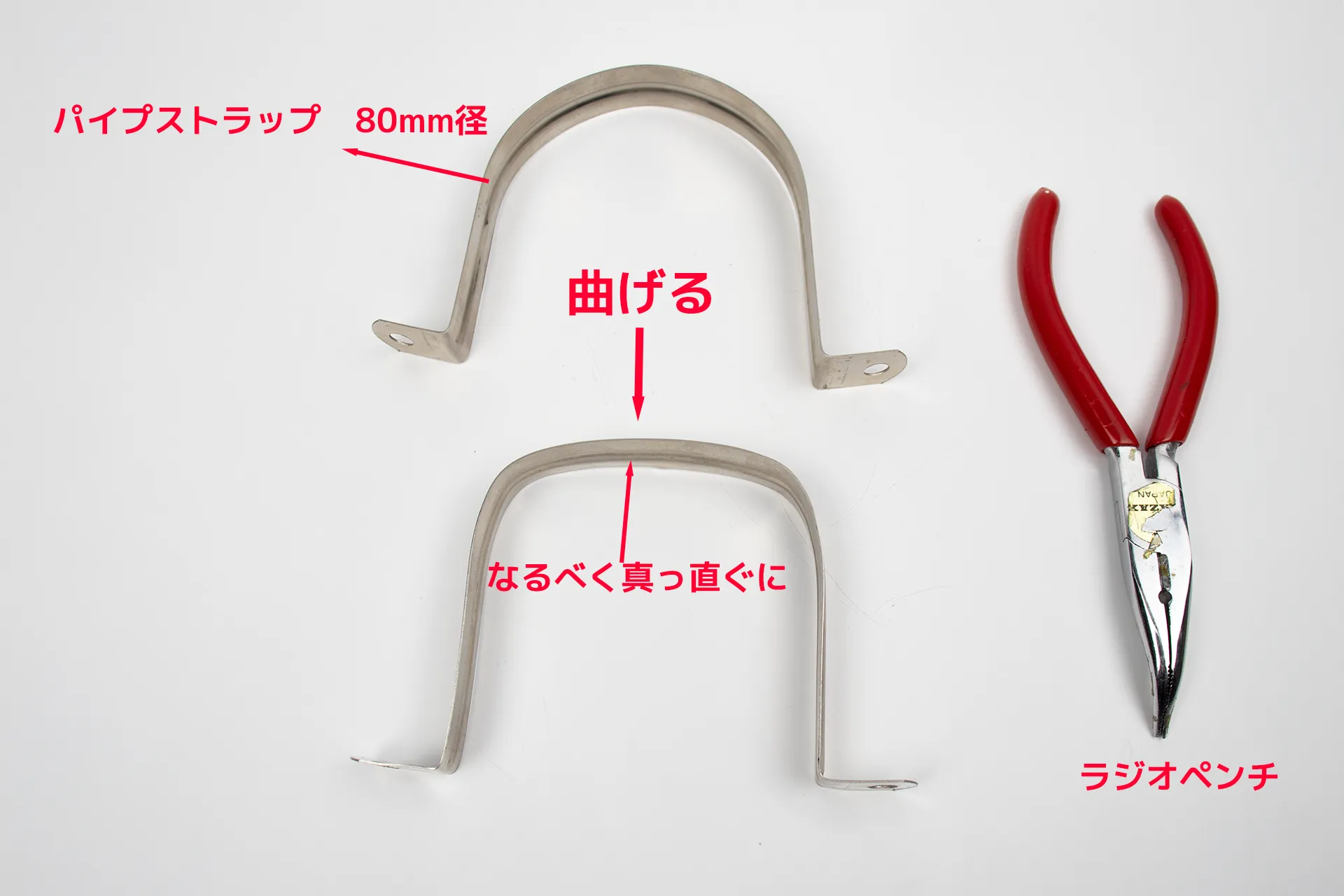

handy2の後部ギリギリの所を押さえる金具を取り付けます。この押さえ金具については下記項目で詳しく書いていますのでご覧ください。

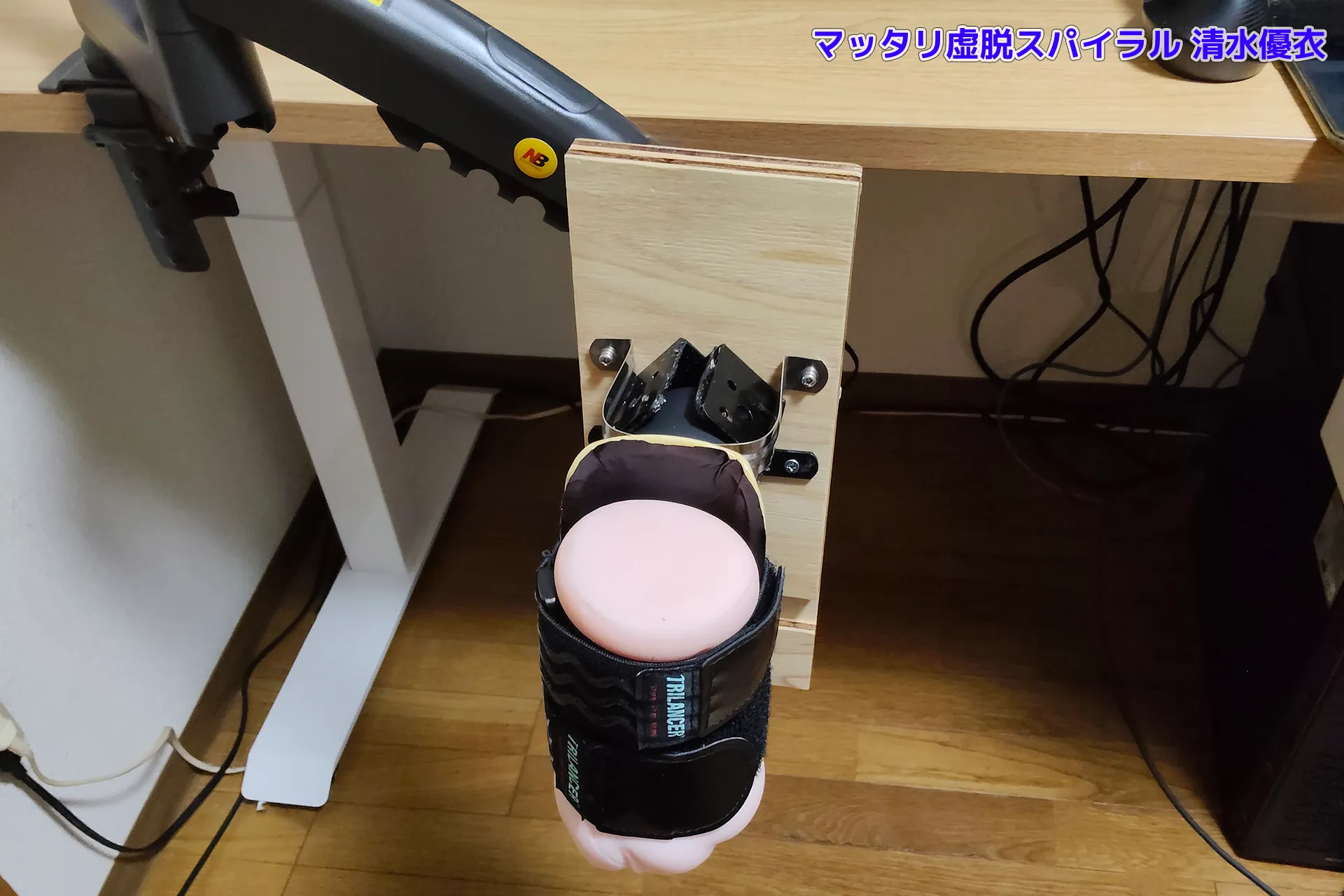

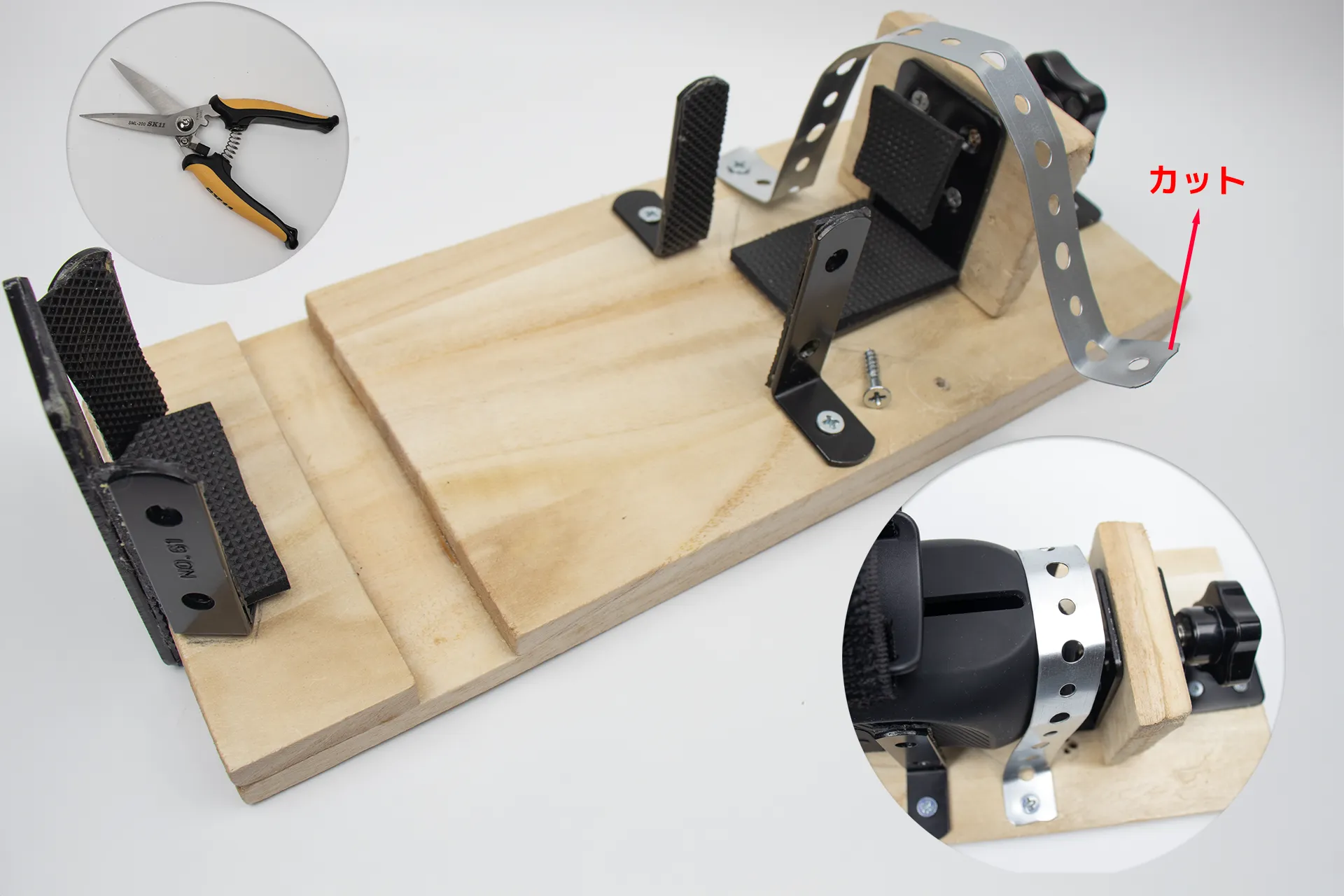

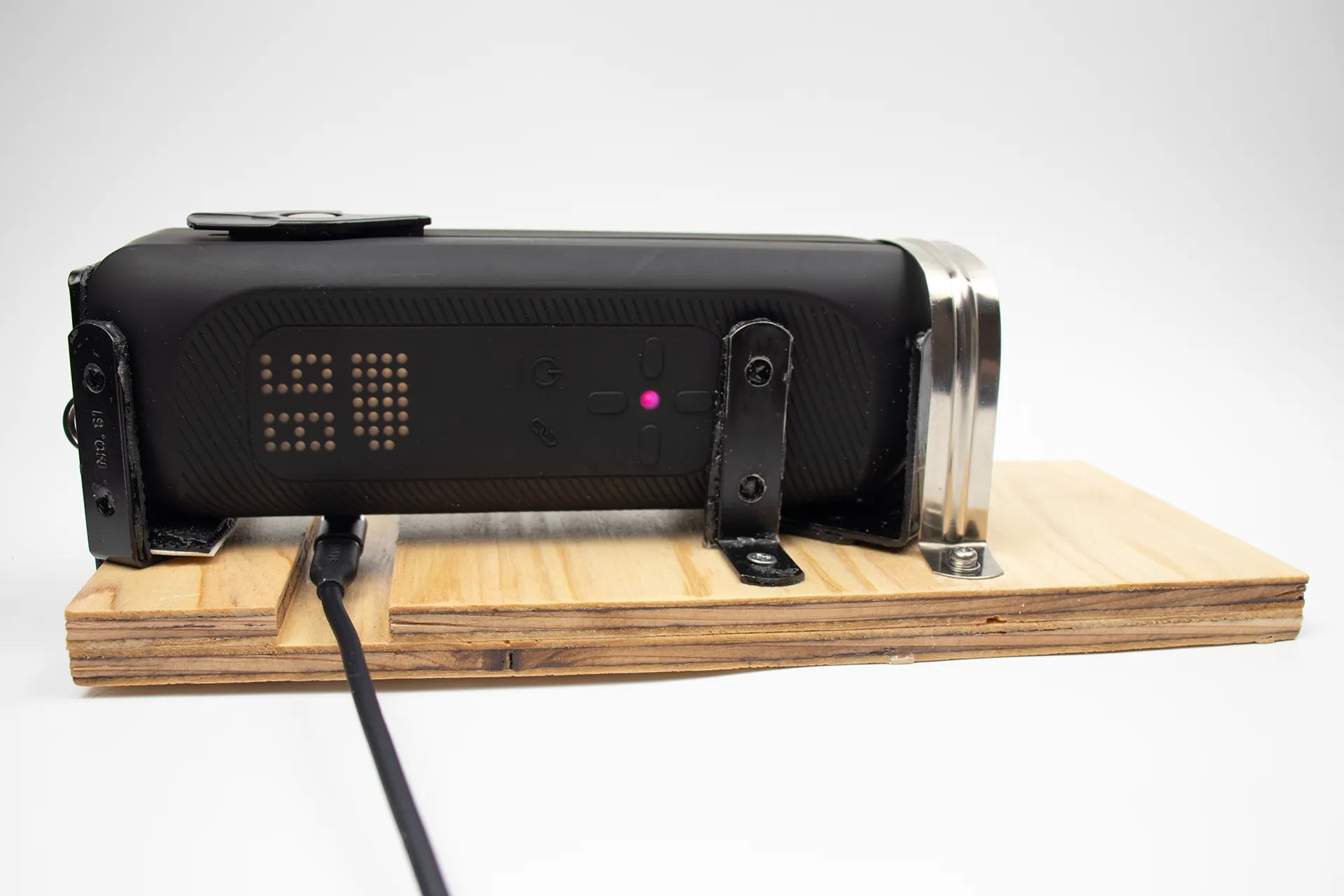

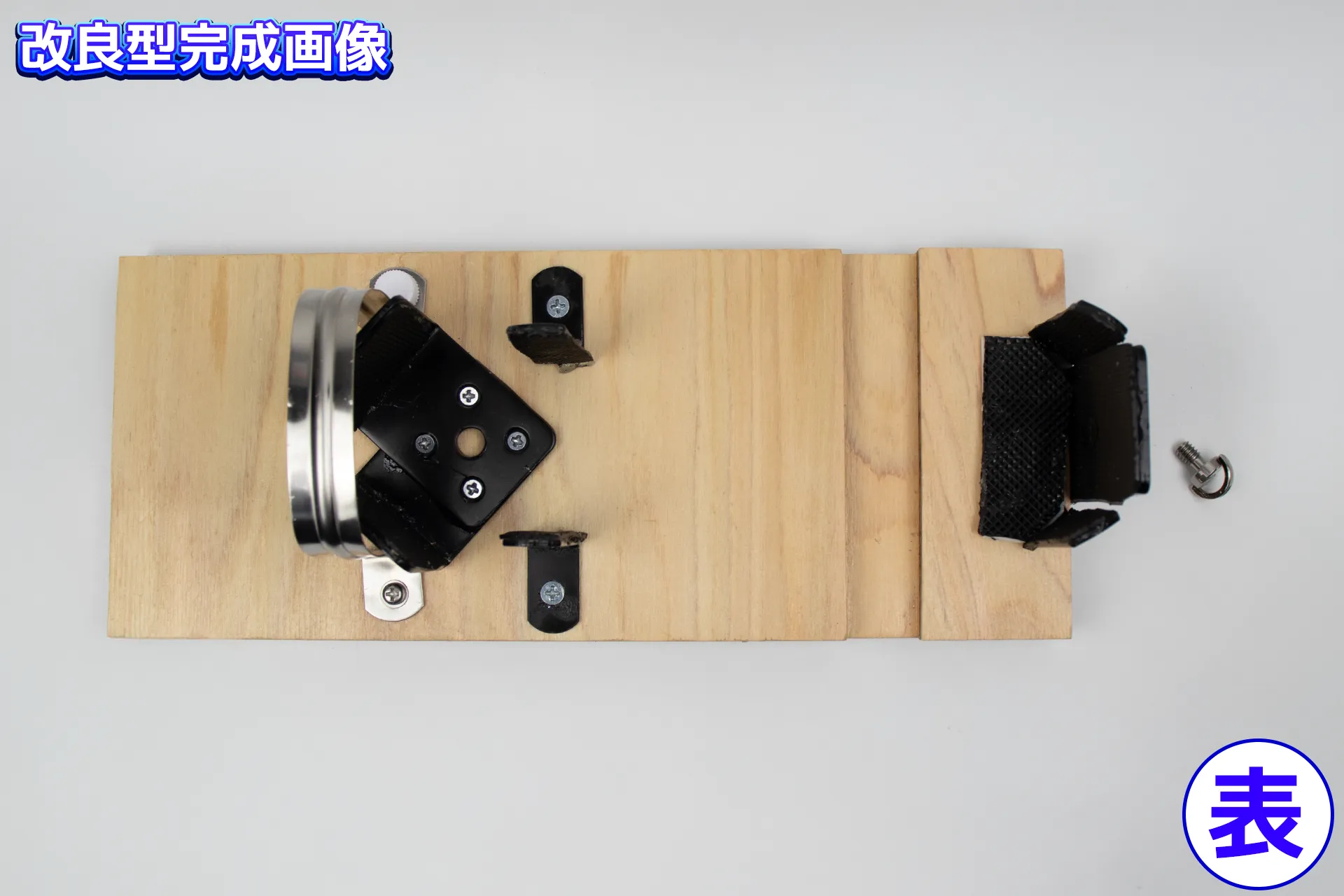

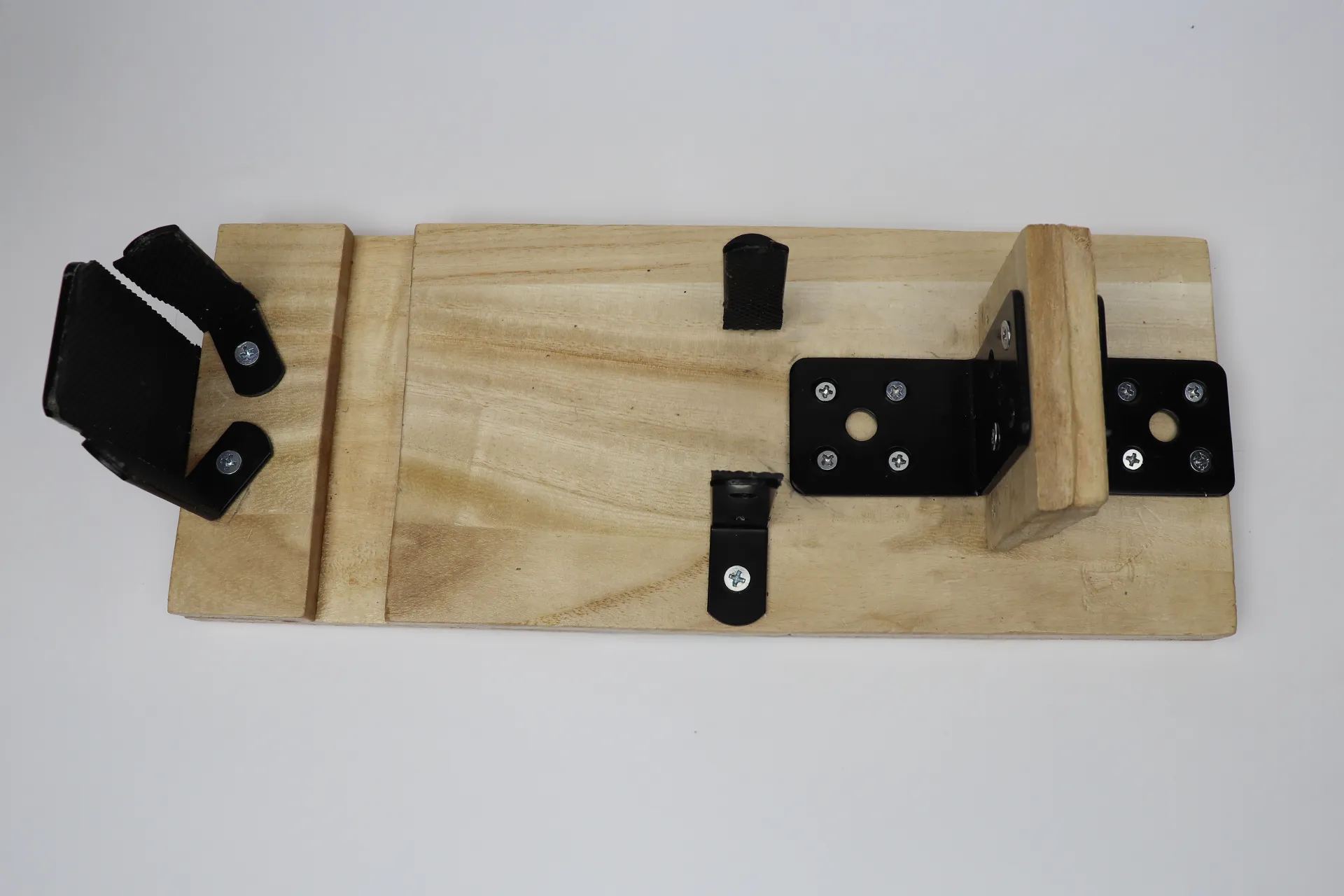

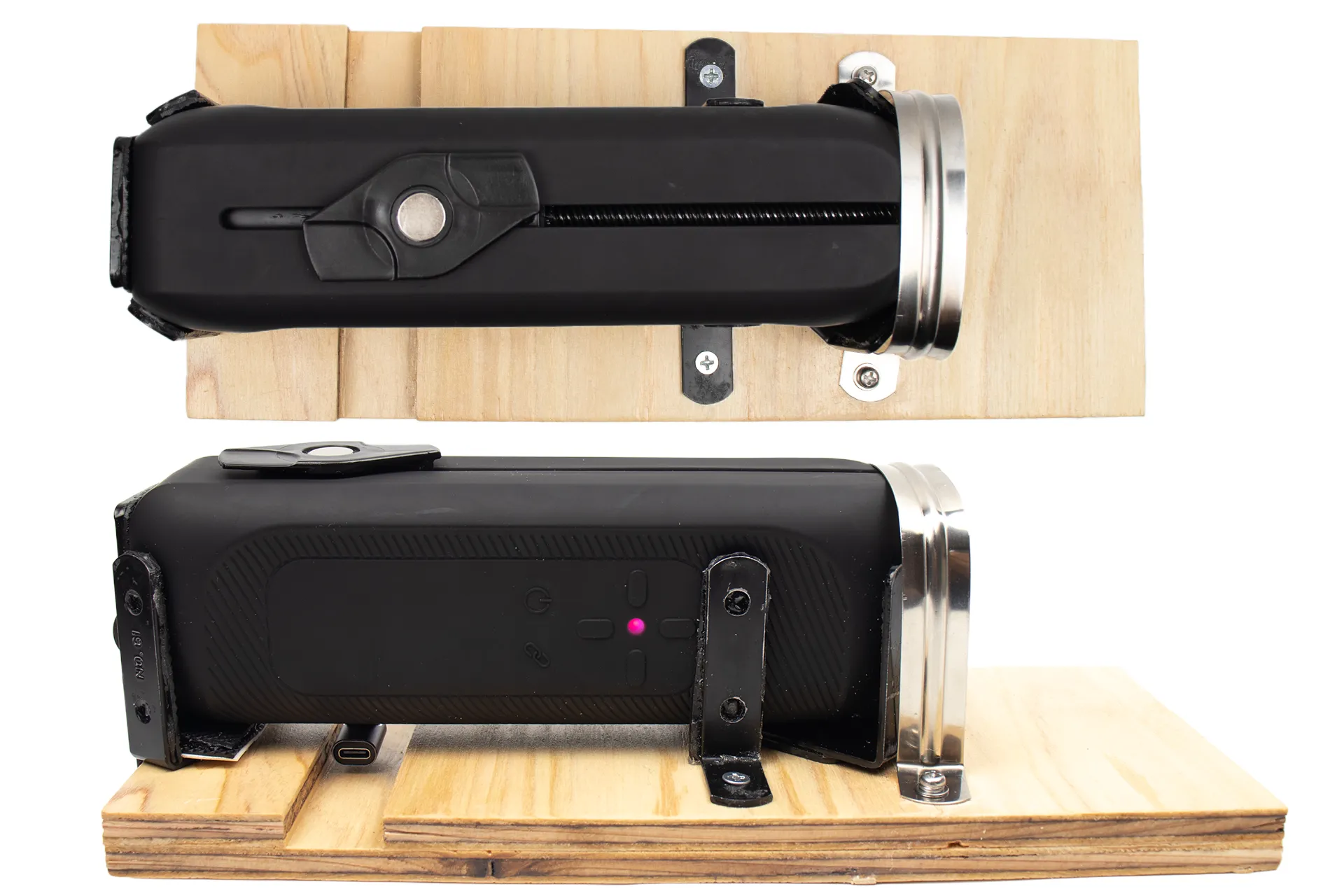

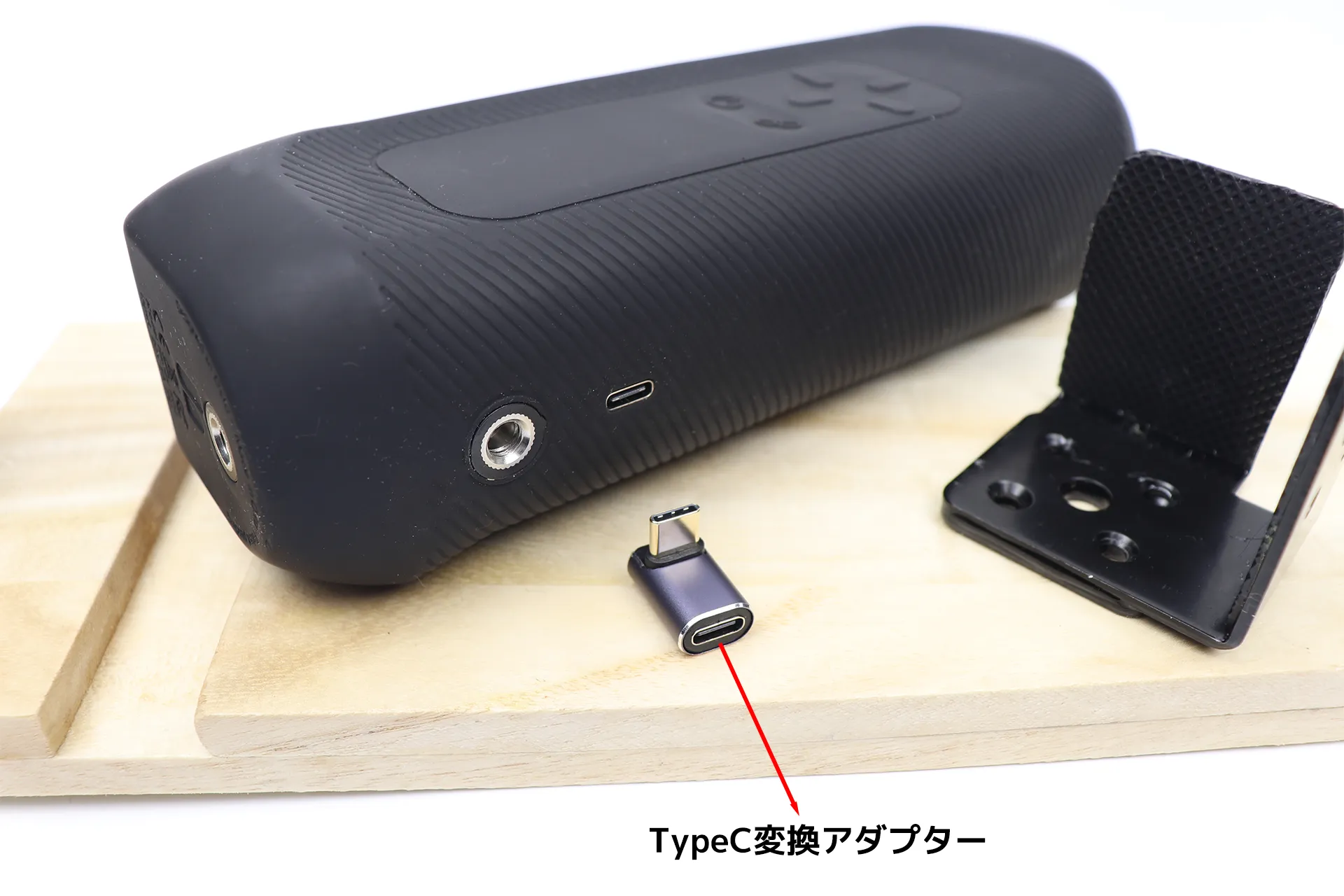

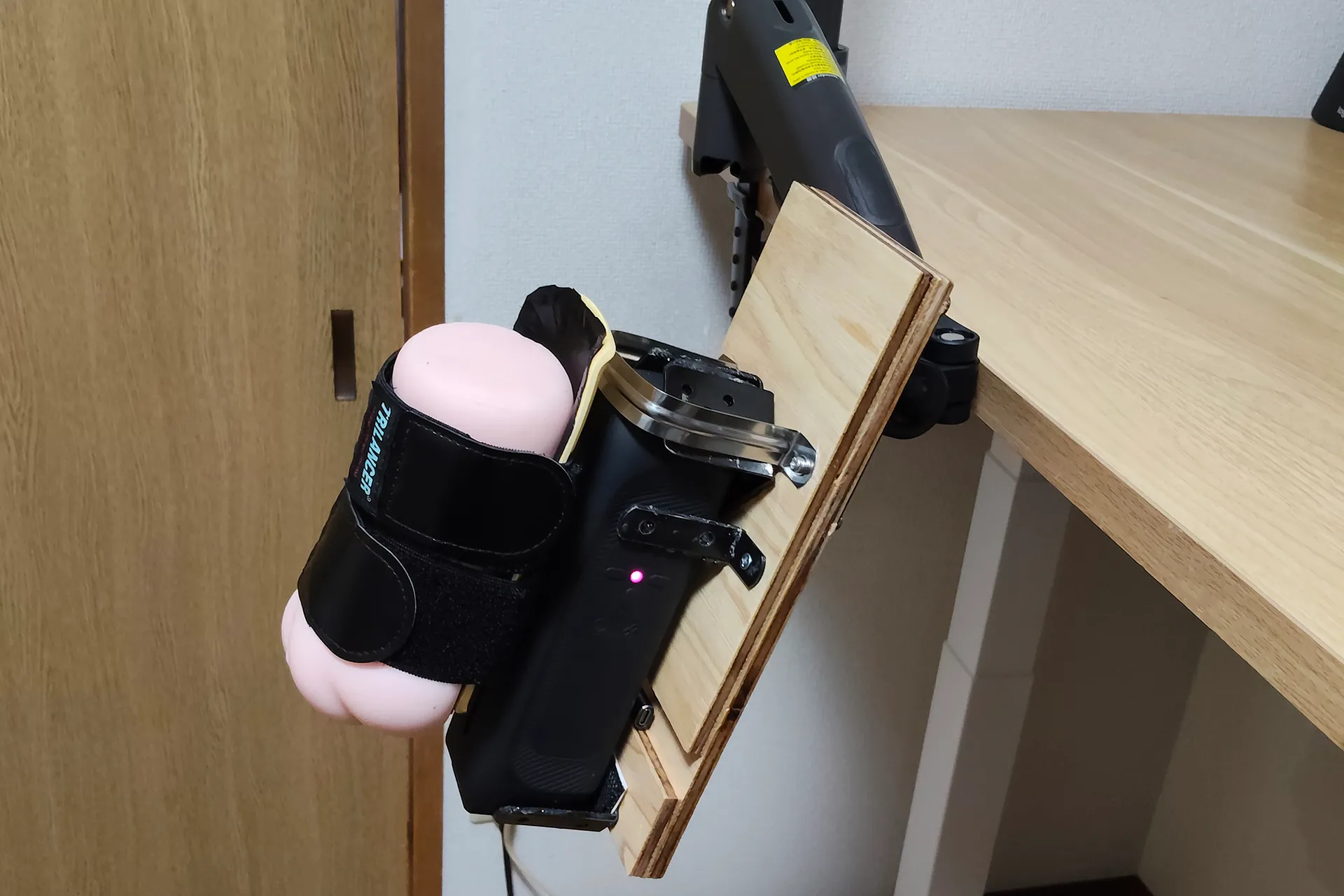

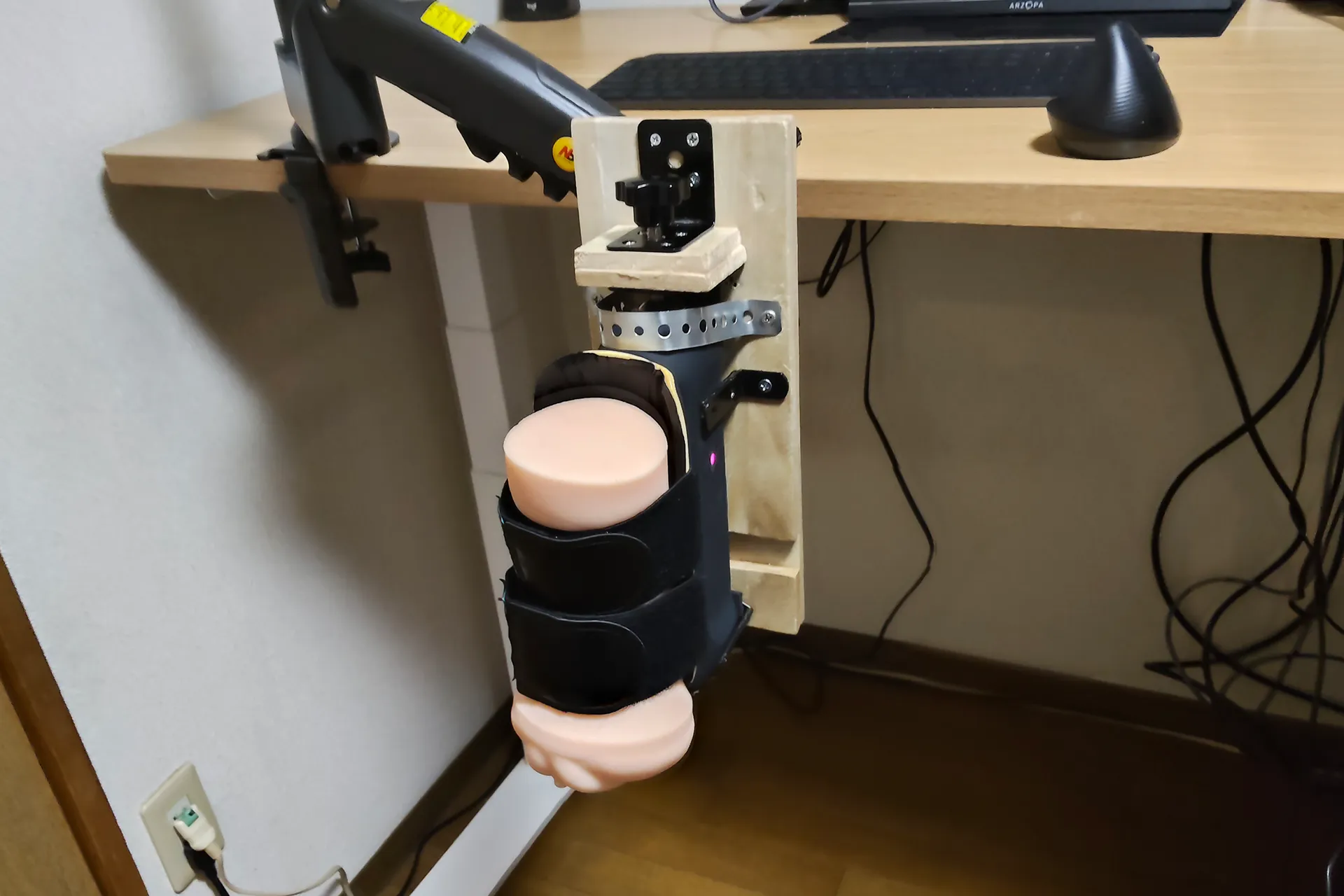

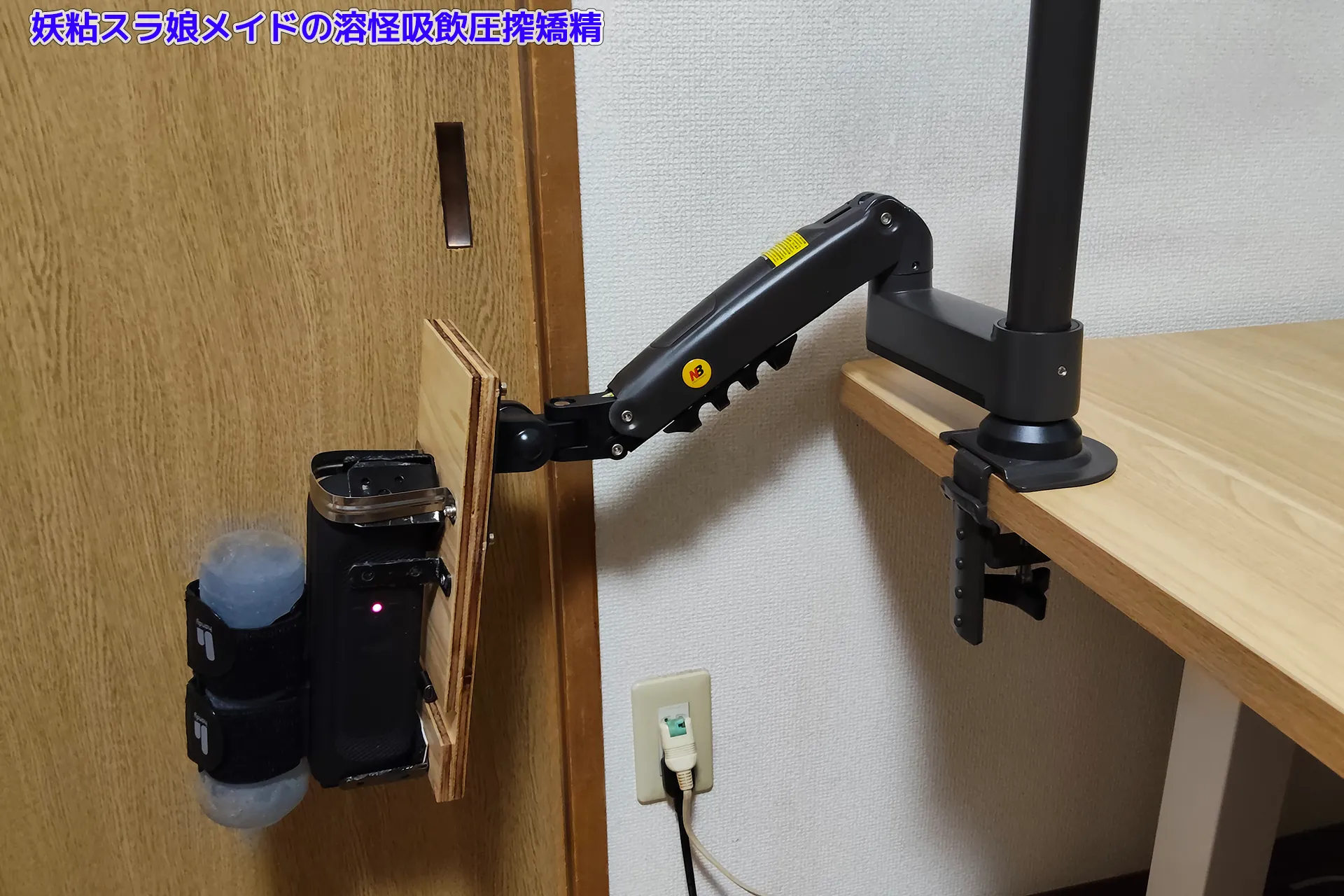

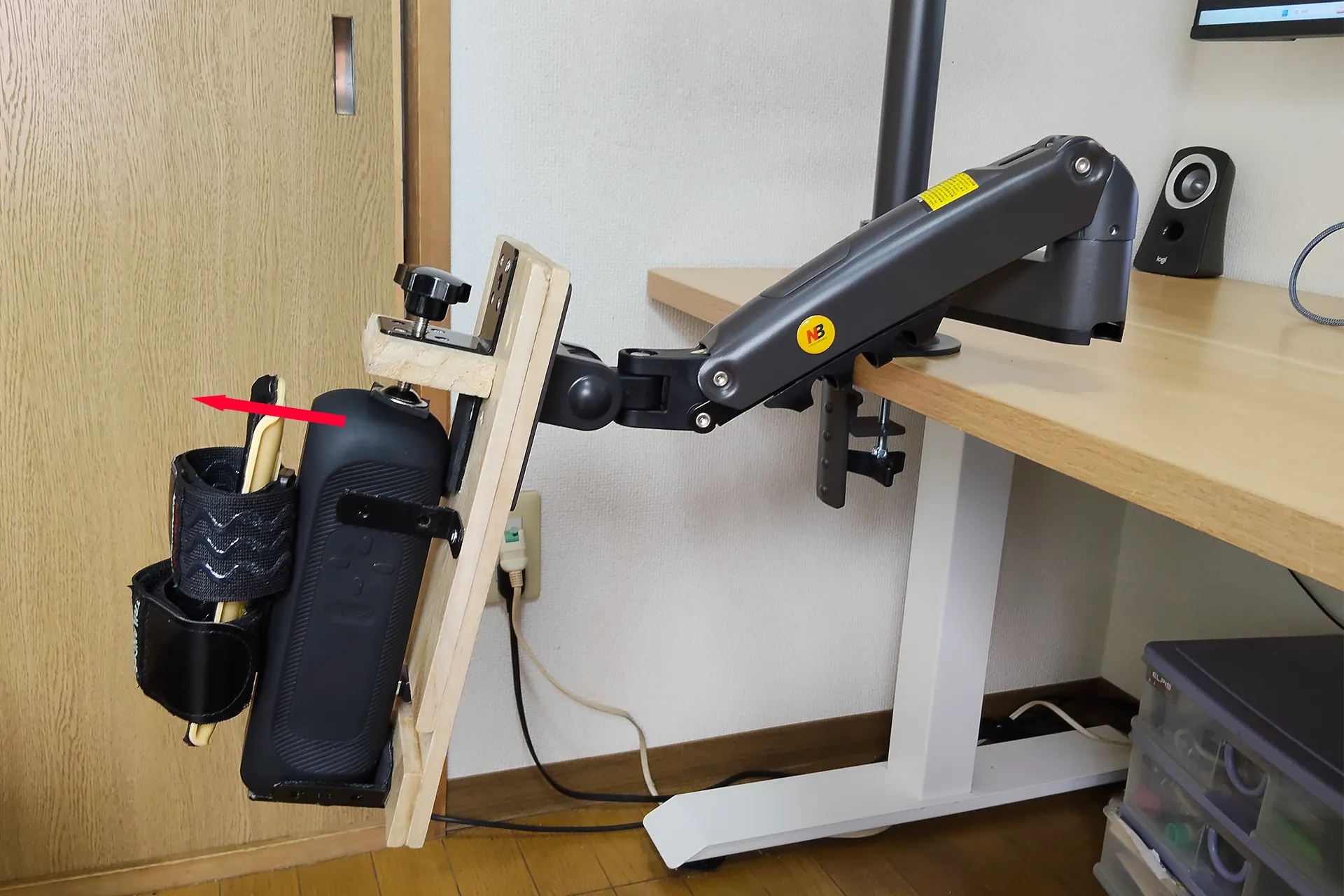

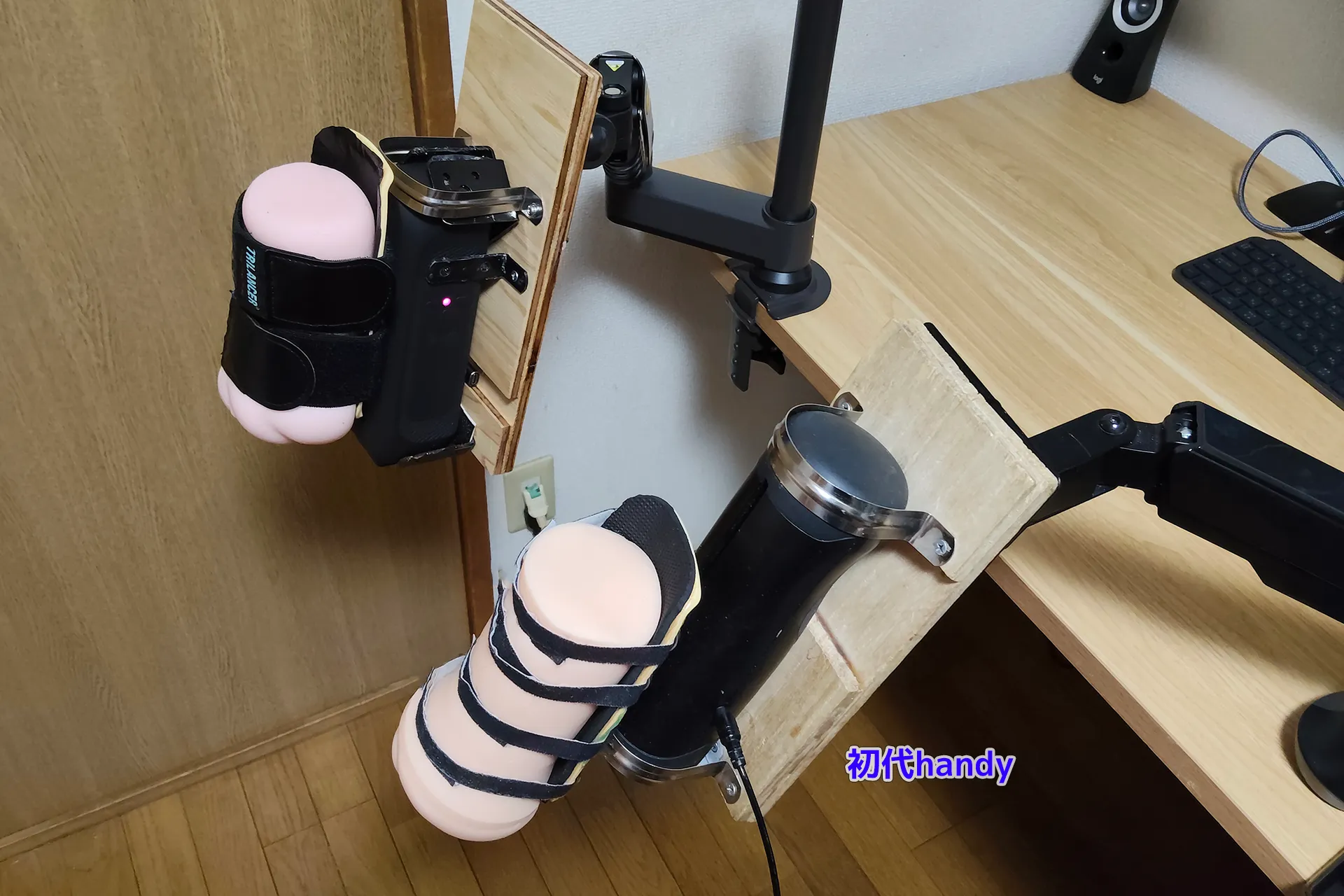

handy2固定具　改良型の完成画像の表面です。後部にかなりスペースがあるのでカットして短くしても良いのですが、将来的にモバイルバッテリーでも積もうかなと思っています。

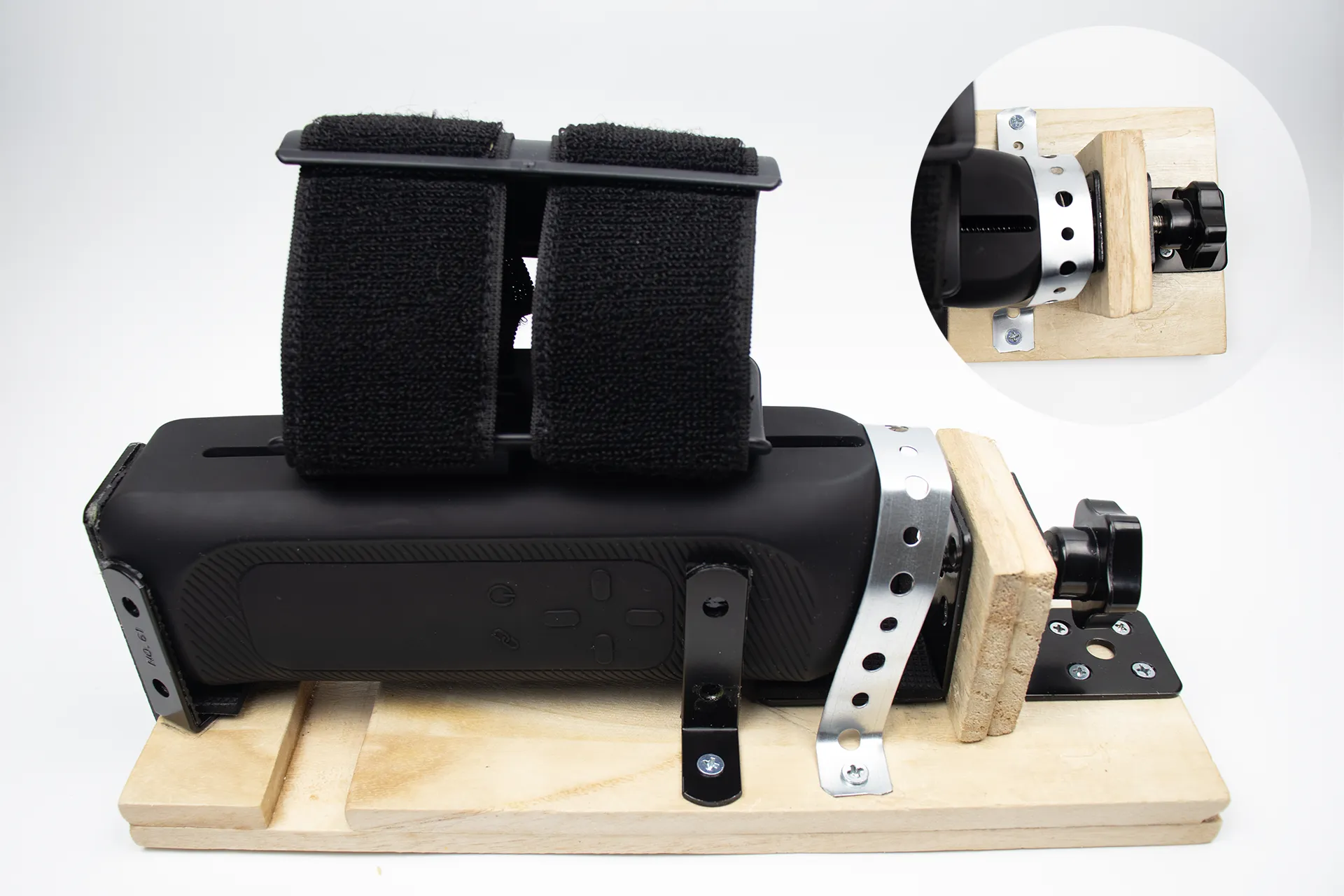

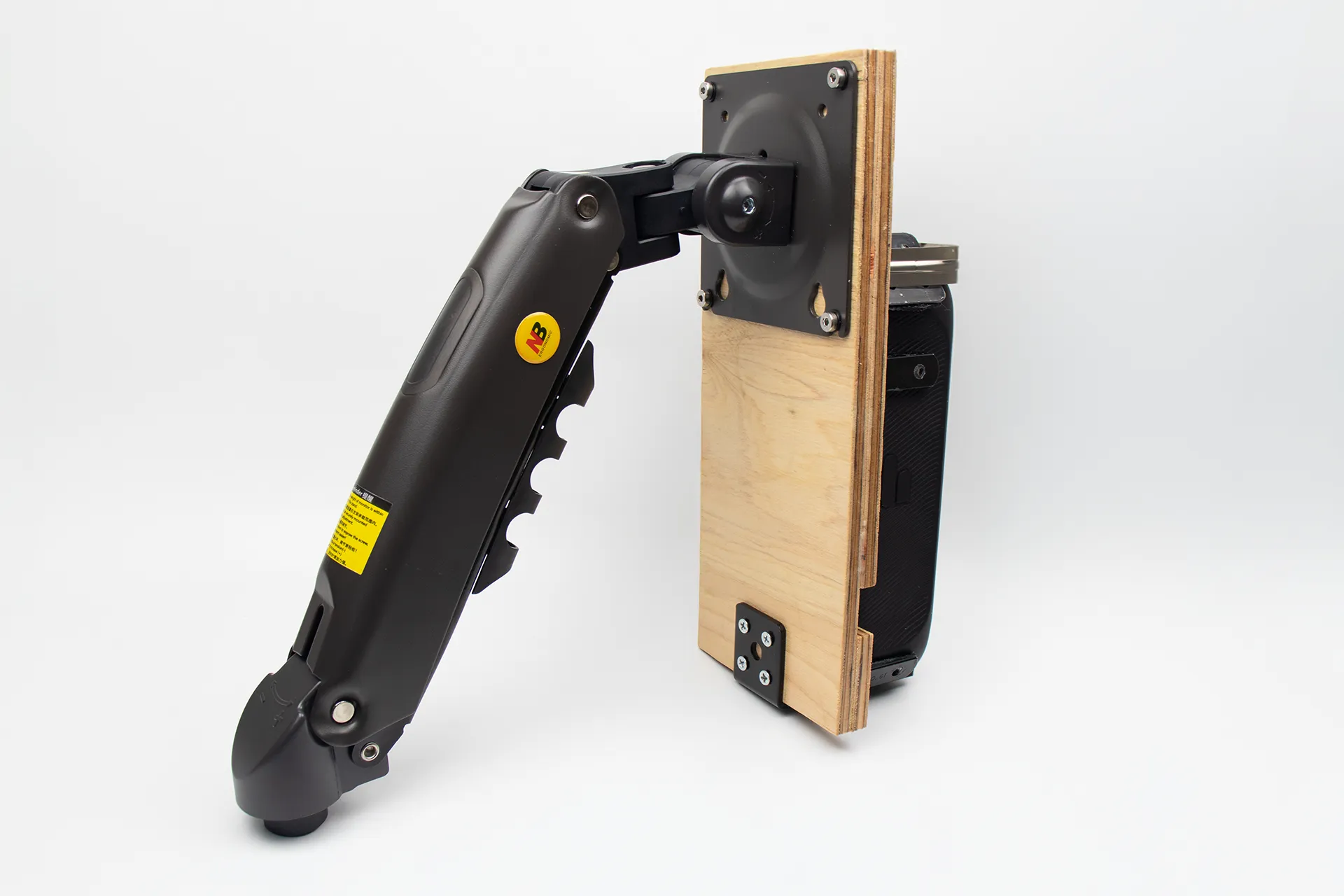

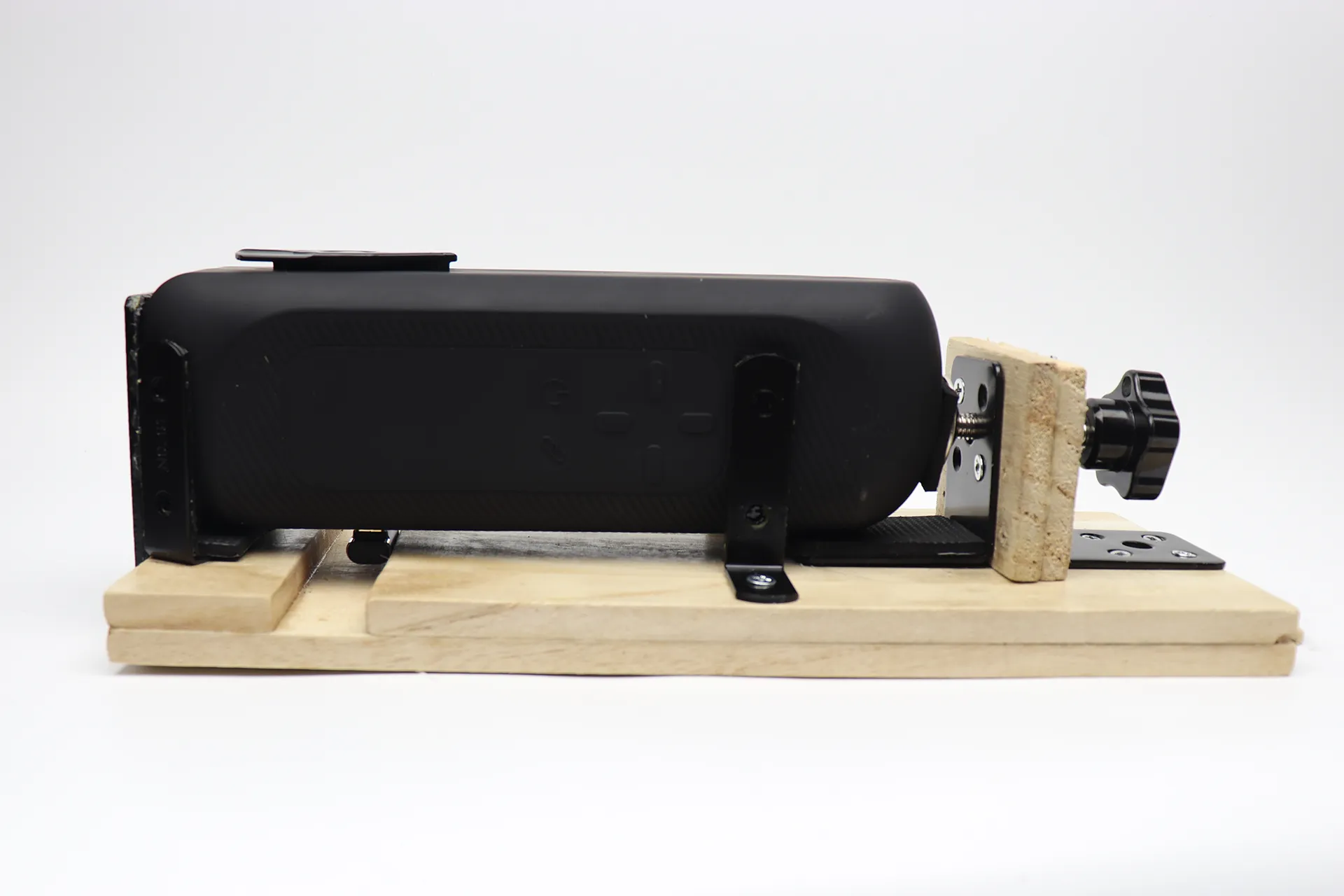

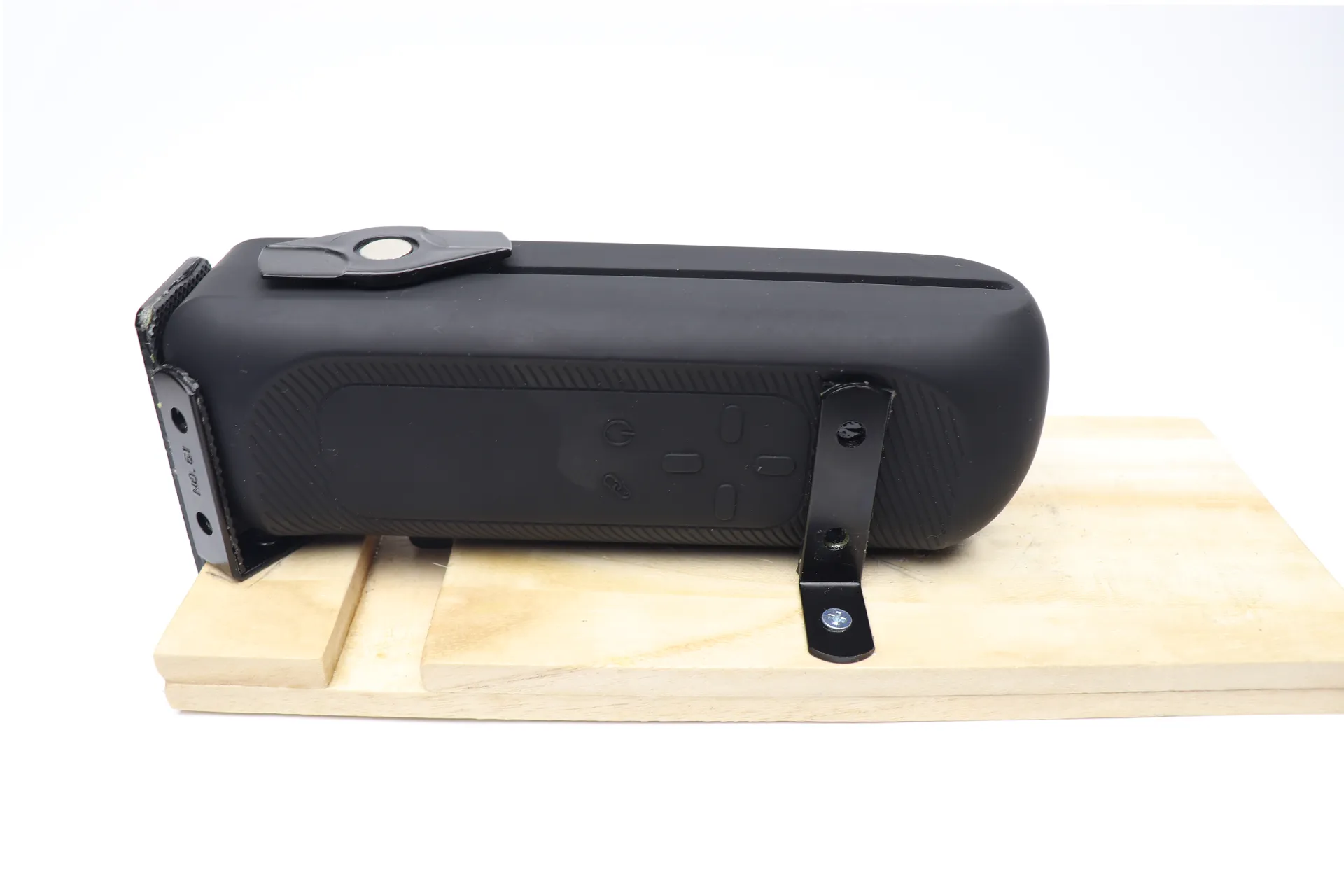

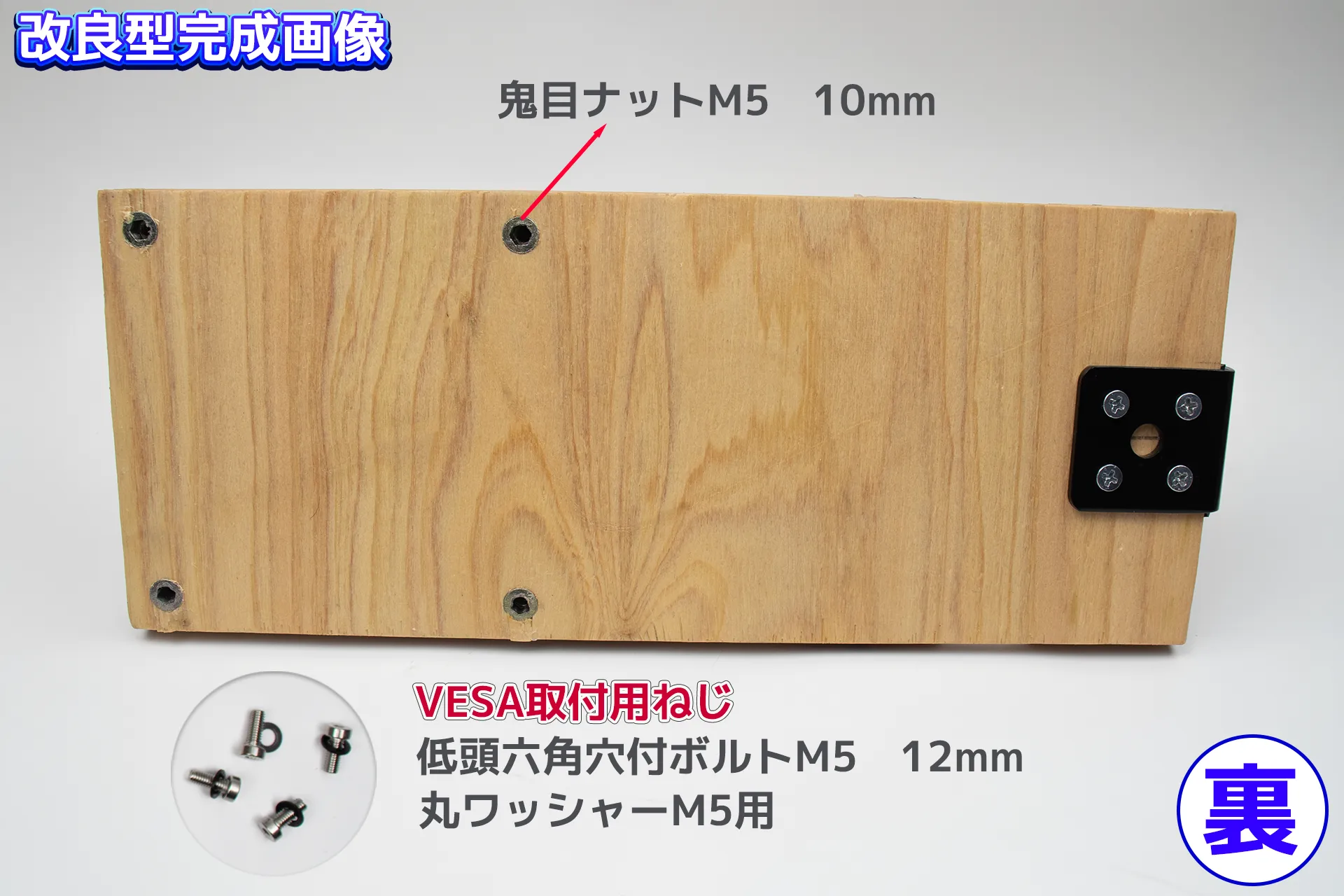

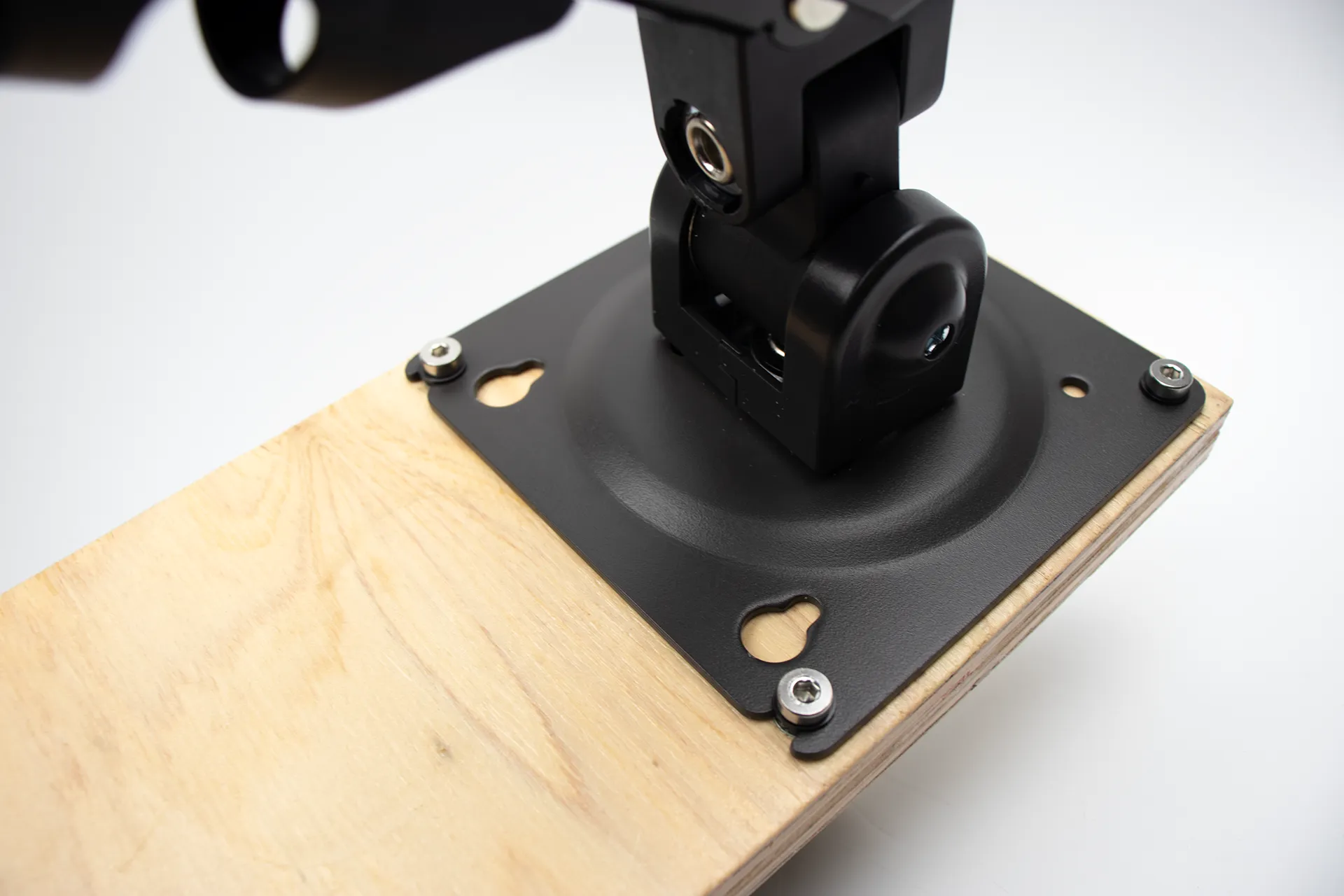

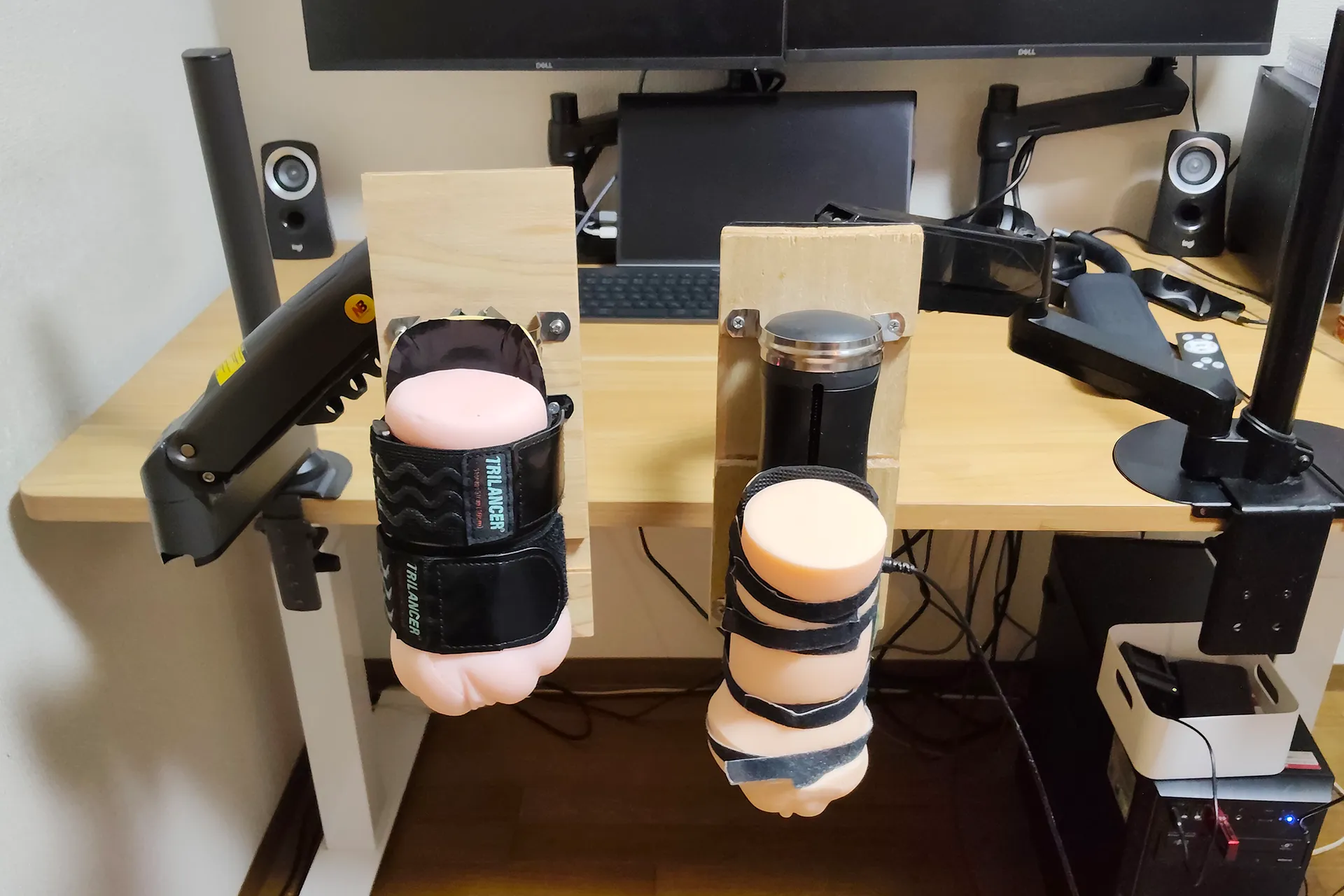

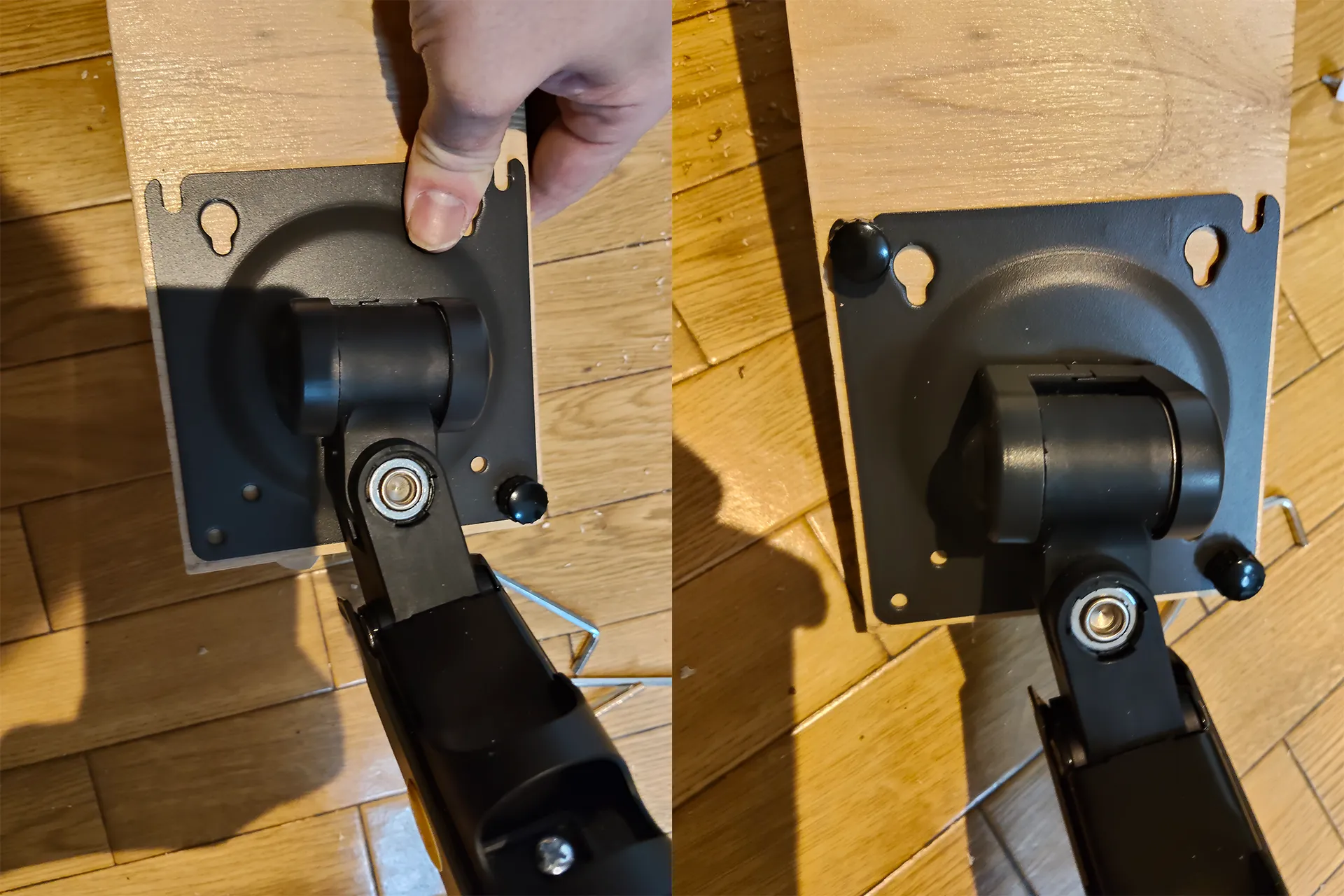

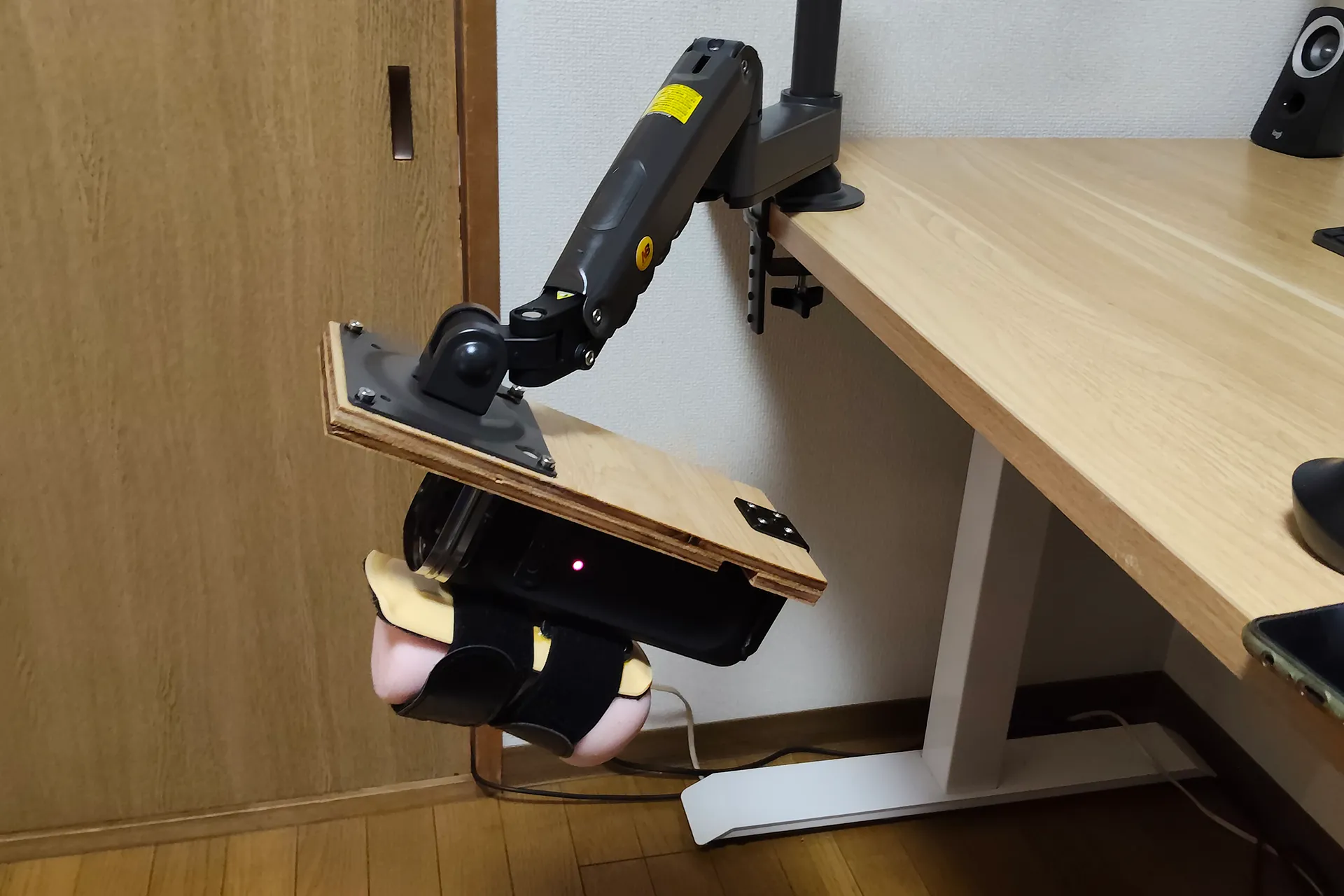

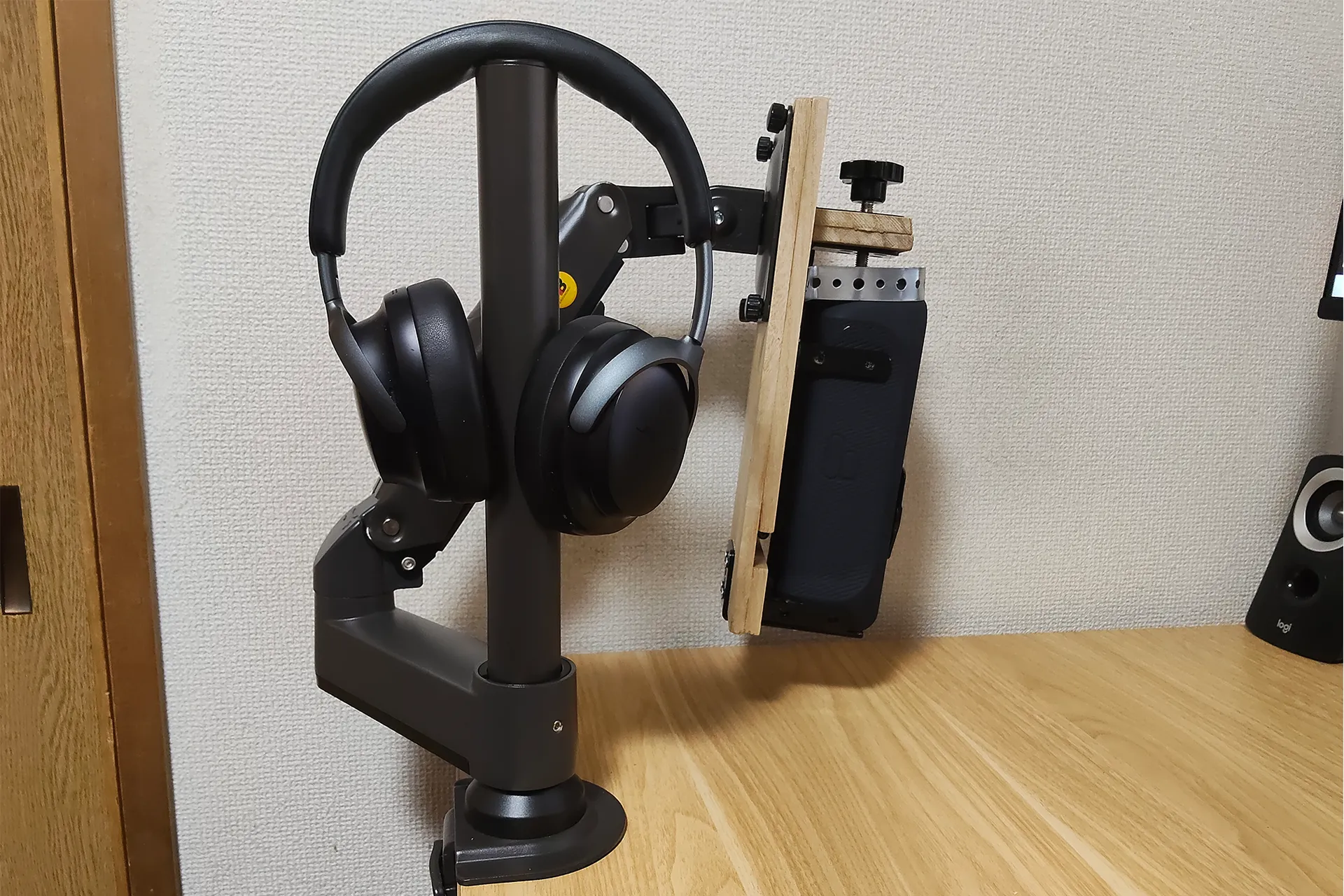

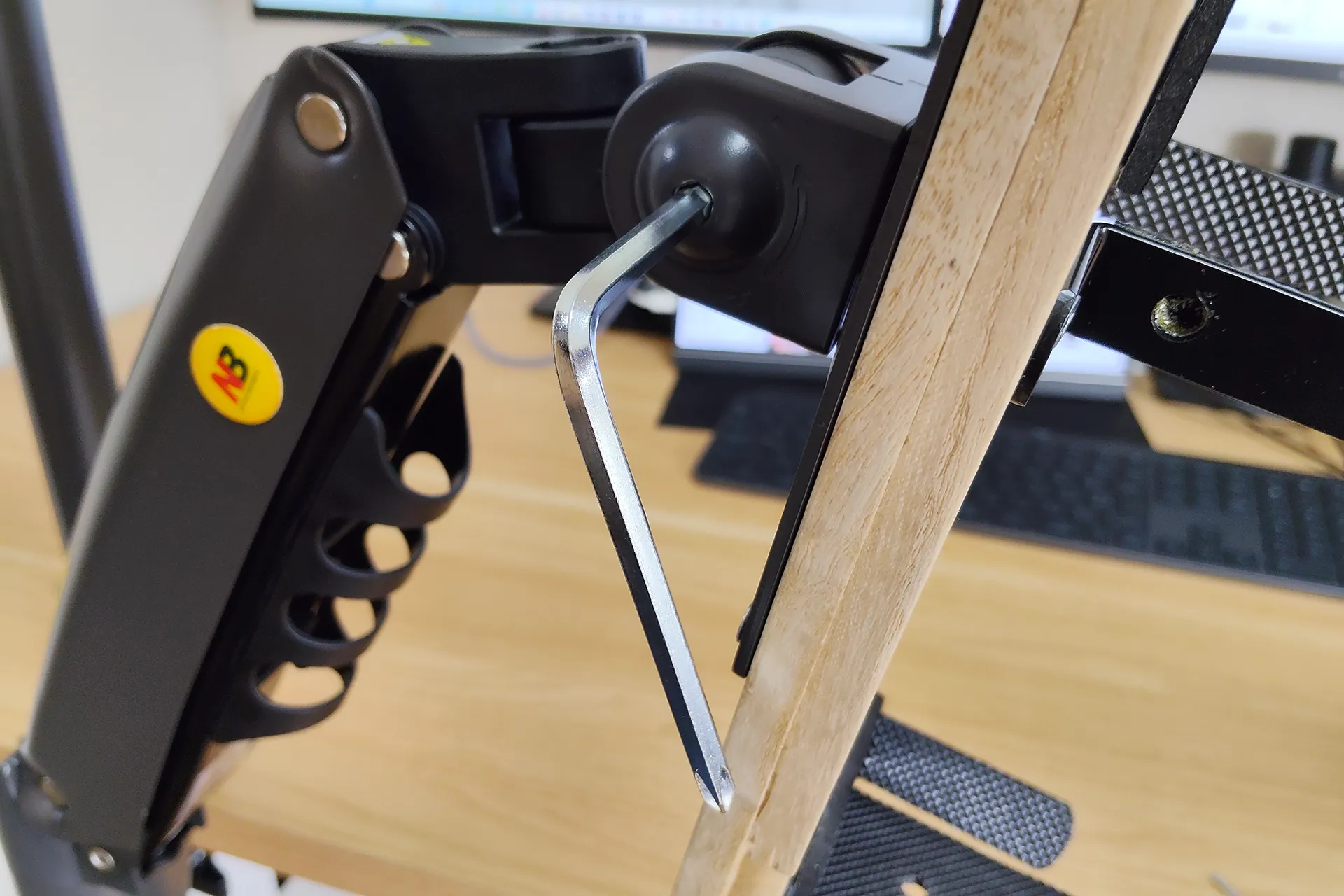

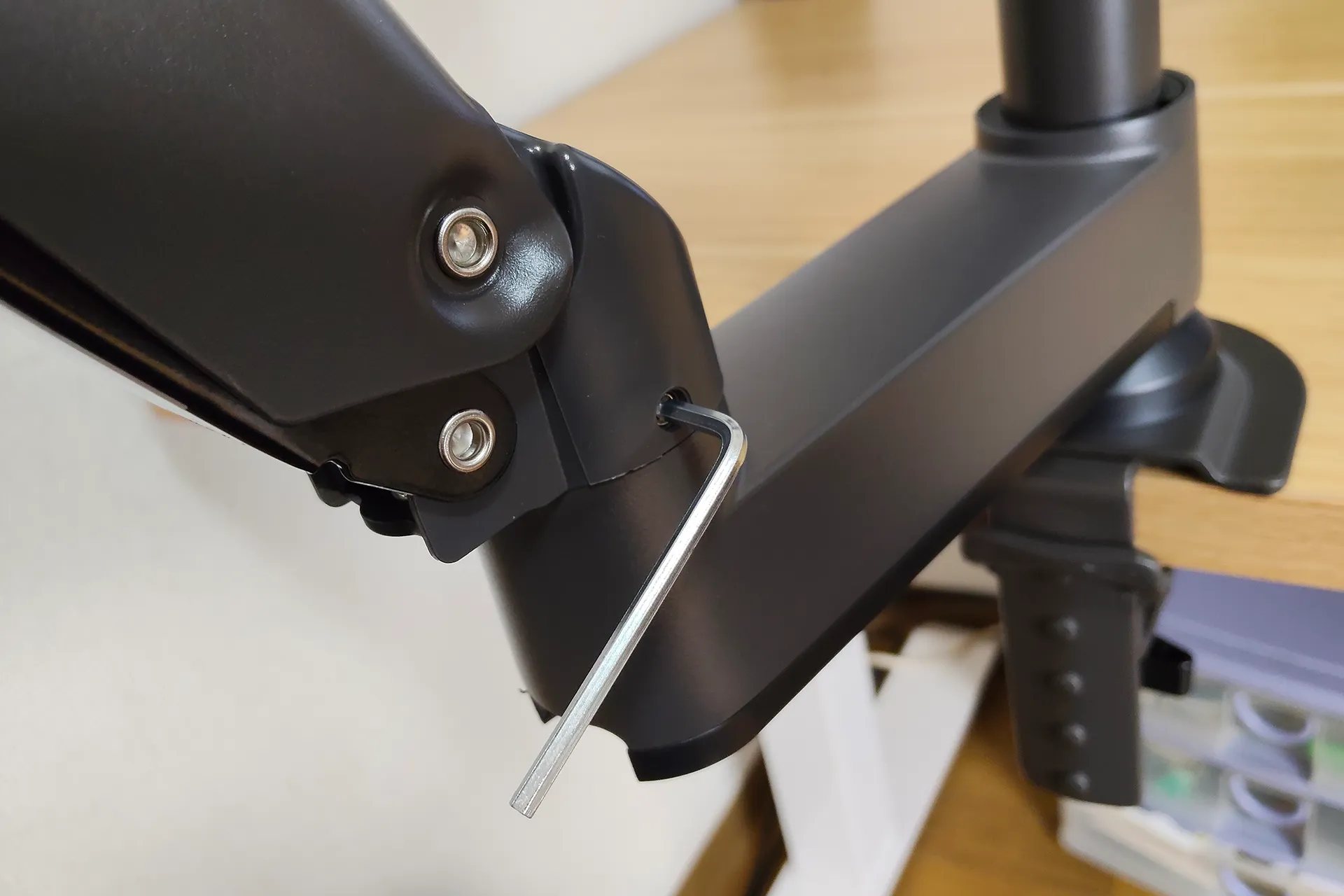

handy2固定具　改良型の完成画像の裏面です。VESA取付に関しては下記項目をご覧ください。
